Elektrische RSX Linearantriebe mit extremer Kraft
Ersatz für Hydraulikkomponenten ohne schmutzige Lecks oder lauten Betrieb.
Die elektrischen Linearantriebe mit extremer Kraft der RSX-Produktfamilie sind im Vergleich zu Hydraulikzylindern effizienter und flexibler. Entwickelt und getestet für eine lange Lebensdauer. Der RSX-096, der erste RSX Stellantrieb mit extremer Kraft, bietet Schubkräfte von bis zu 222,4 kN (50.000 lbf) und ist für den Einsatz unter extremen Bedingungen und bei kaltem Wetter ausgelegt.
Elektrische RSX Linearantriebe mit extremer Kraft bieten folgende Vorteile:
- Rollengewindetrieb für lange, konstante Lebensdauer
- Harteloxiertes Aluminium Typ III oder verzinkter Stahl
- Verdrehsicherung der Antriebsstange
- Schutzart IP67 zum Schutz vor Wasser, Staub und Korrosion
- Kompatibel mit Servomotoren und Getrieben mit Rahmengrößen bis 215 mm
Weitere Informationen zu diesem Produkt folgen in Kürze. Laden Sie die aktuelle PDF-Datei zum Produkt herunter, indem Sie auf die Schaltfläche auf der linken Seite klicken.

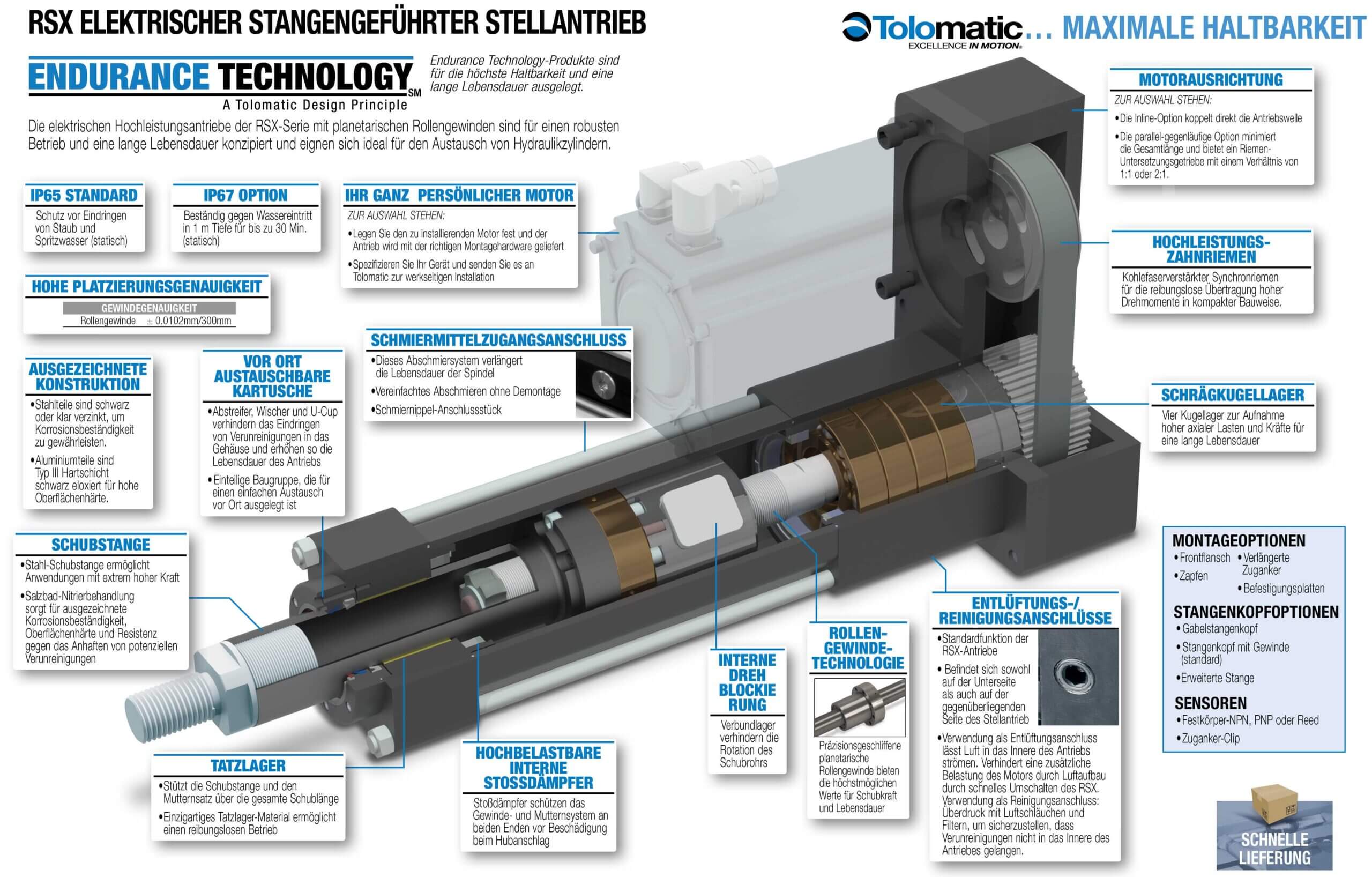

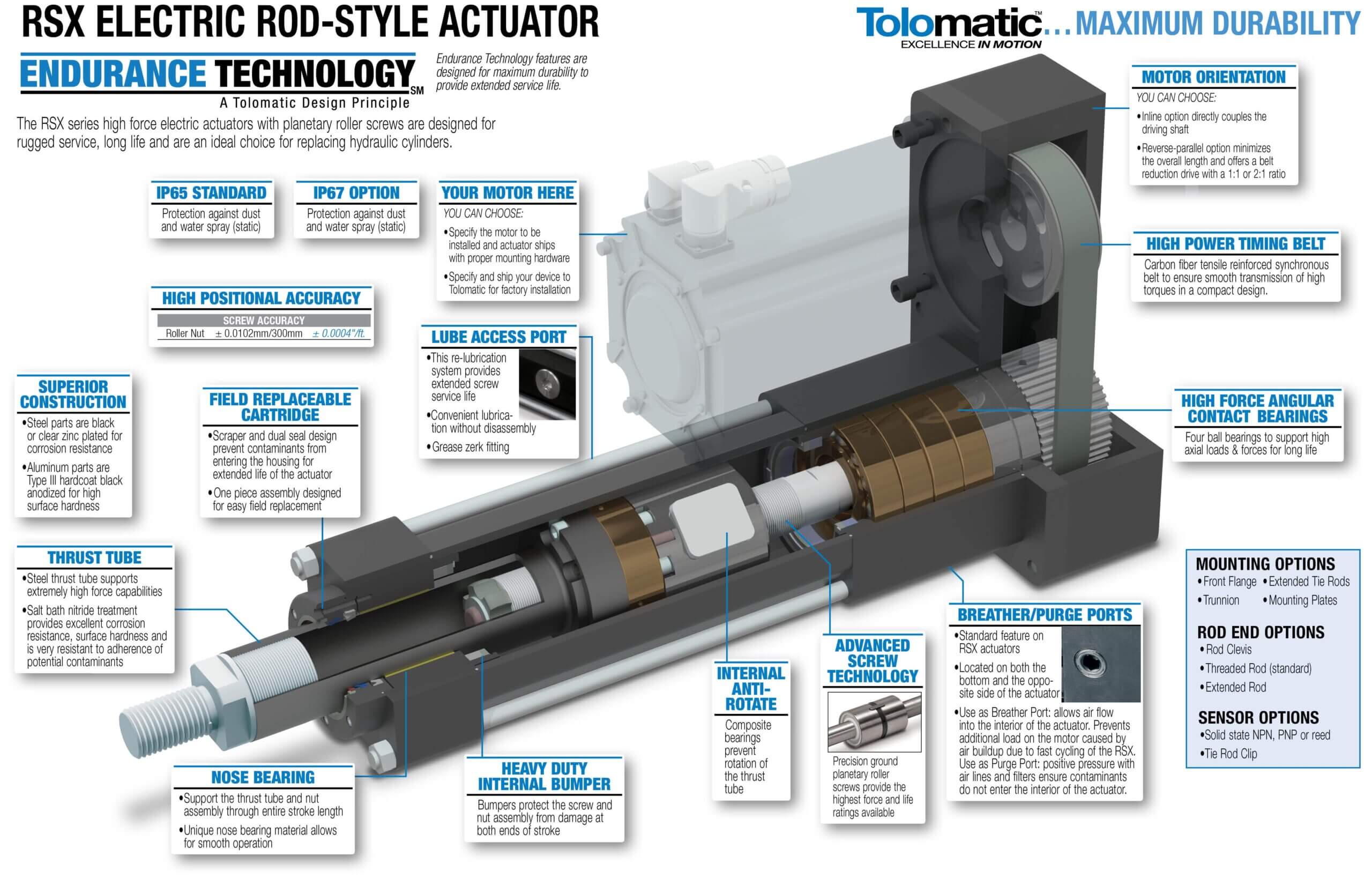

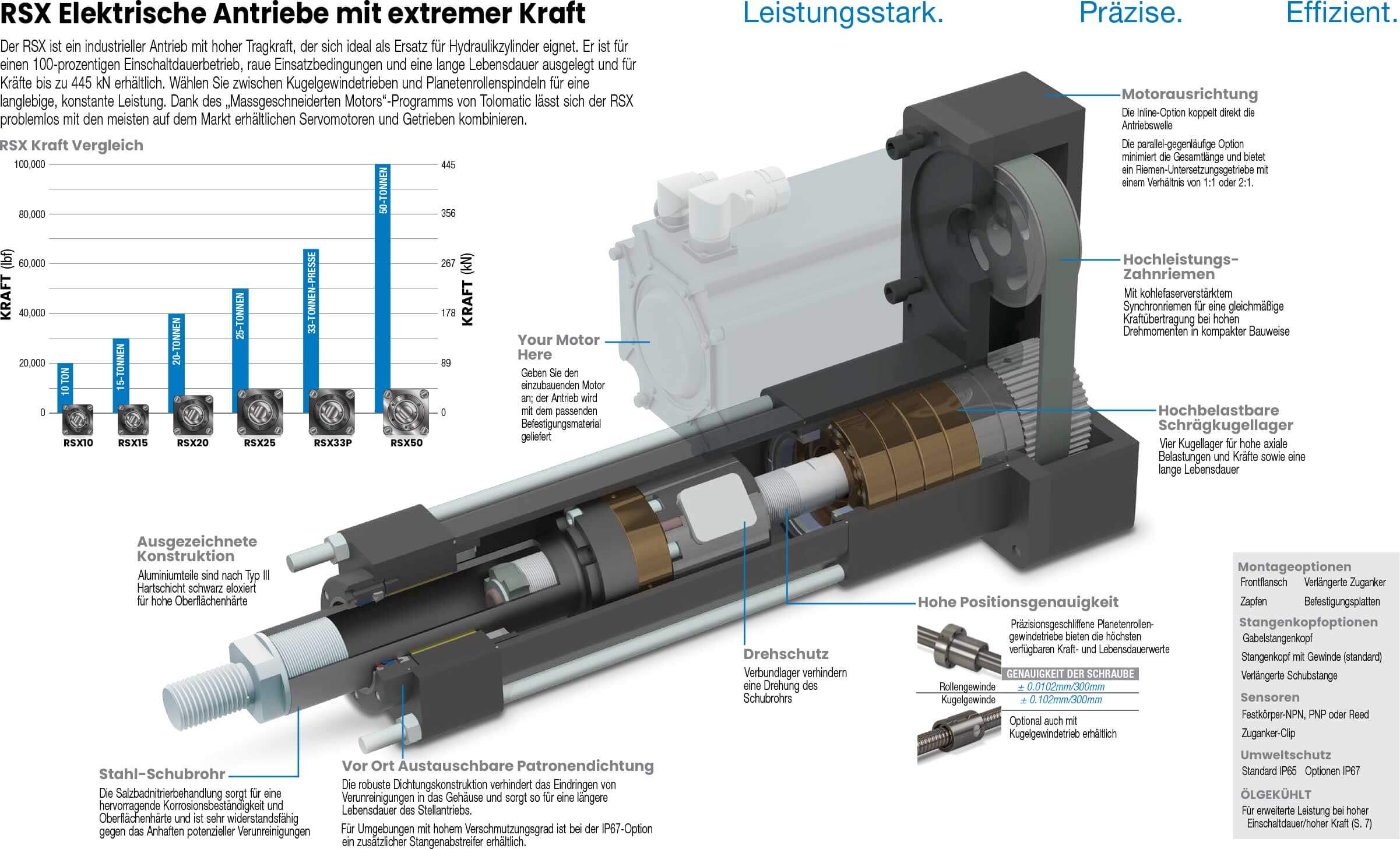

RSX Funktionen

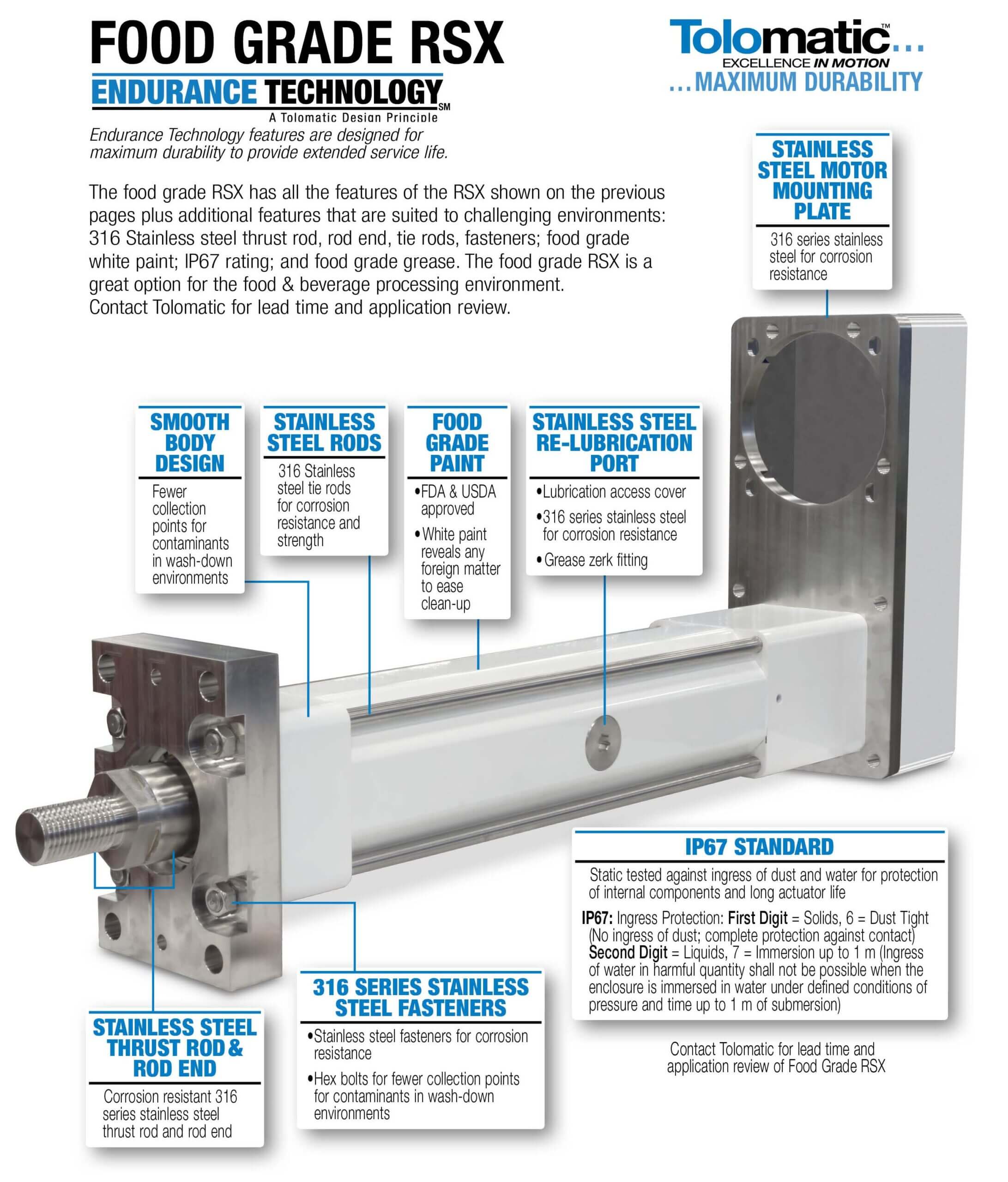

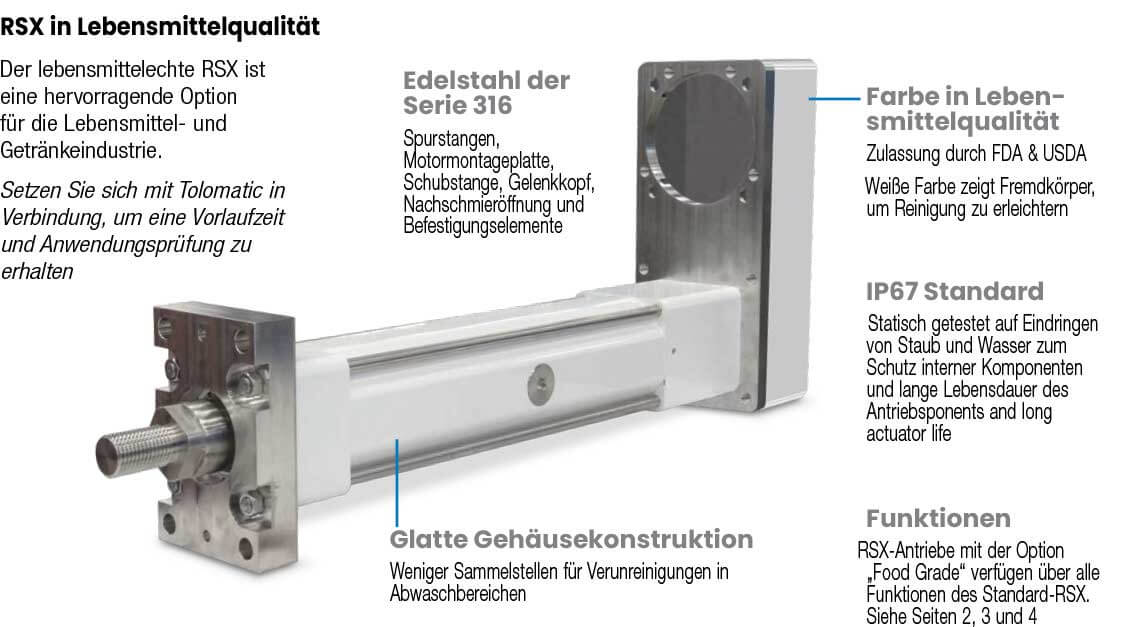

RSX, weiße Lackierung, Funktionen

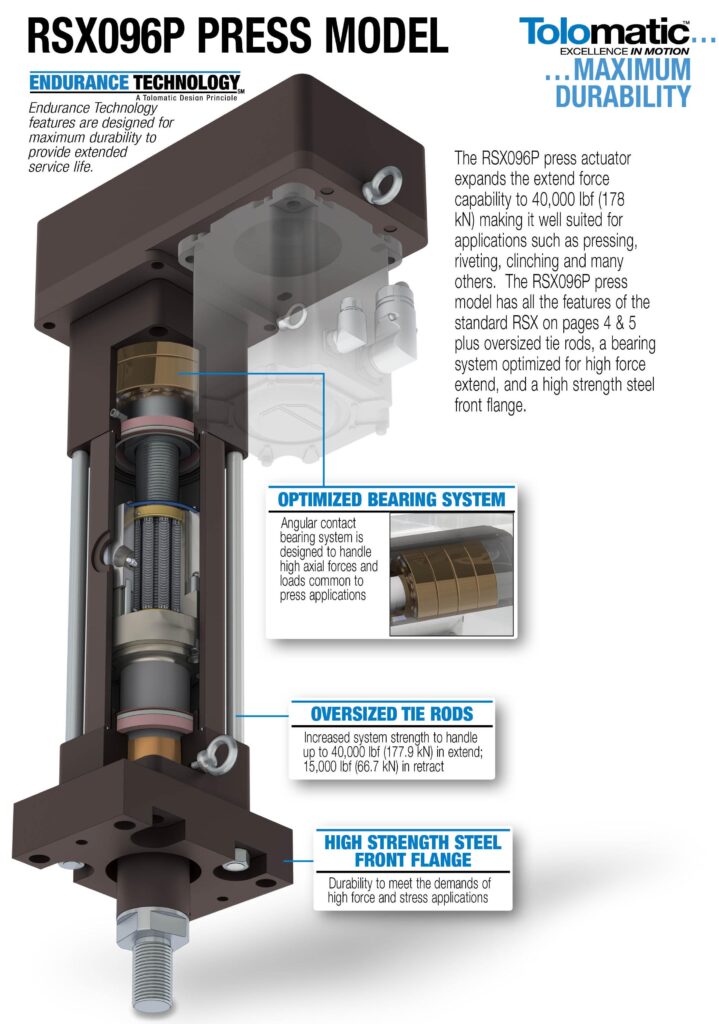

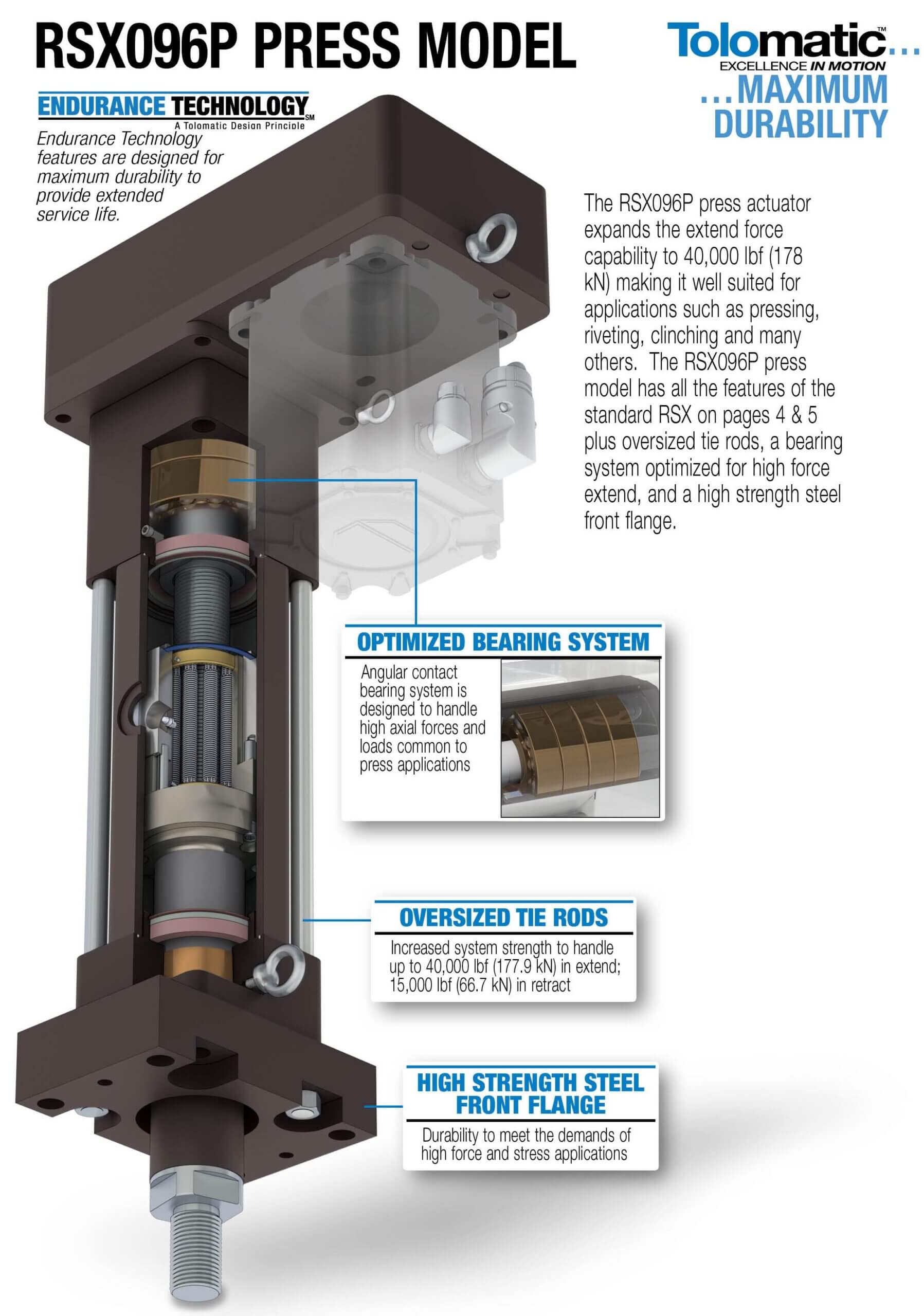

RSX Presse Merkmale

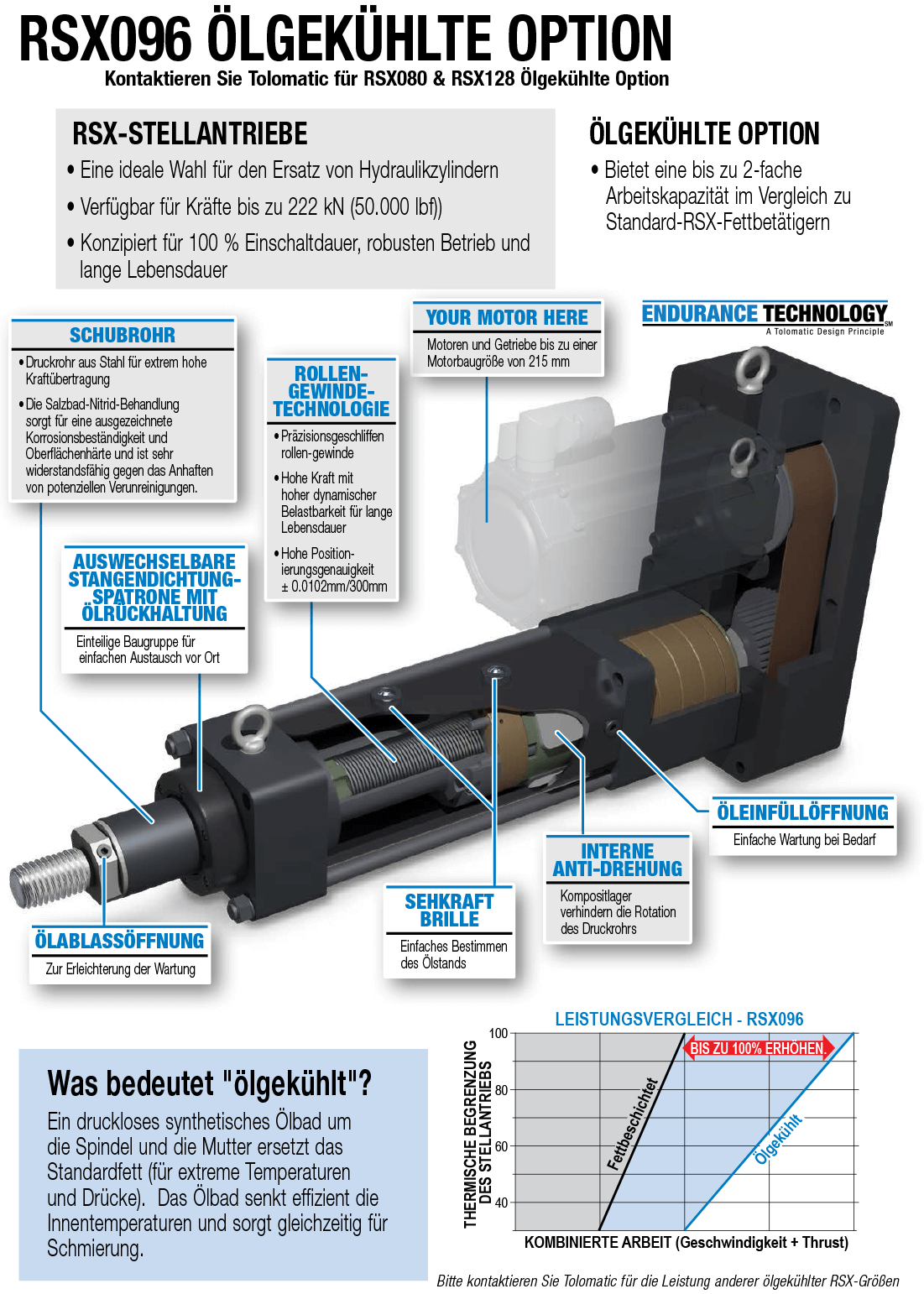

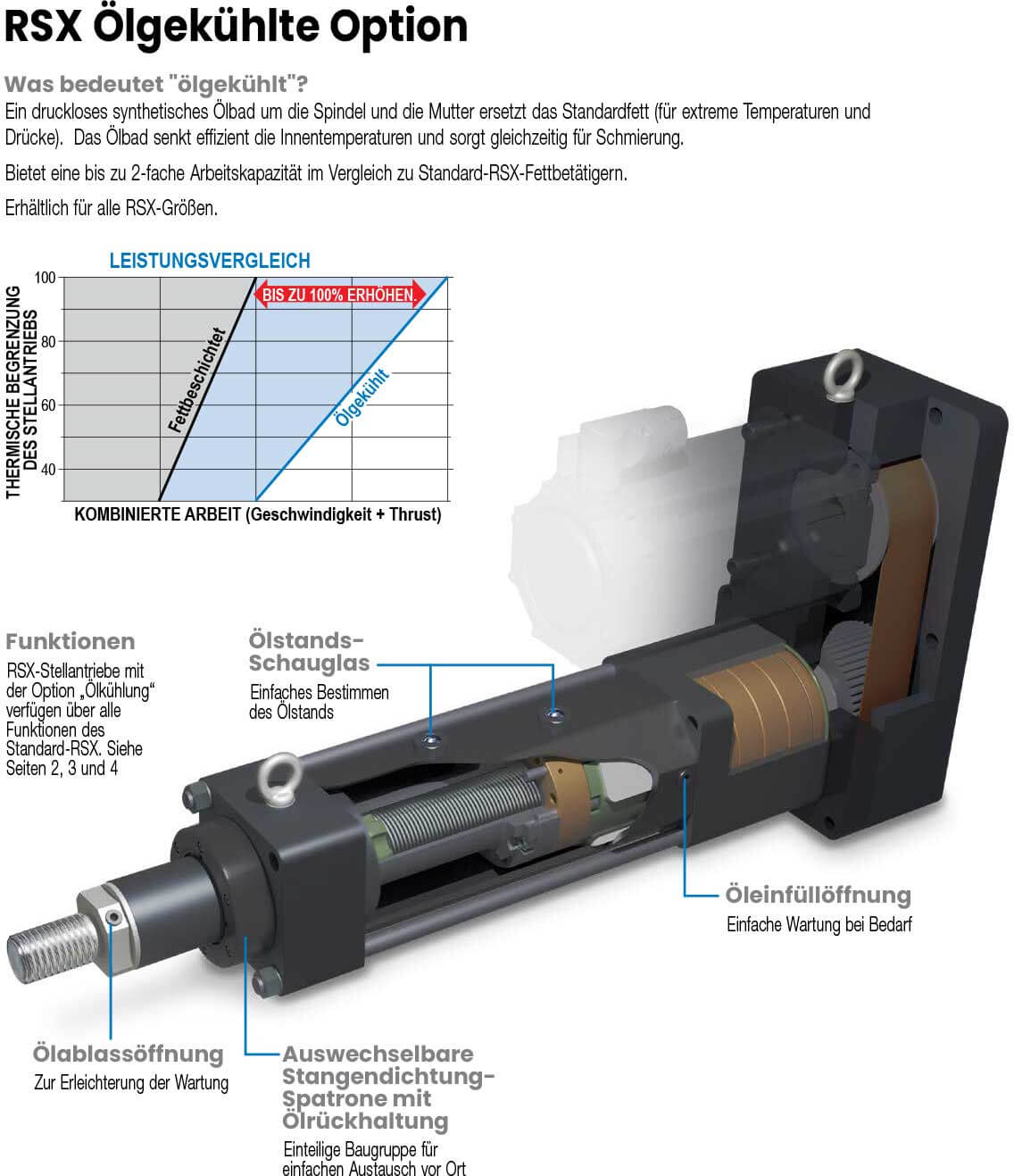

RSX Ölgekühlte Option Merkmale
Schalter: Schaltpläne, Abmessungen
Schalter: Spezifikationen und Installation

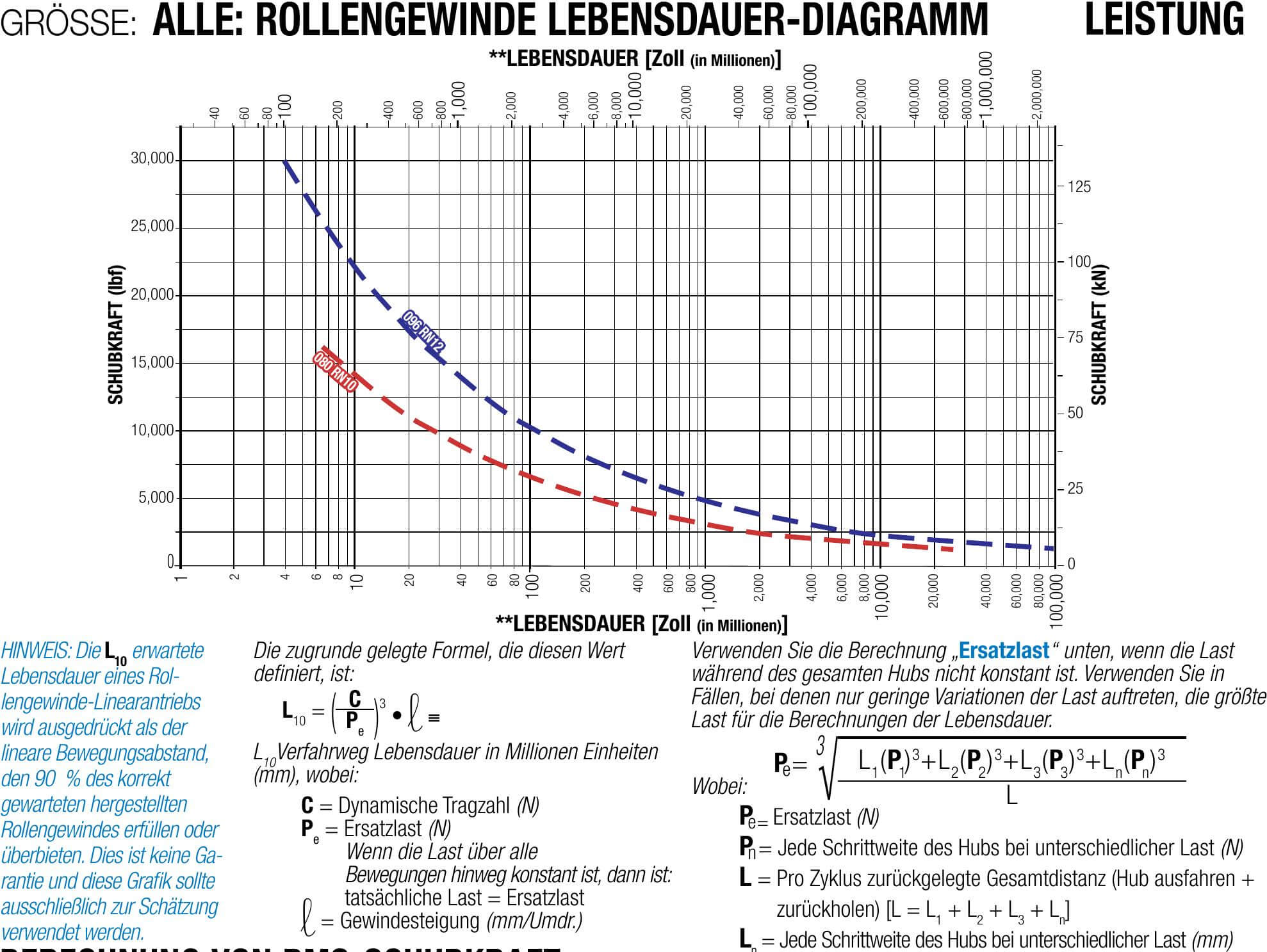

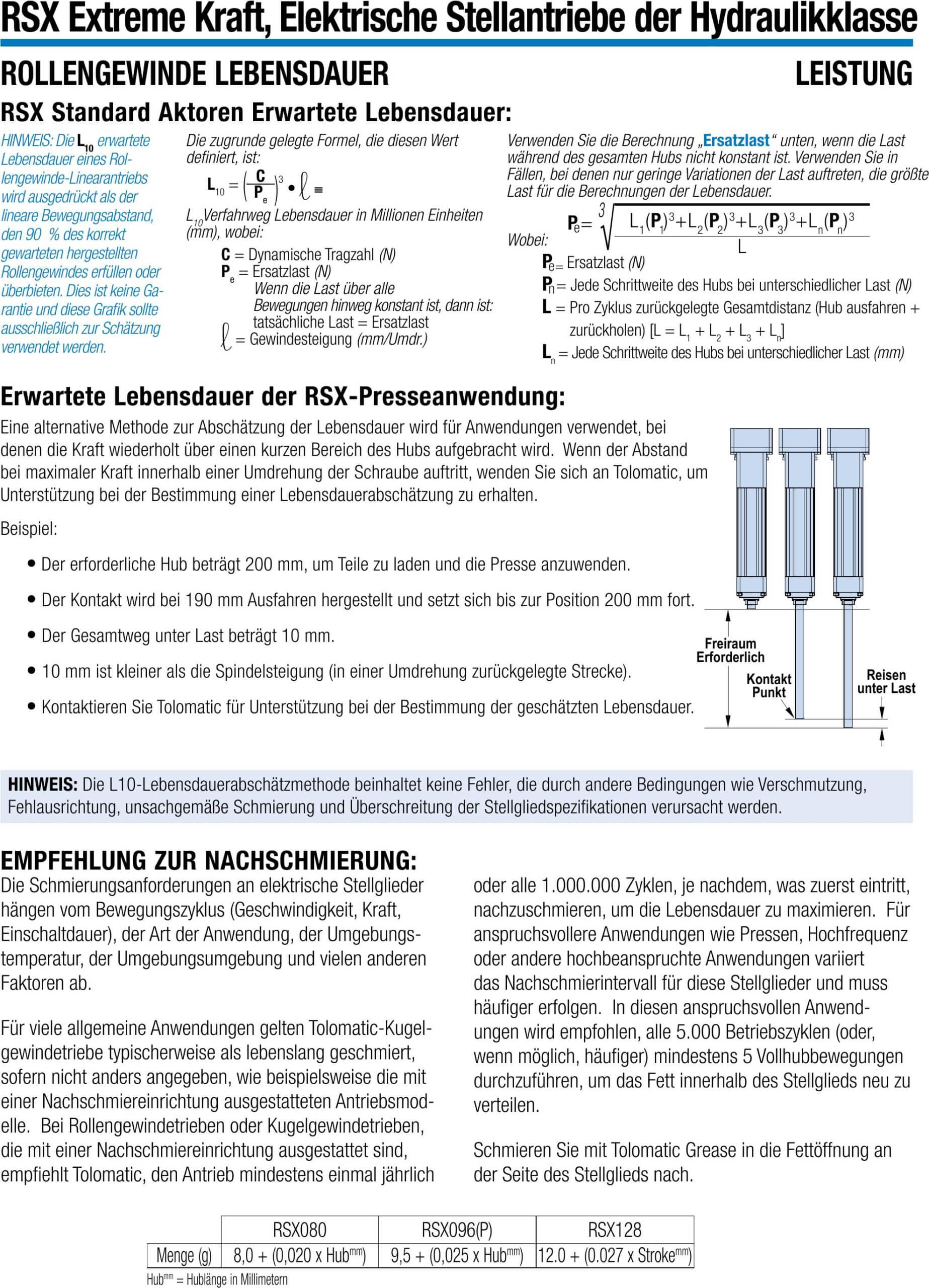

RSX Erwartete Leben

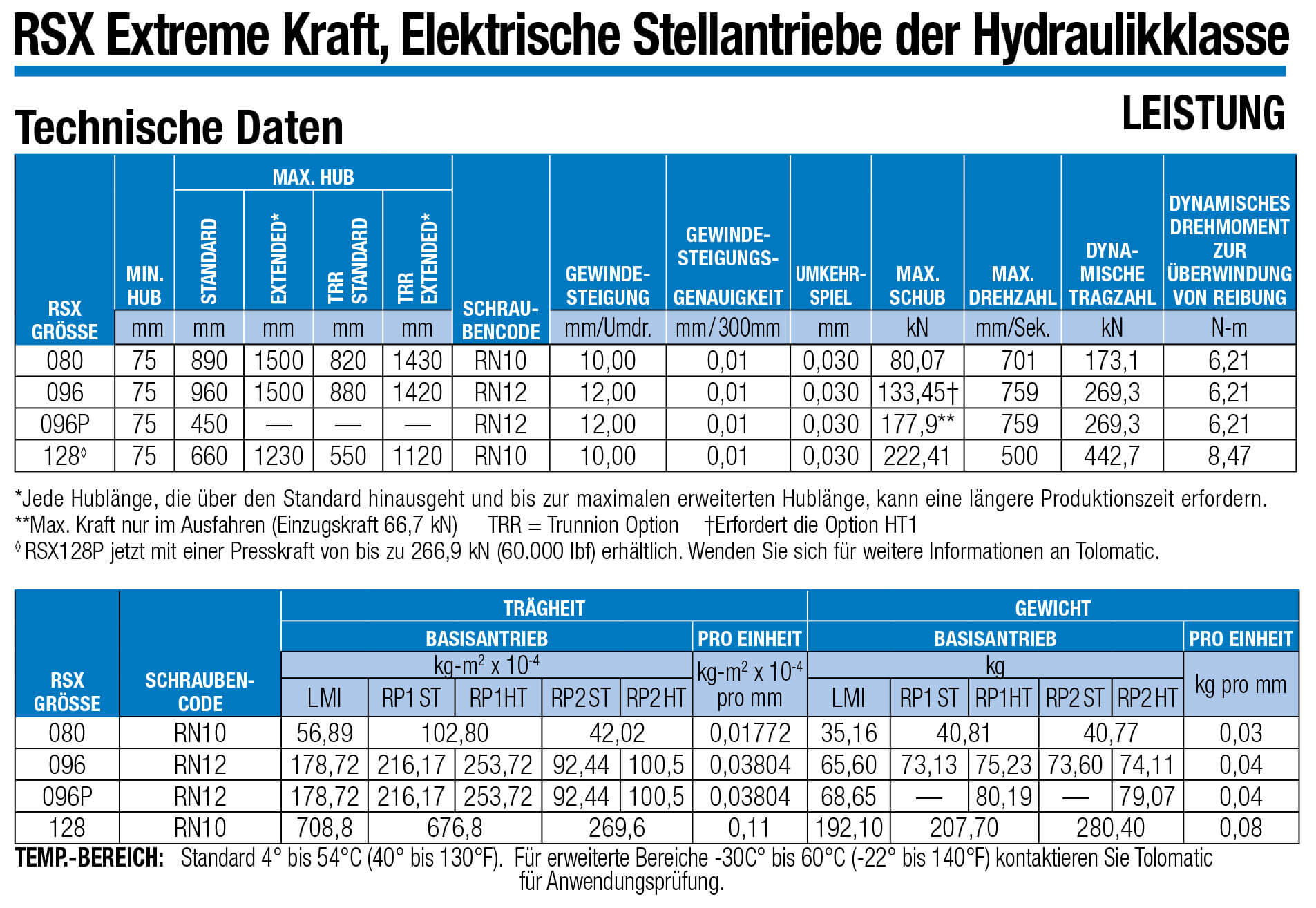

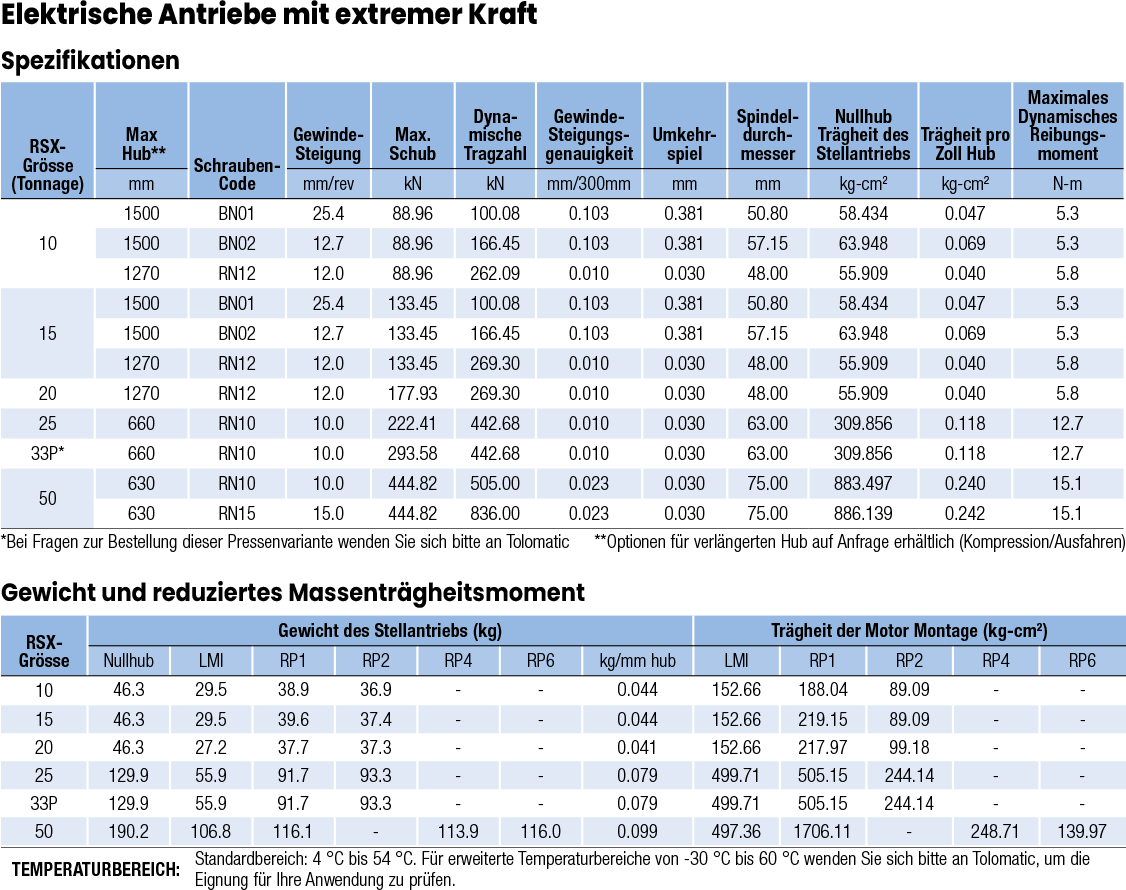

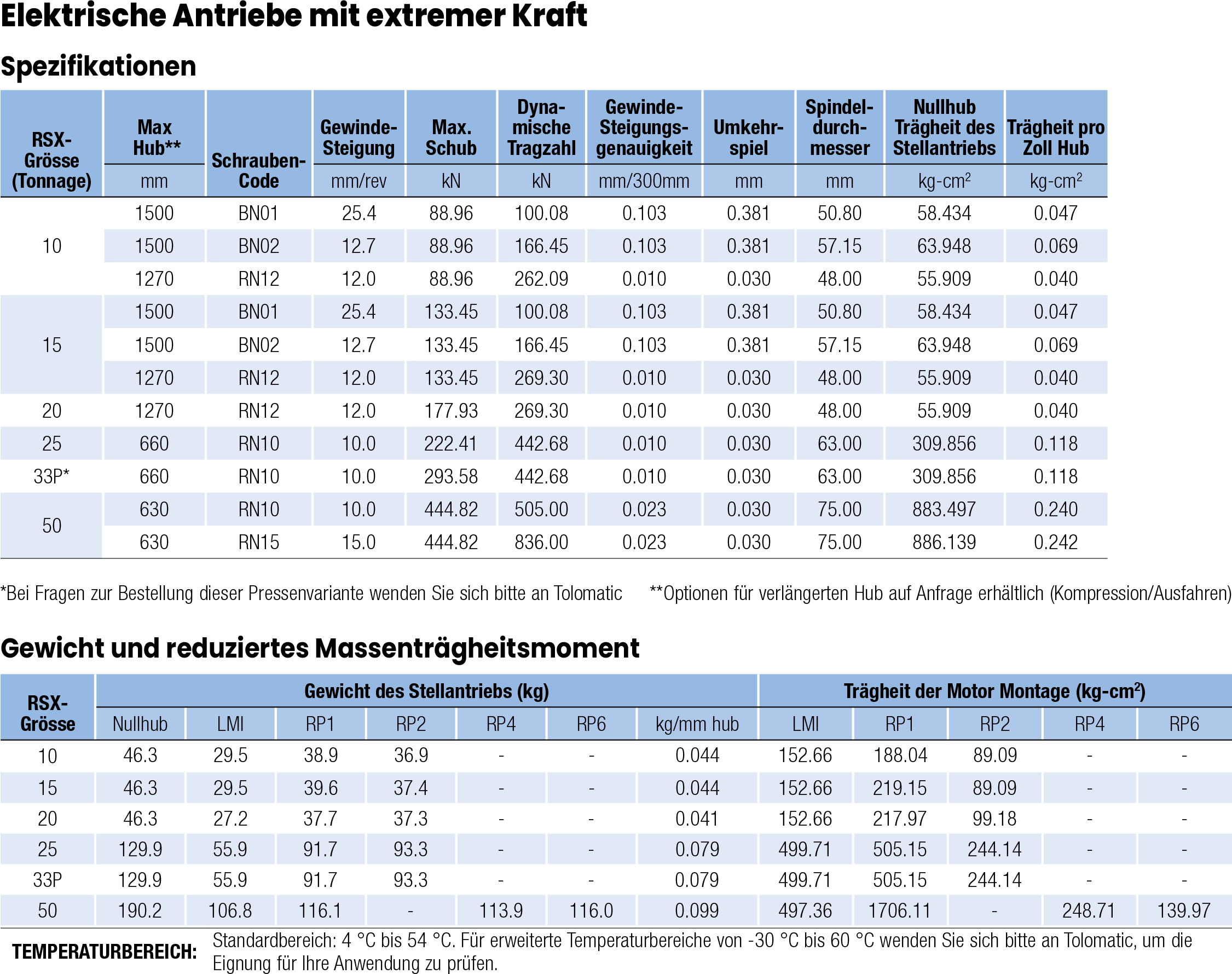

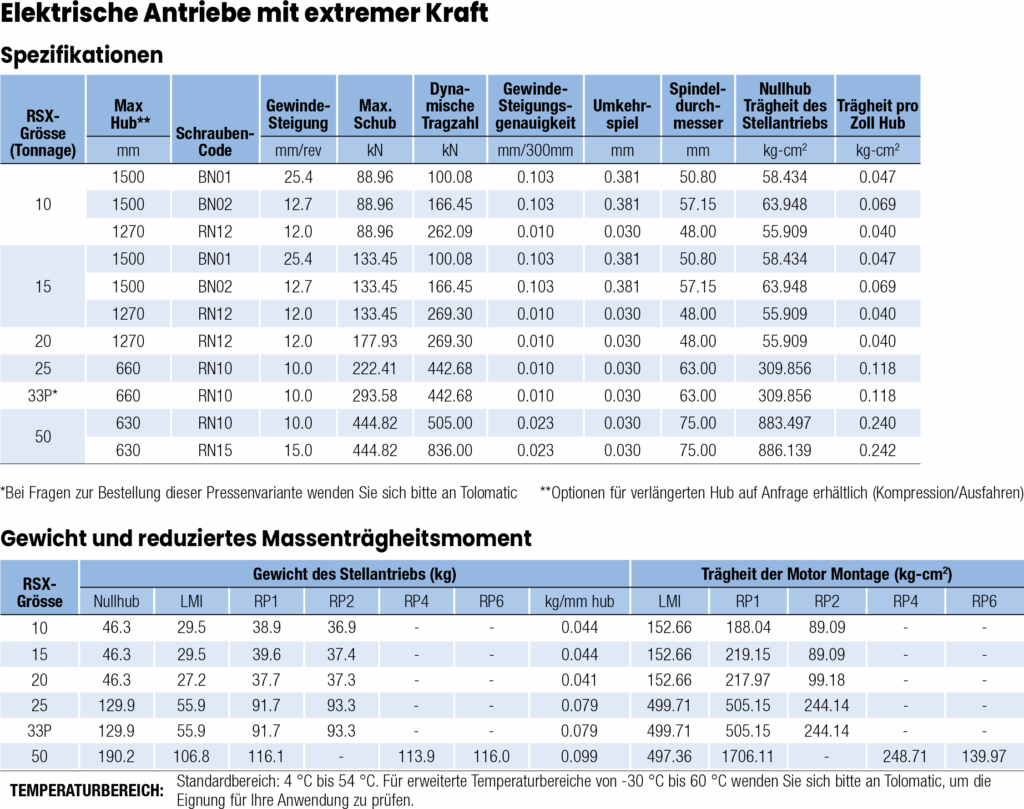

RSX Spezifikationen

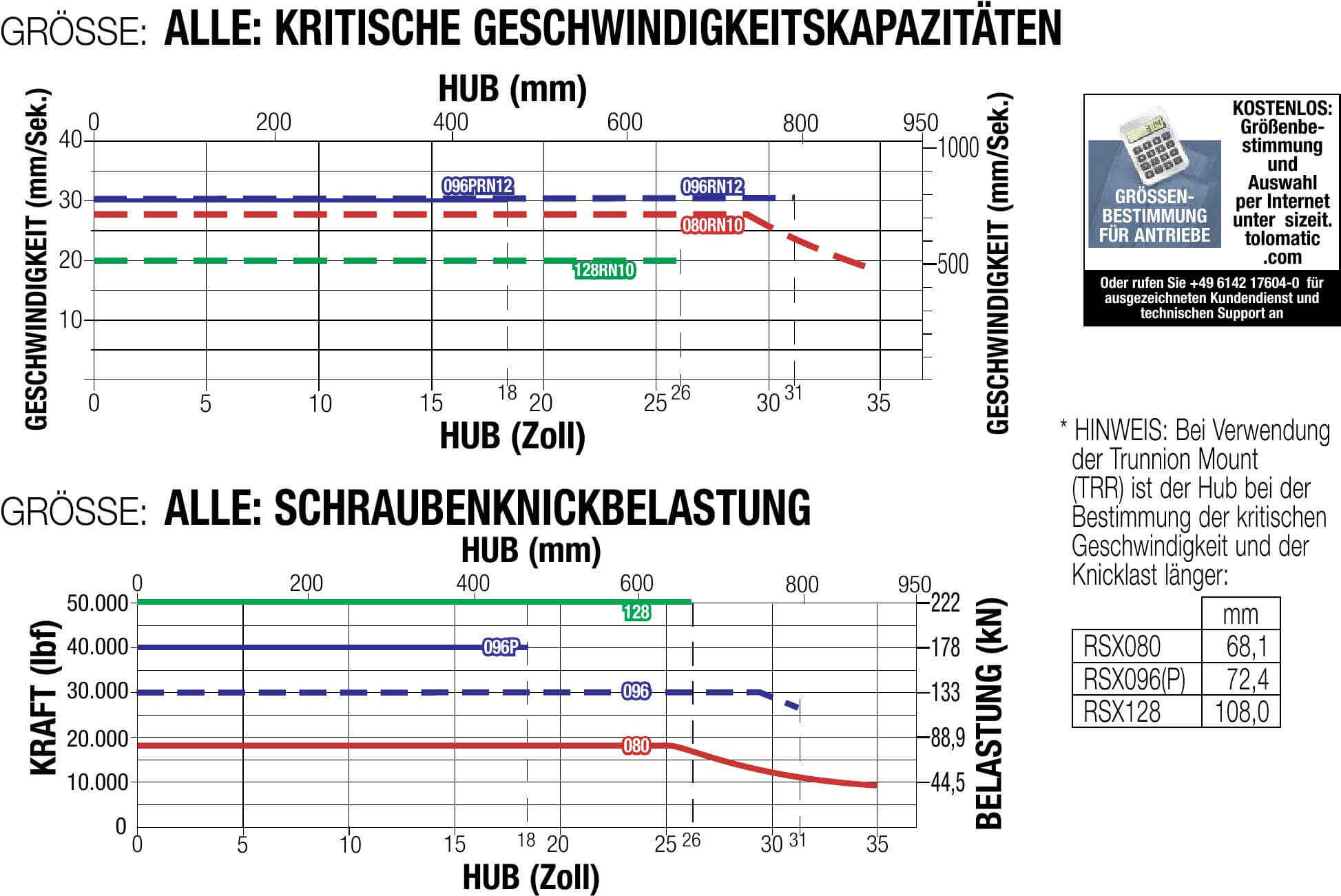

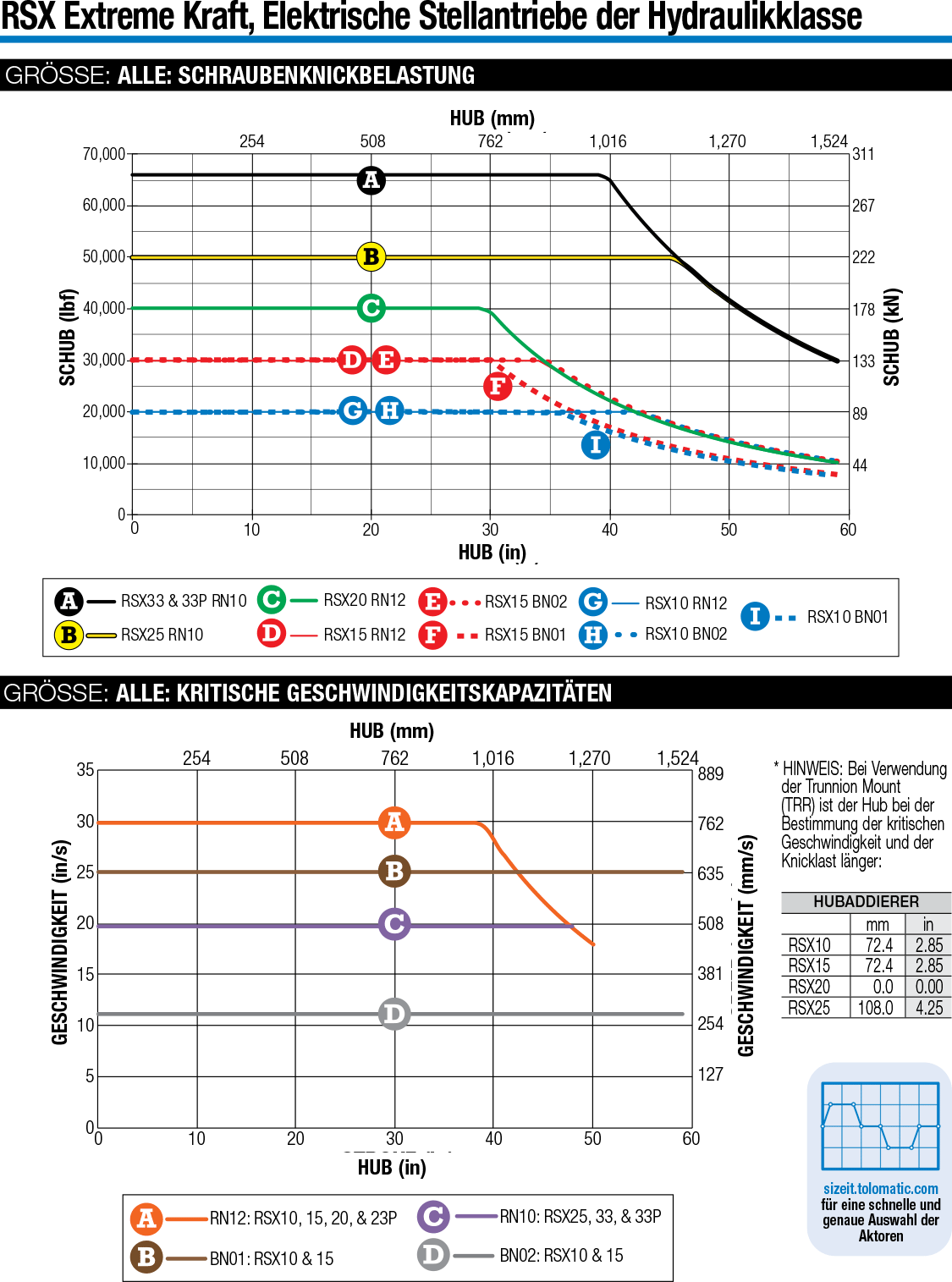

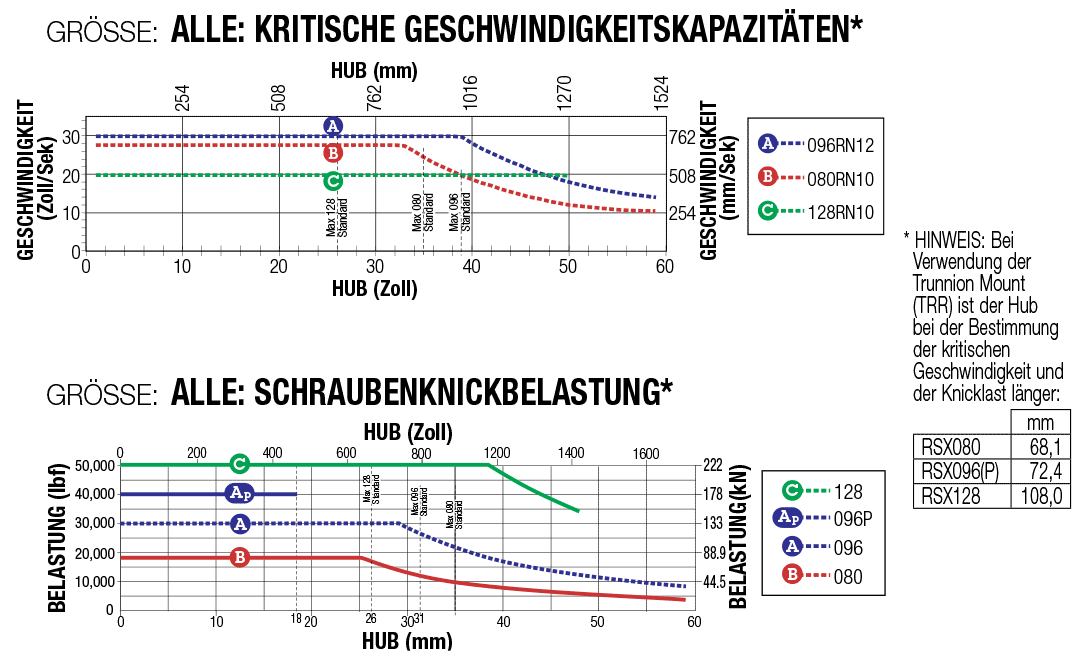

RSX Schraubenknickbelastung & Kritische Geschwindigkeitskapazitäten

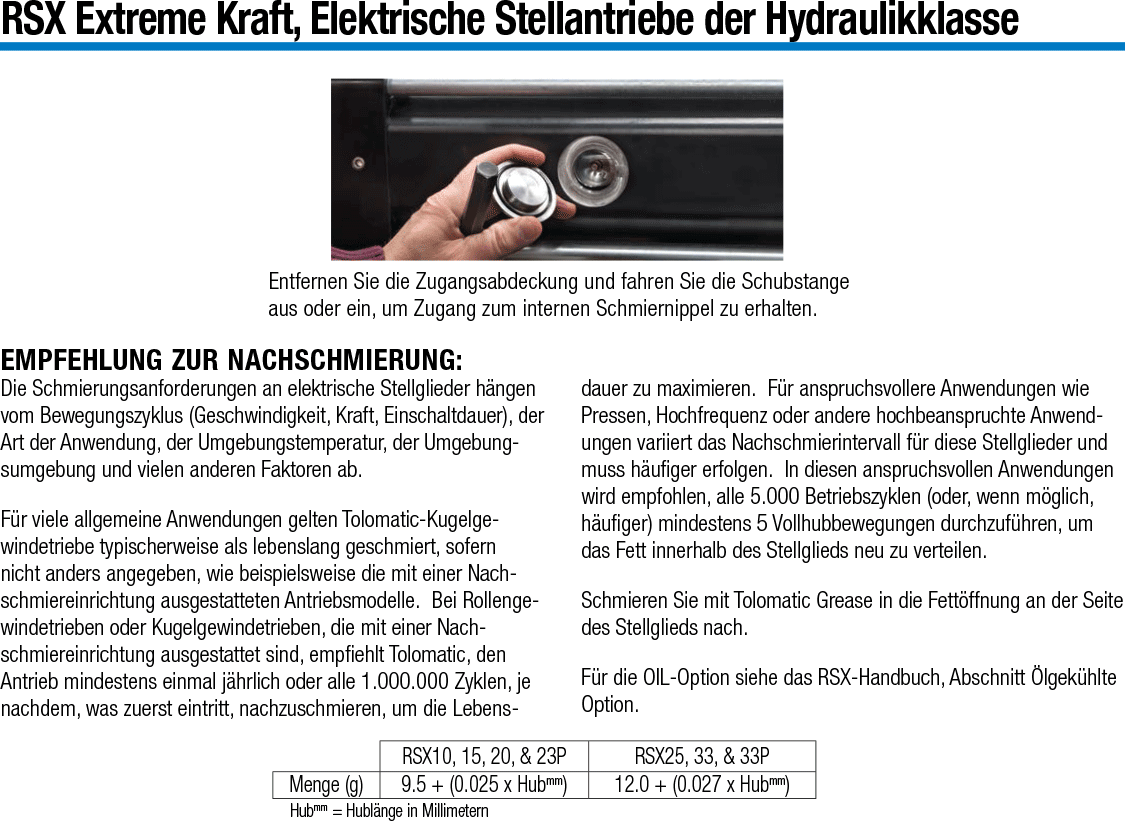

RSX Empfehlung zur Nachschmierung

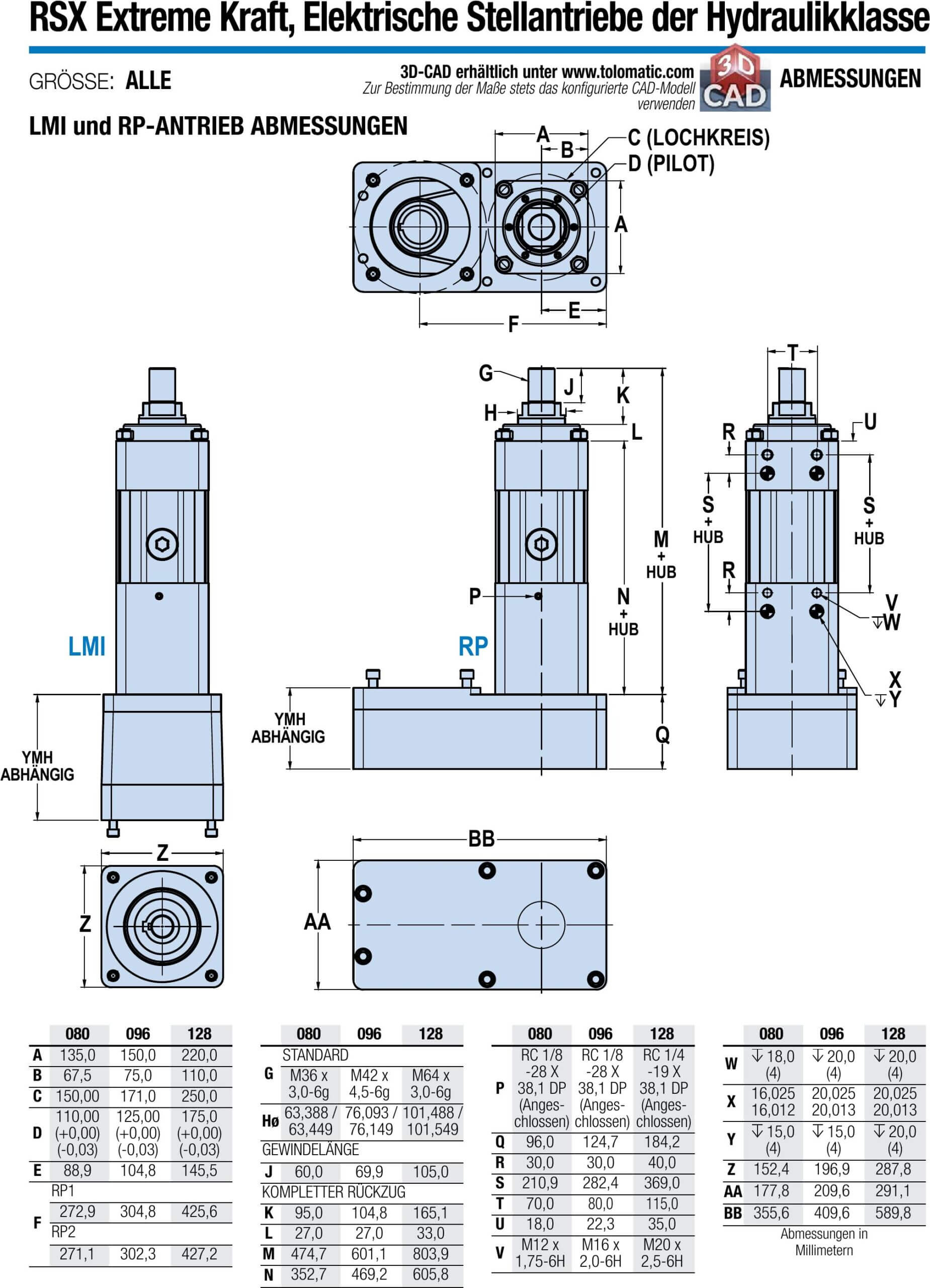

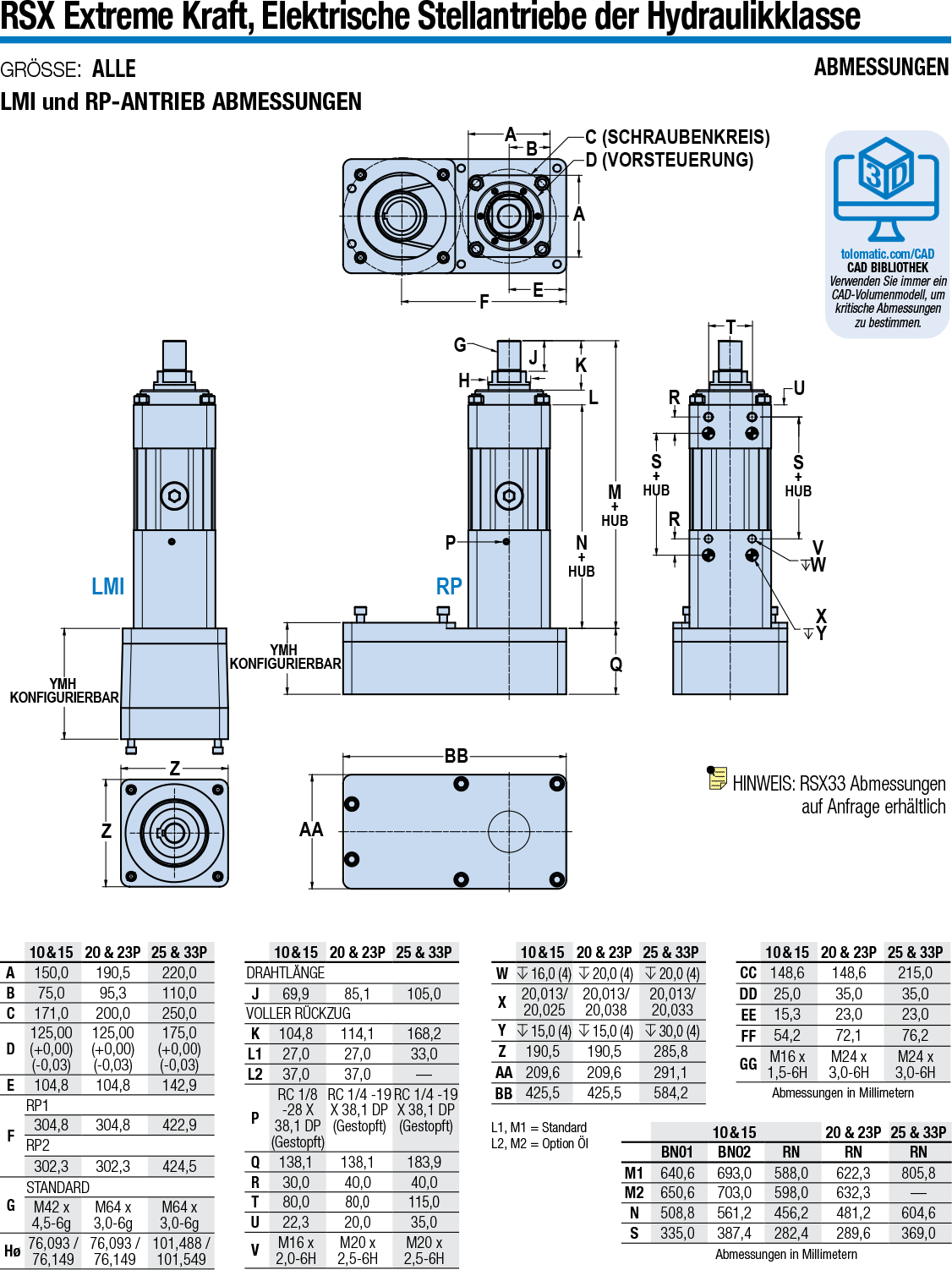

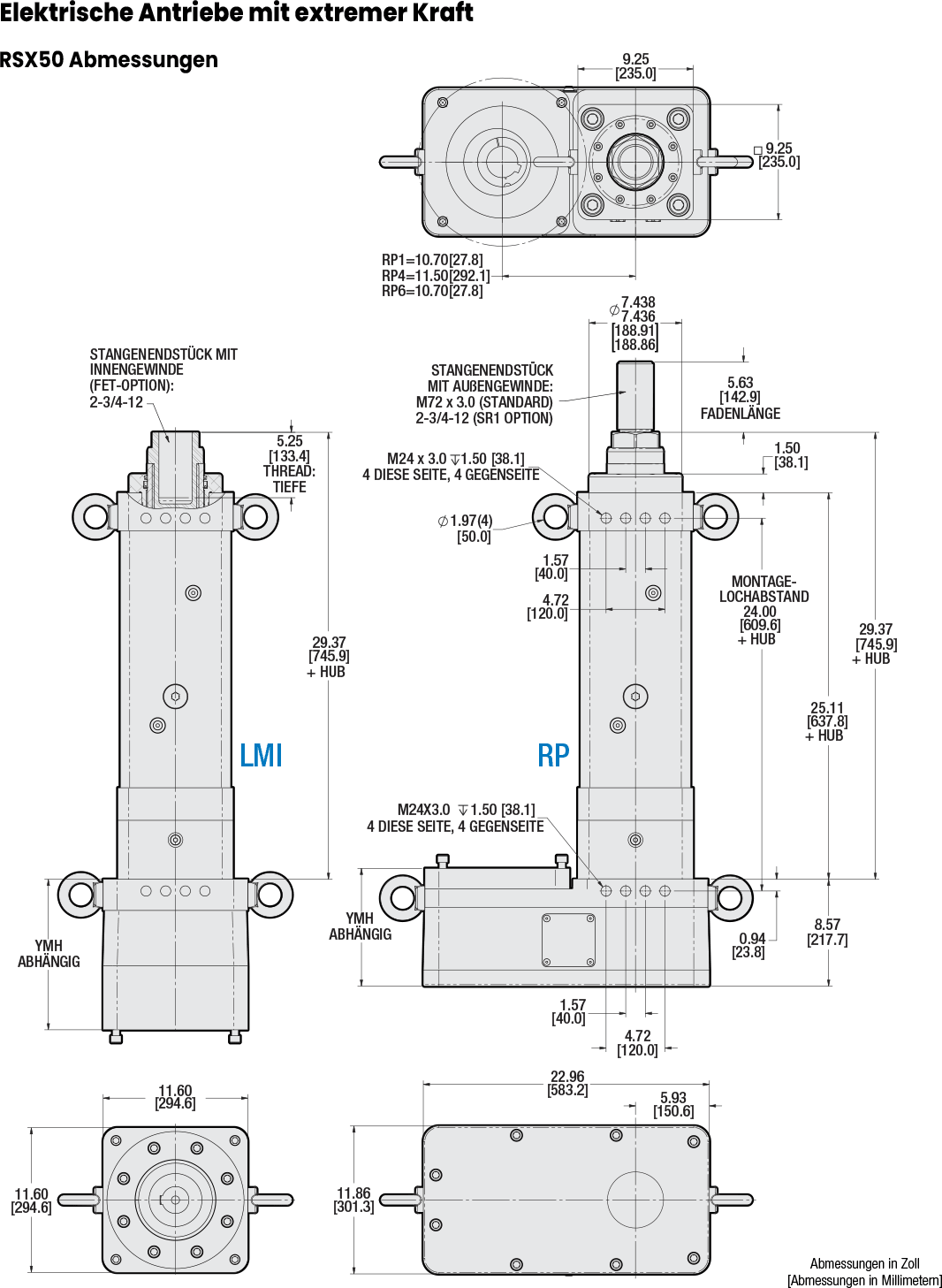

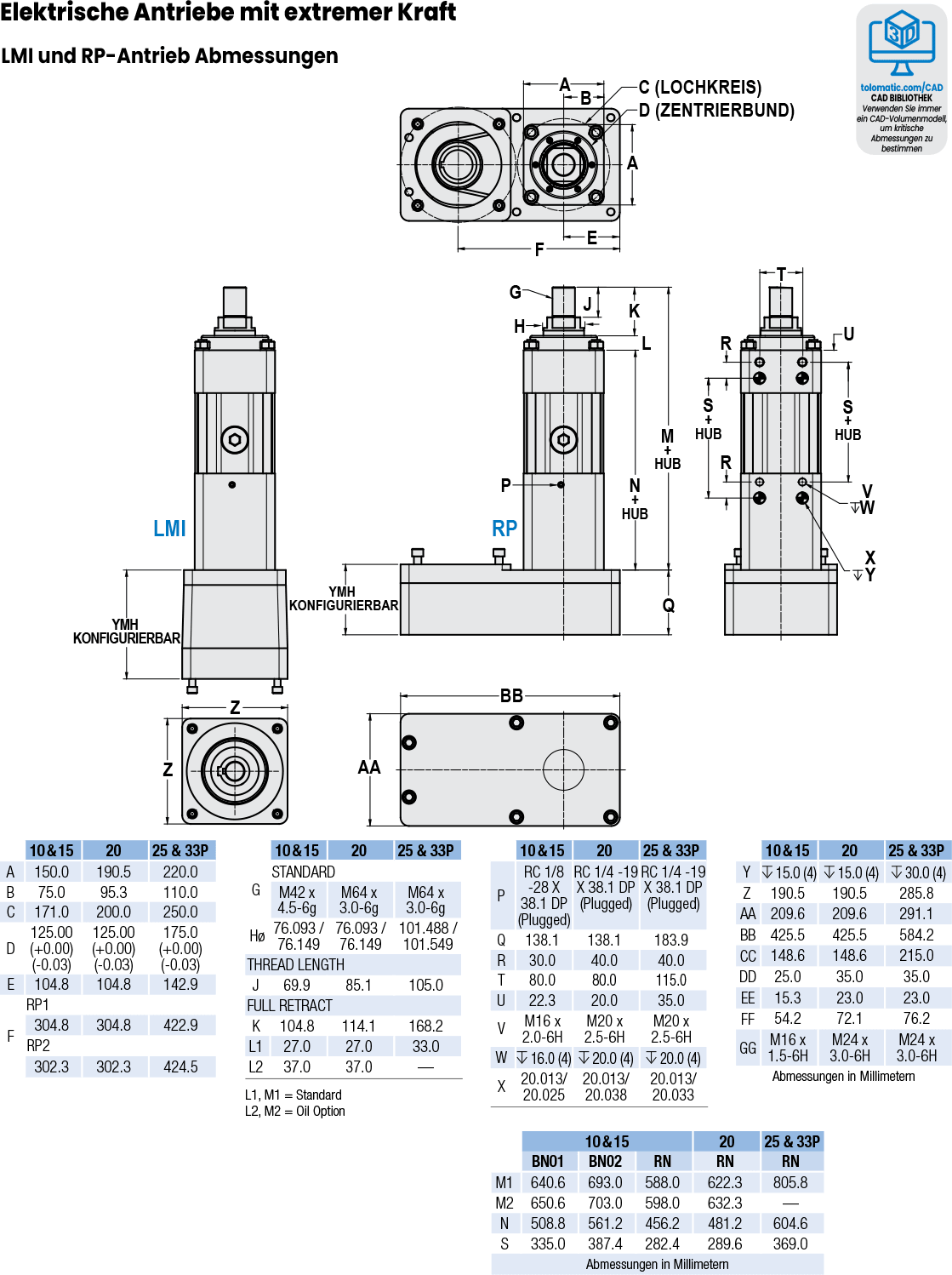

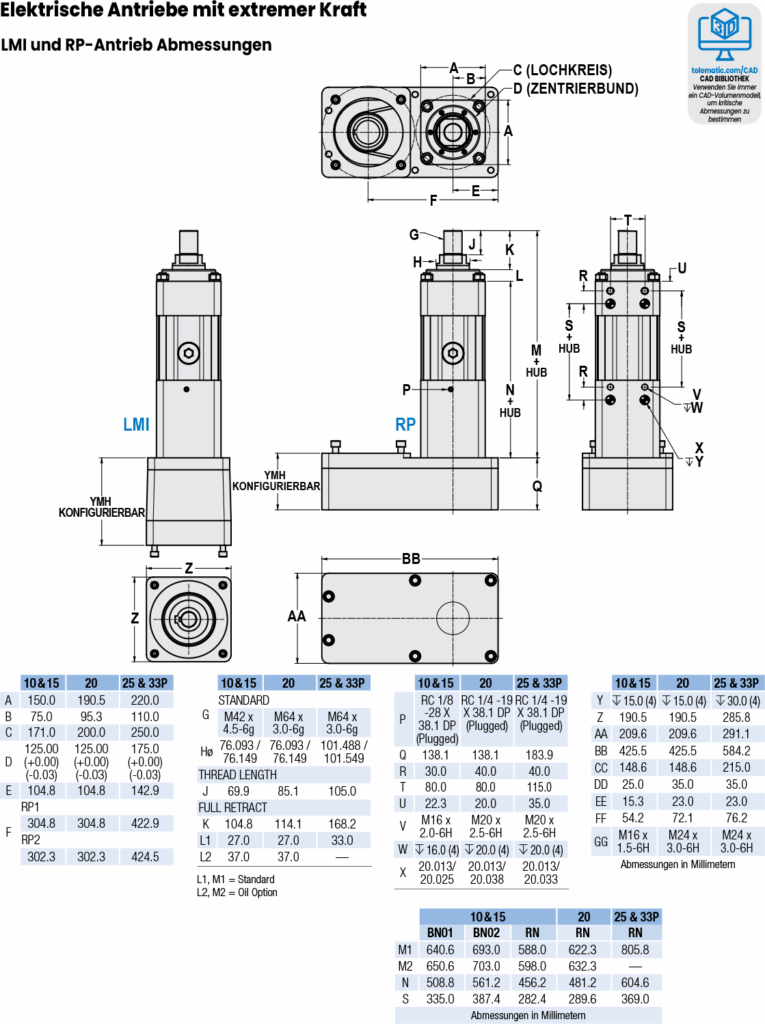

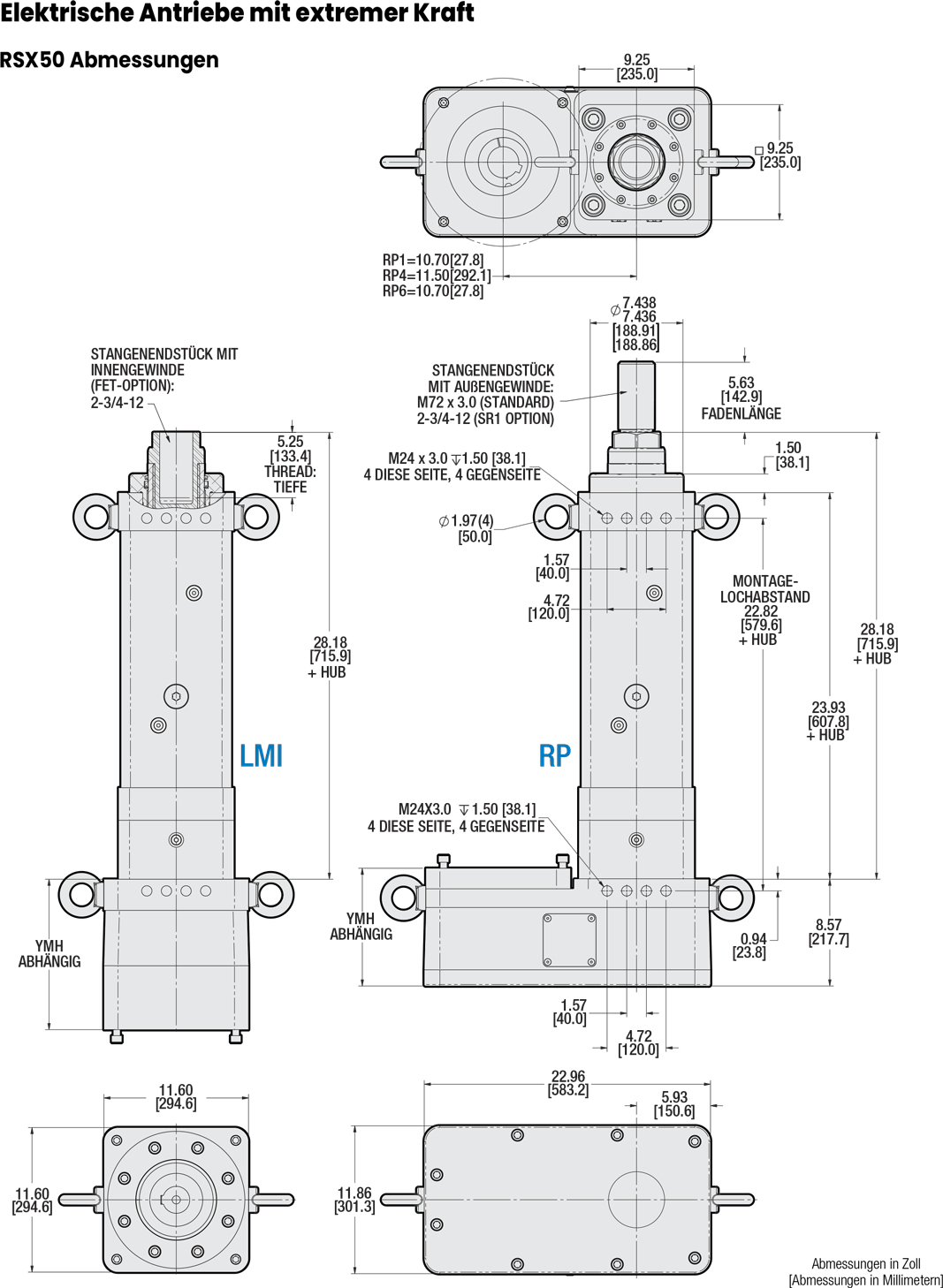

RSX LMI und RP-Antrieb Abmessungen

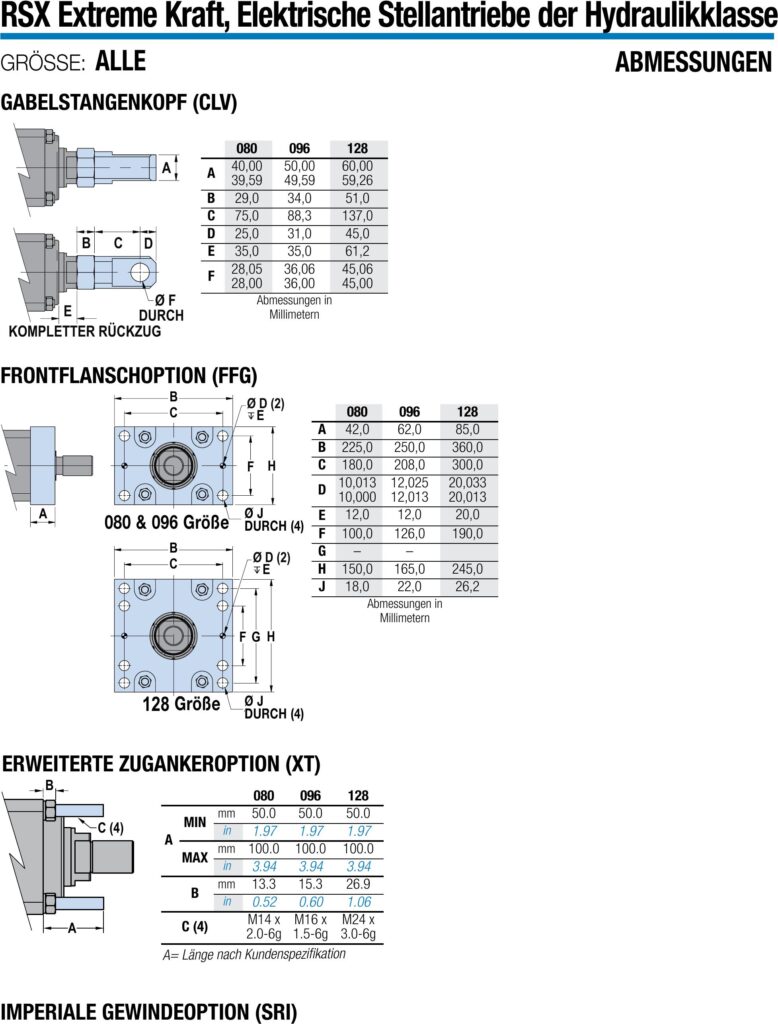

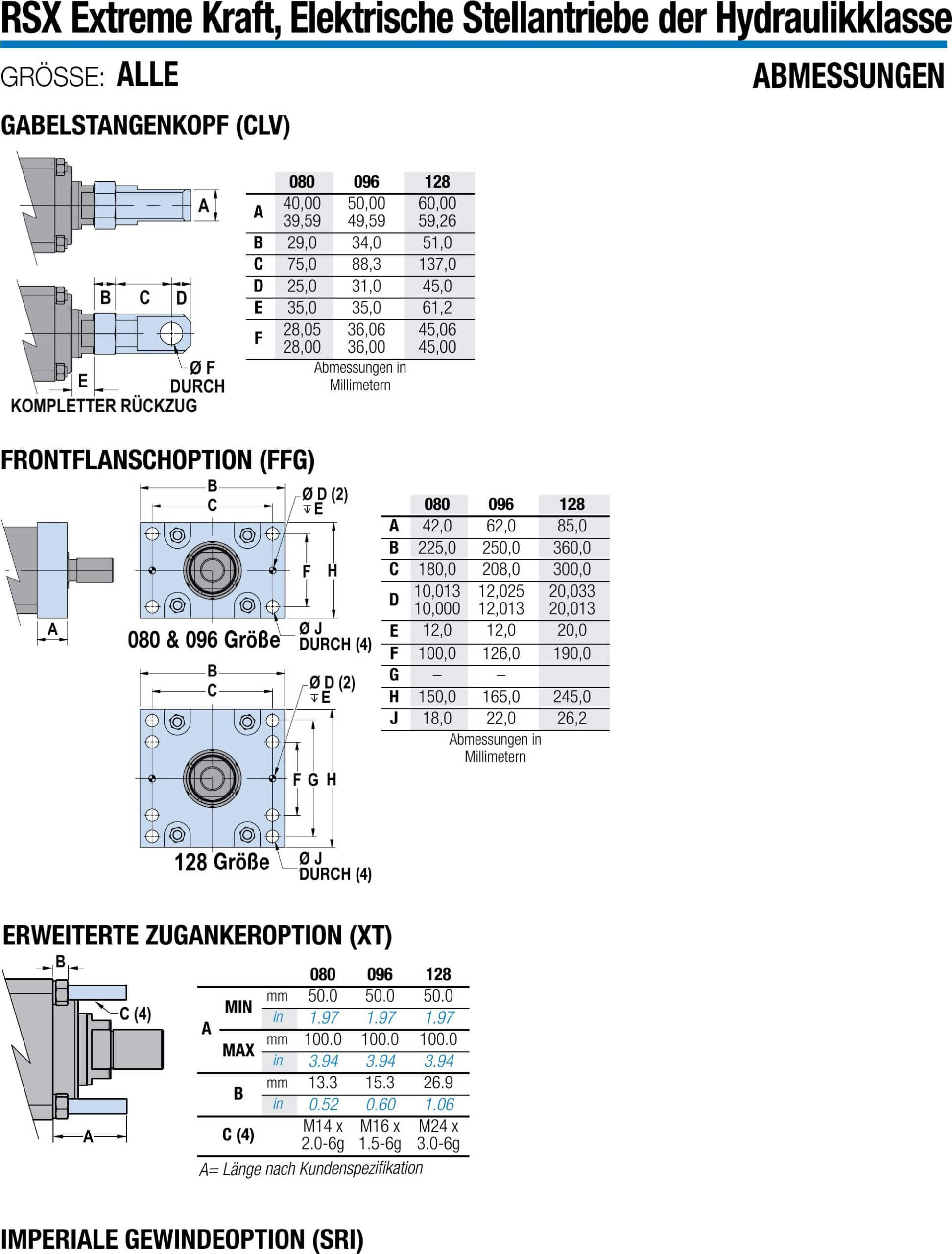

RSX Optionen Abmessungen (CLV, FFG, XT)

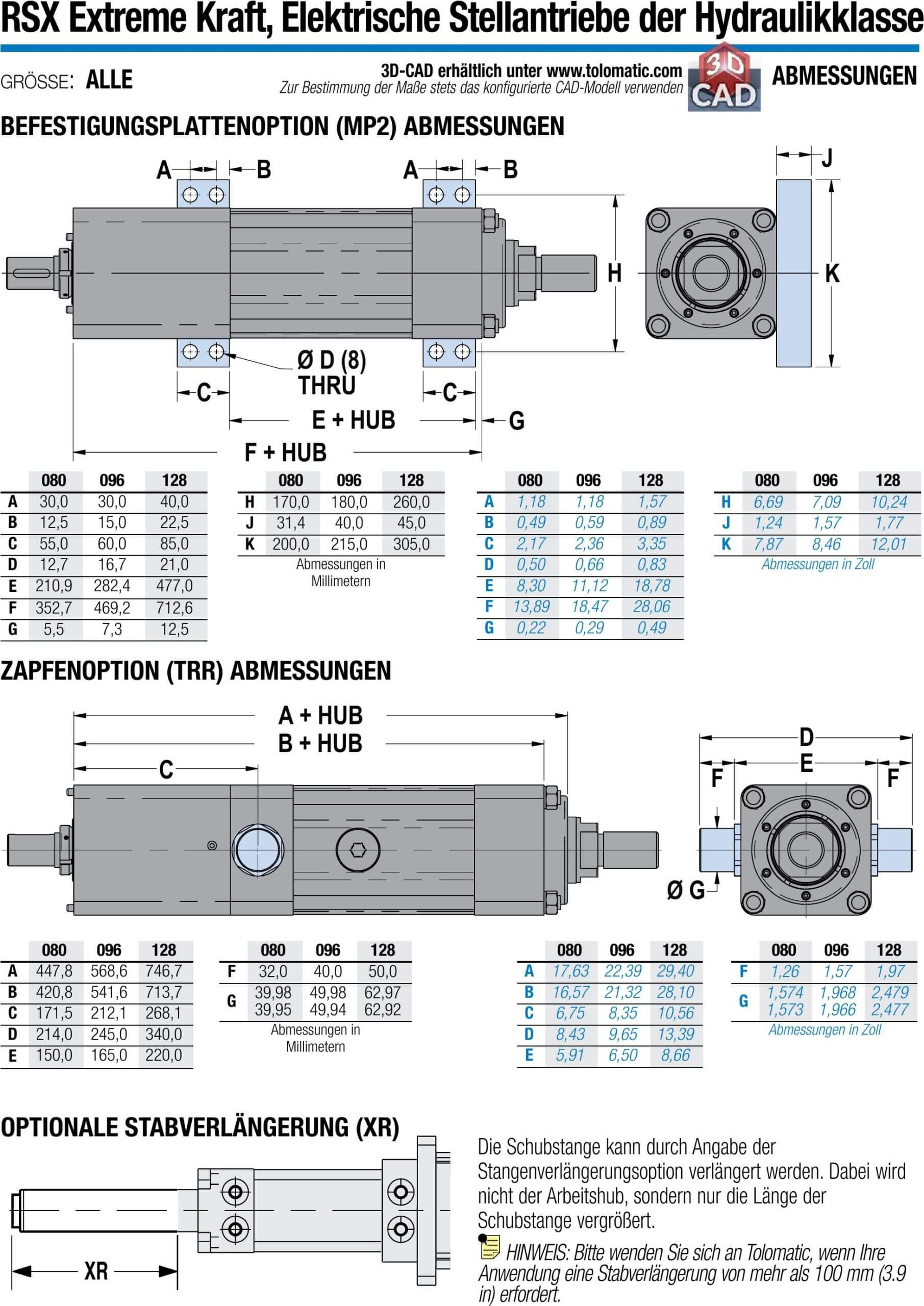

RSX Optionen Abmessungen (MP2, TRR, XR)
Infozentrum
Fallstudien
Kataloge und Broschüren
- Elektrischer RSX Linearantrieb mit extremer Kraft – Broschüre (English, RSX Actuator brochure)
- Elektrischer RSX Linearantrieb mit extremer Kraft – Broschüre (RSX Actuator brochure, German)
- Corporate Overview-Linear Motion Solutions Brochure (English)
- SOLUCIONES DE CONTROL DE MOVIMIENTO (Spanish, Corporate Overview-Motion Control Solutions Brochure)
- UNTERNEHMENSÜBERSICHT (German, Corporate Overview)
- OEM Actuator Solutions Brochure
- 公司概述 (Chinese, Corporate Overviews Brochure)
- Brochure sur l'entreprise Tolomatic (French, Corporate Overview-Linear Motion Solutions Brochure)
- Broschüre über Automobilanwendungen (English: Automotive Applications Brochure)
- 汽车行业应用手册 Brochure (Chinese: Automotive Applications Brochure)
- RSX Fuerza Extrema Actuator Eléctrico – Catálogo (RSX Actuator brochure, Spanish)
- Electric Pressing Solutions Brochure
Zertifizierungen
E-Books
Produktprospekt
- RSX Extreme Kraft, Elektrische Antriebe der Hydraulikklasse Flugblatt (RSX Flyer, German)
- RSX ACTUADORES ELÉCTRICOS DE FUERZA EXTREMA PARA REEMPLAZO HIDRÁULICO (Spanish - RSX, Extreme Force, Hydraulic Replacement Rod Style Actuator)
- RSX Ölgefüllter Extreme Force Aktuator (English: RSX Oil Filled Extreme Force Actuator)
- Elektrischer RSX Linearantrieb mit extremer Kraft – Prospekt (RSX Actuator flyer, English)
Anleitungen
- Abschnitt: Welches Gewinde? Die richtige Technologie auswählen (German - Which Screw)
- INFOGRAFIK: Pneumatische, traditionelle elektrische und integrierte elektrische Kolbenstangenantriebe (English)
- INFOGRAFIK: Vergleich zwischen elektrischen, servohydraulischen und hydraulischen Stellantrieben (English)
- Rod Style Roller Screw Actuator Comparison
- Ein Leitfaden für die Umrüstung von Hydraulik auf elektrische Aktuatoren (English: A Guide to Converting Hydraulics to Electric Actuators)
- Leitfaden für die Integration von Drittanbieter-Motoren (Guide to Third Party Motor Integration-EN)
- Referenzhandbuch für den Schalter (EN-Switch Reference Guide)
- Guía para Conversión de Actuadores Hidráulicos a Eléctricos
Handbücher
Ersatzteile und Instandhaltung
- RSX096 (+RSX096P) Elektrischer Extreme Macht Kolbenstangenantrieb - Ersatzteilblatt
- RSX080 Elektrischer Extreme Macht Kolbenstangenantrieb - Ersatzteilblatt
- Riemenspannverfahren, RSX & RSA Rod Zylinder
- RSX128 Elektrischer Extreme Macht Kolbenstangenantrieb - Ersatzteilblatt
- RSX Electric Actuators Parts Sheet (all sizes)
Technische Info
Terms & Conditions
Videos
Whitepapers
- Elektrische Kolbenstangenantriebe und Hydraulikzylinder: Ein Vergleich der Vor- und Nachteile beider Technologien (ENGLISH, WP, Electric Rod Actuators vs. Hydraulic Cylinders)
- Lineare Bewegung mit hoher Kraft: Wie und warum Sie von Hydraulikzylindern auf elektrische Stellantriebe umstellen sollten. (ENGLISH: WP, How to convert from hydraulic cylinders to electric actuators)
- Elektrische Stangenantriebe vs. Hydraulikzylinder: Ein Vergleich der Vor- und Nachteile beider Technologien weißes Papier (GERMAN, Electric vs Hydraulic WP)
- Elektrische Antriebe und Pneumatikzylinder: Ein Vergleich basierend auf den Gesamtbetriebskosten weißes Papier (GERMAN, TCO WhitePaper)
- A technical comparison: Performance of pneumatic cylinders and electric rod actuators
- Vergleich der elektrischen Stellantriebstechnologie: Integrierte und traditionelle Konstruktionen (English: Electric actuator technology comparison: Integrated and traditional designs
- Utilizzo degli attuatori elettrici nelle applicazioni di processo (WP: IT: Actuators for F&B processing applications)
- So vergleichen sich Walzen- und Kugelgewindetriebe bei Anwendungen mit hohen Kräften (English, How roller-screw and ball-screw actuators compare in high-force applications:)
- Actuadores eléctricos con vástago frente a cilindros hidráulicos: una comparación de los pros y los contras de cada tecnología (Spanish - White paper - Electric vs Hydraulic Actuators)
- Die 5 besten Praktiken für die Entwicklung elektrischer Antriebe in der Lebensmittelverarbeitung (EN-Top 5 best practices for designing electric actuators into food processing equipment)
- (Planung von Gantry- und Mehrachs-Automatisierungssystemen) Designing Gantry and Multi-Axis Automation Systems
- Comparación de la tecnología de los actuadores eléctricos: Diseños integrados y tradicionales
- Integrierte und traditionelle Bauweisen Weißbuch (DE, Integrated and traditional designs WP)
Challenge: A lumber processing equipment company needed to replace existing hydraulic cylinders used to control the feed rate of lumber carts as they entered a drying kiln.
Product Family: RSX
Product Used: RSX096
Challenge: A manufacturer of high-quality castings needed an electric actuator to replace existing high maintenance hydraulic actuators.
Product Family: RSX Extreme Force Rod-Style Electric Actuator
Product Used: RSX15
Challenge: Replace hydraulics in a tire inspection press
Product Family: Electric
Product Used: RSX15 Extreme Force Rod-Style Electric Actuator
Challenge: Assembling cartridges for air bag deployment.
Product Family: Electric
Product Used: RSX Extreme Force Electric Linear Actuator
Challenge: Wheel bearing press.
Product Family: Electric
Product Used: RSX Extreme Force Electric Linear Actuator
Challenge: A bullet manufacturer wanted to replace an existing hydraulic system on their bullet press/former with electric actuators.
Product Family: Electric Rod-Style Actuator
Products Used: RSX
Herausforderung
Ein Vertriebshändler wurde von einem Kunden angesprochen, der einen leistungsstarken und vielseitigen Aktuator benötigte, der auf verschiedene Weise konfiguriert werden konnte, um in seine bestehenden Anlagen zu passen.
Verwendetes Produkt: Elektrischer Stellantrieb RSX Extreme Force Rod-Style
Produkttyp: Modifizierter Standard
Anwendungsdatenblatt
- Anwendungsdatenarbeitsblatt (Electric Rod-Style Actuator Application Checklist-German)
- _HOJA DE TRABAJO - DATOS DE APLICACIÓN (Electric Rod-Style Actuator Application Checklist-Spanish Translation)
- _FICHE TECHNIQUE DES DONNÉES D'APPLICATION (Electric Rod-Style Actuator Application Checklist-French Translation)
- _FOGLIO DI LAVORO - DATI APPLICATVI (Electric Rod-Style Actuator Application Checklist-Italian Translation)
- Arbeitsblatt zum Austausch von Hydraulikzylindern (EN-Hydraulic Cylinder Replacement Worksheet)
Wenden Sie sich für Bestellinformationen an Tolomatic.

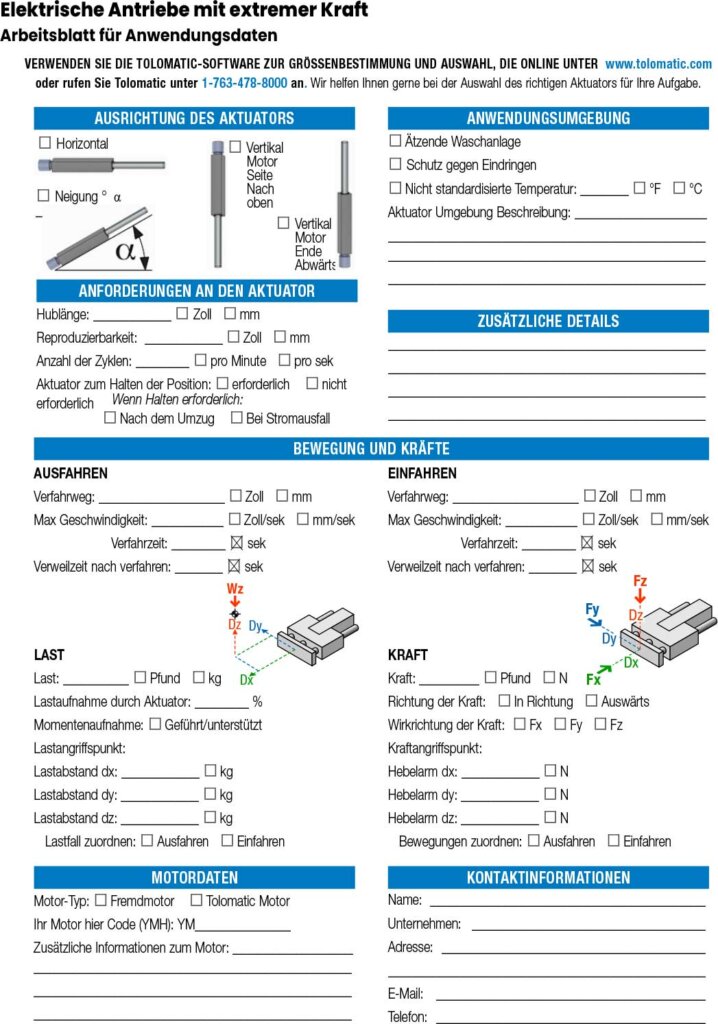

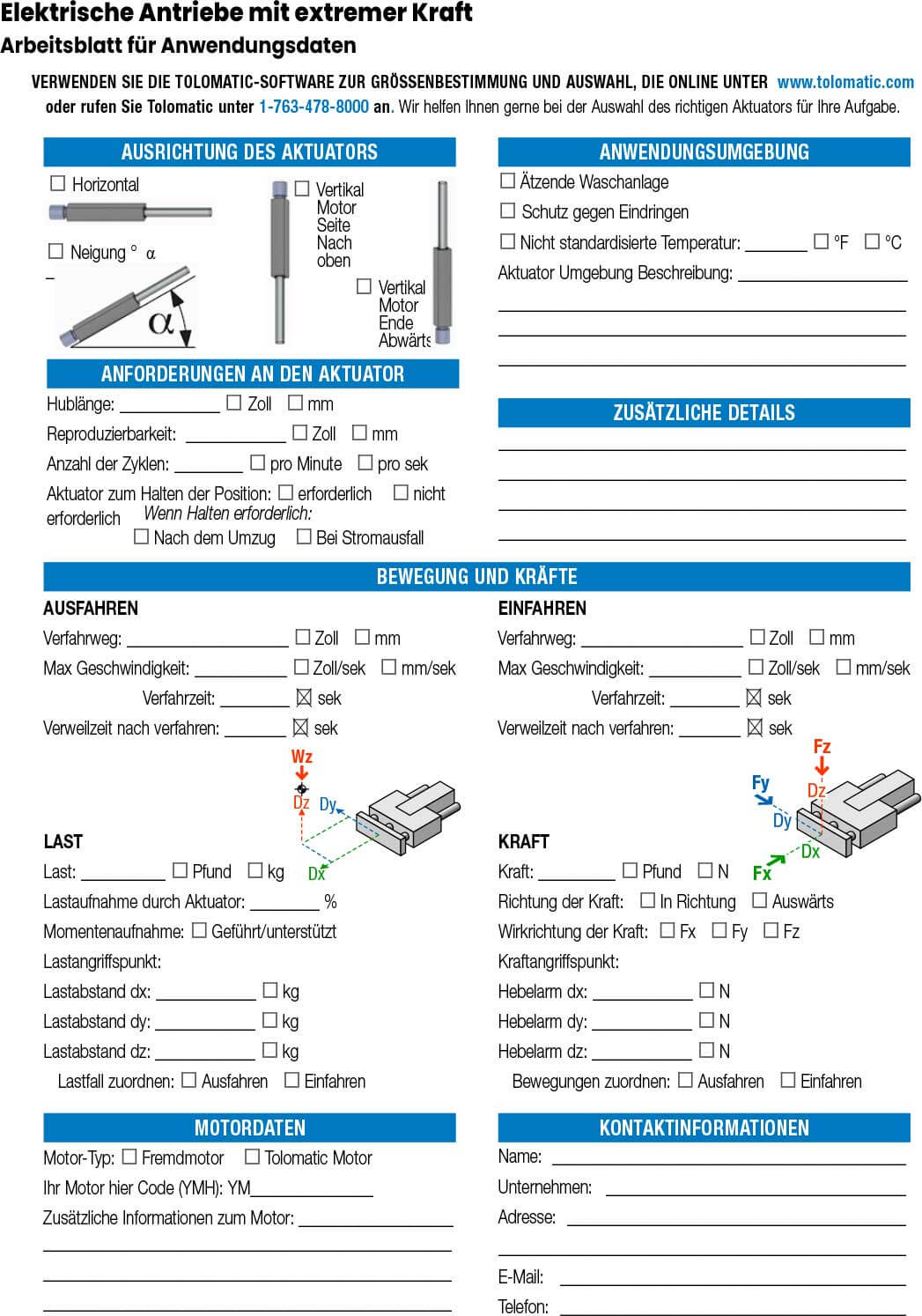

RSX Anwendung, Datenarbeitsblatt

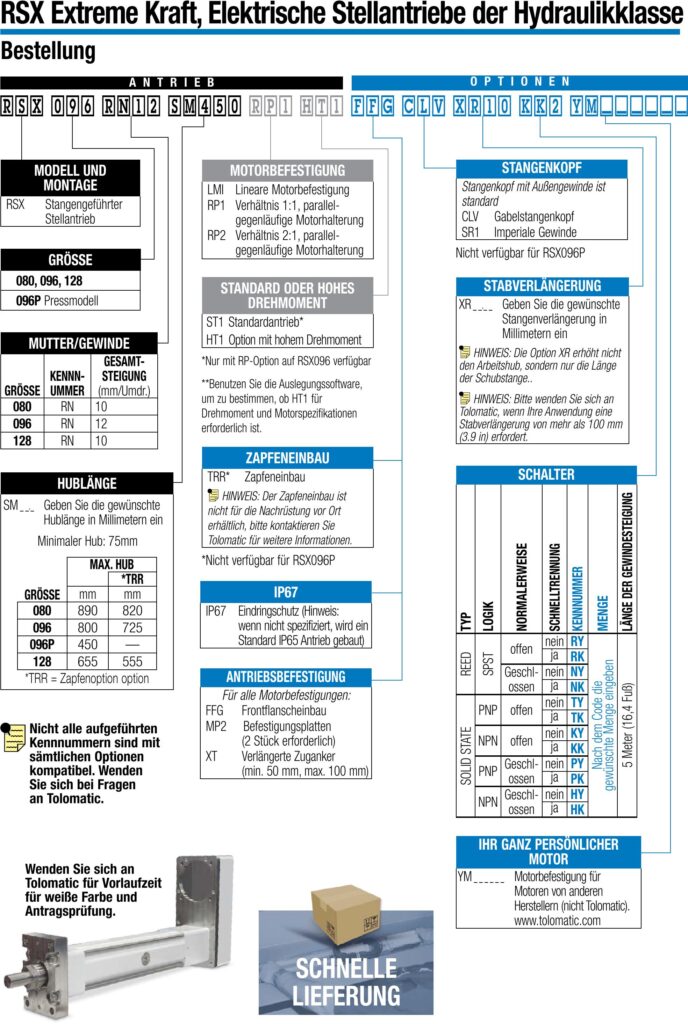

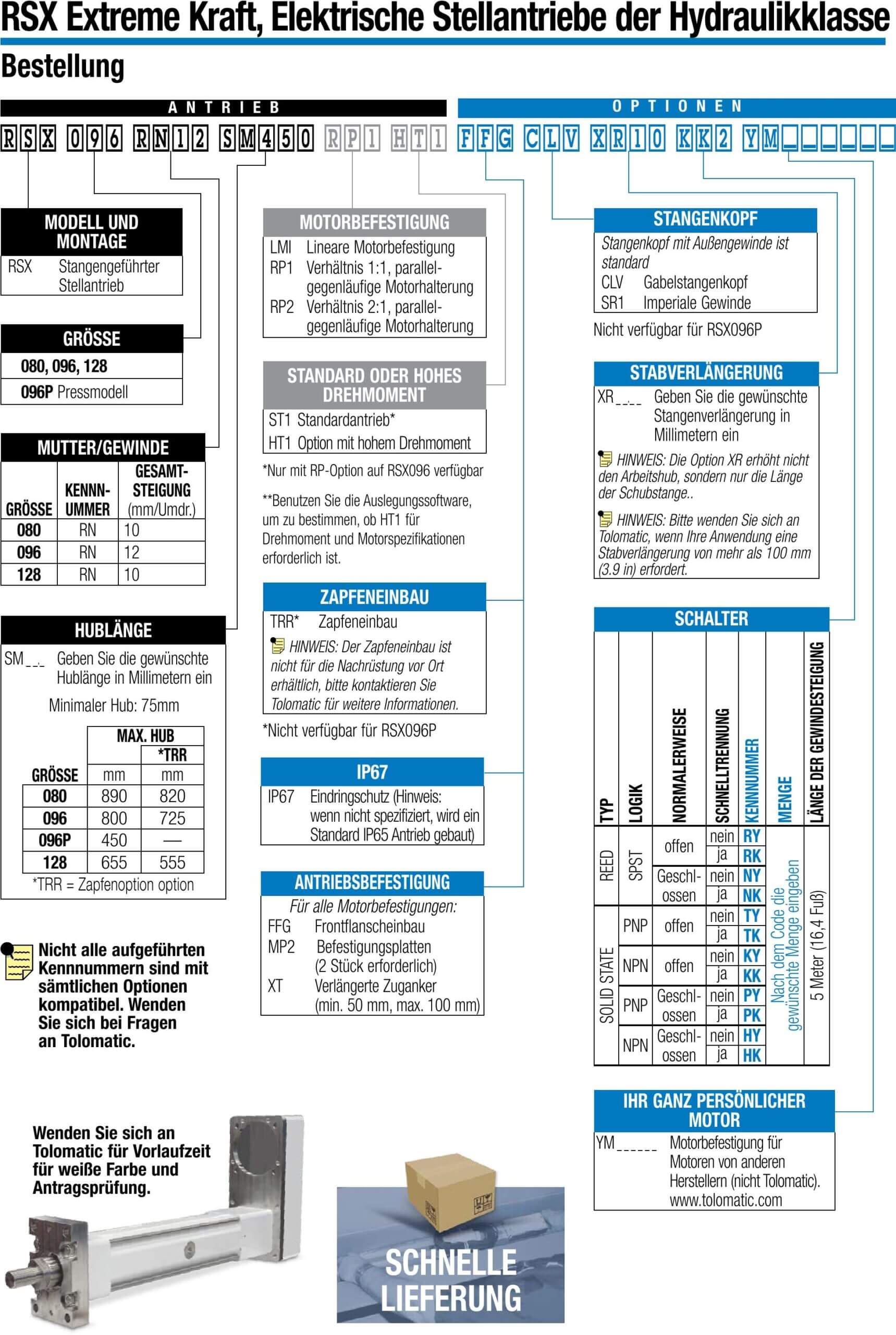

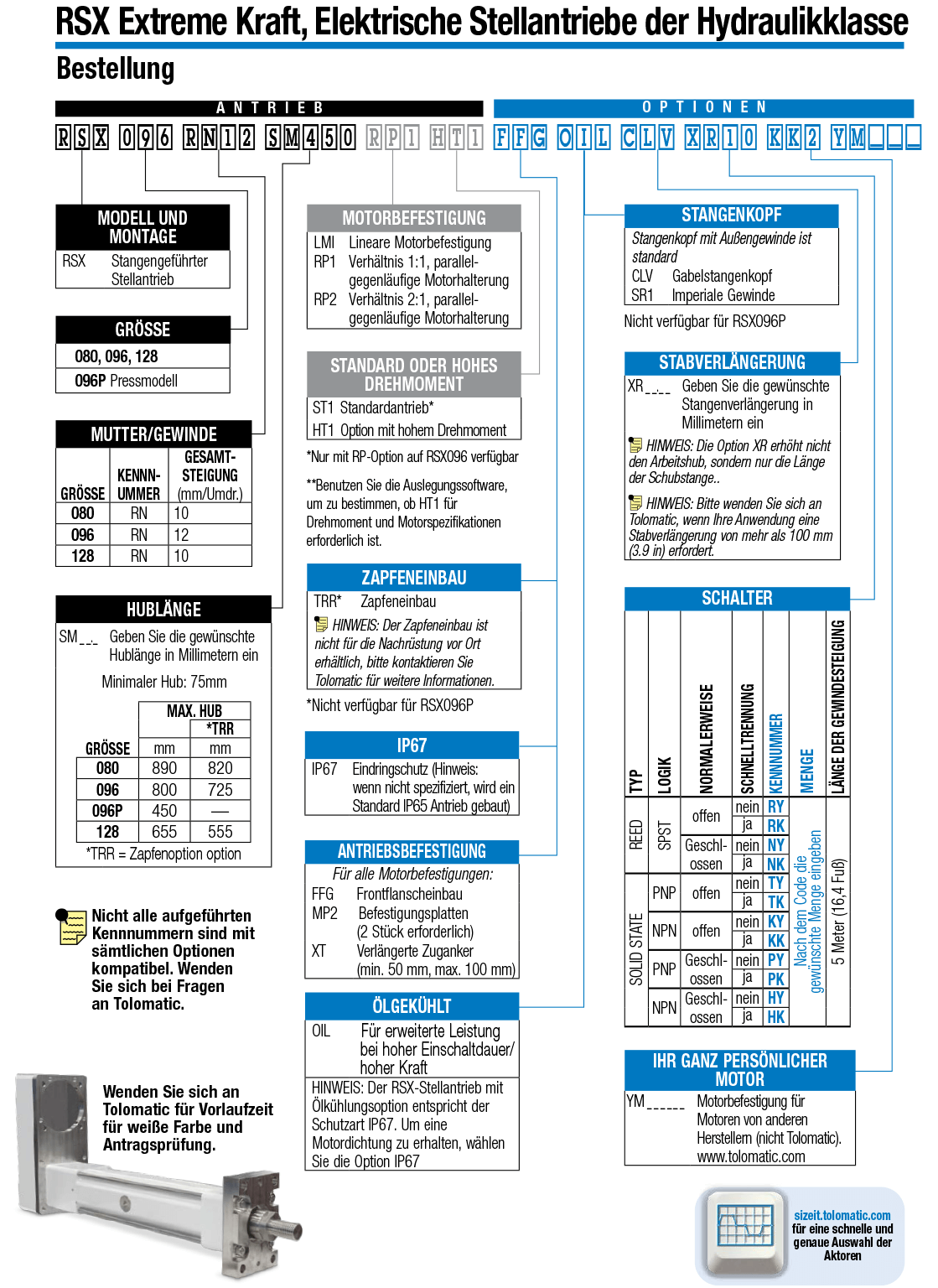

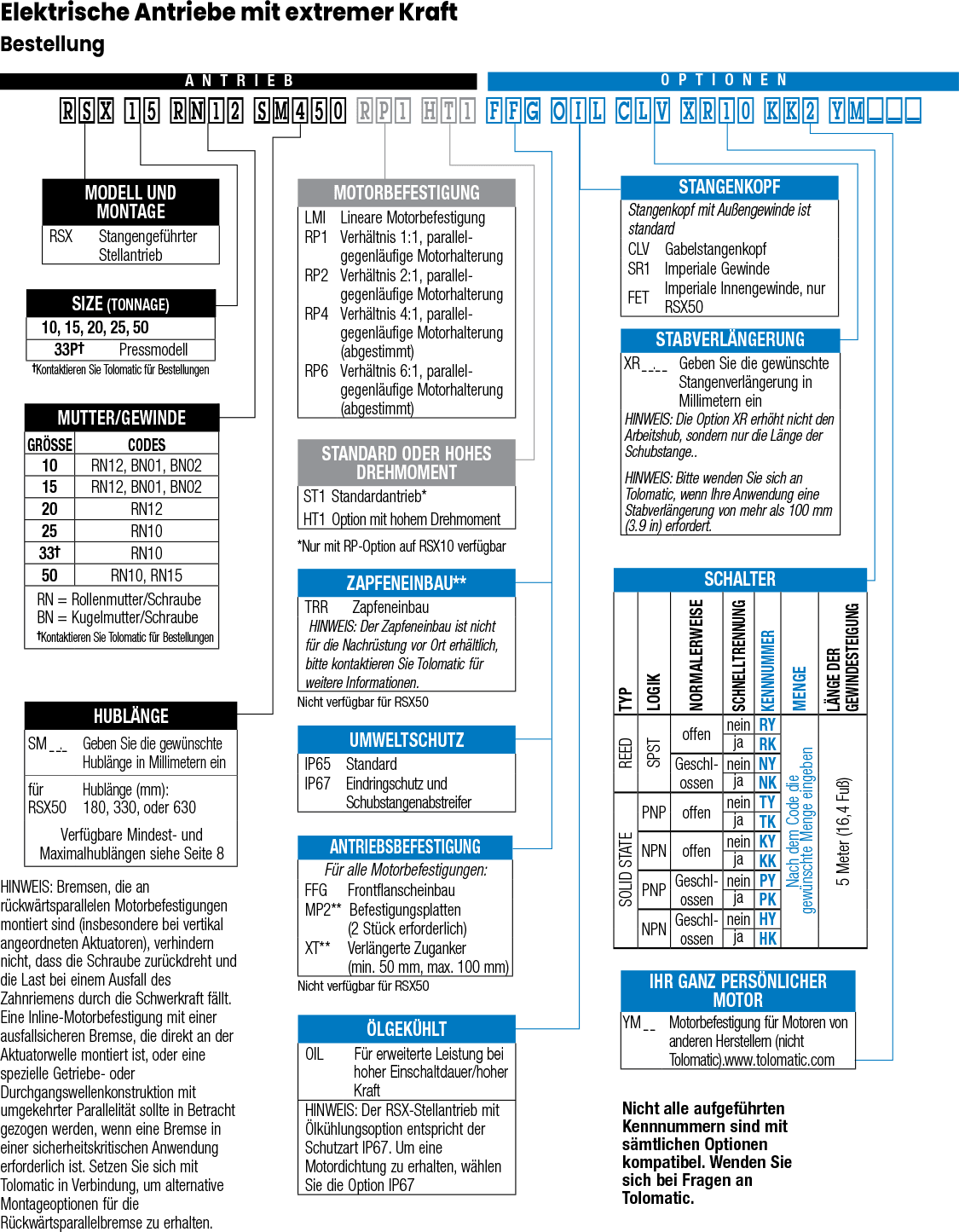

Bestellung - RSX

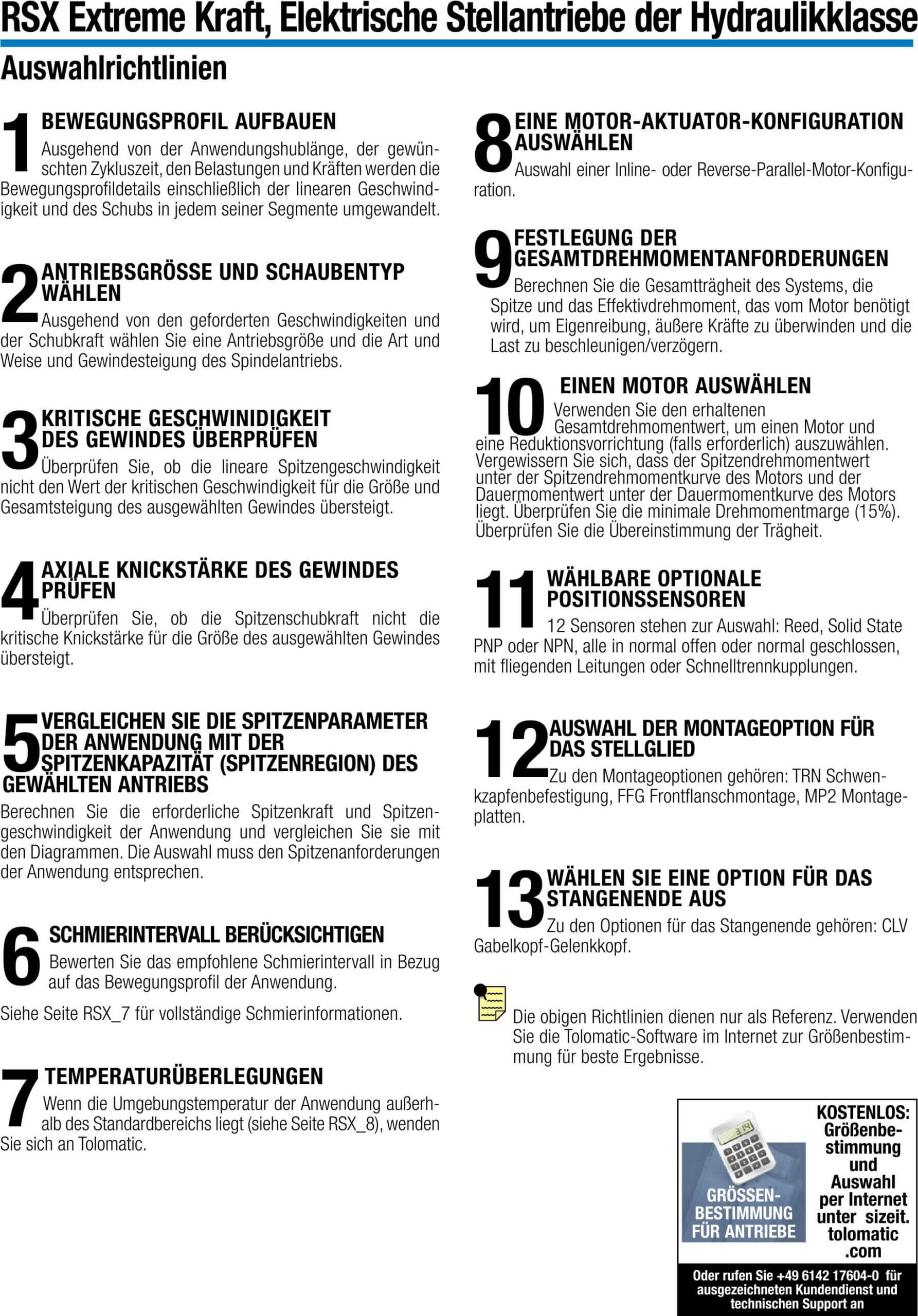

Auswahlrichtlinien RSX
