Elektrische, lineare RSA-ST Stangenantriebe
Der elektrische, lineare RSA-ST Stangenantrieb vereint hervorragende Genauigkeit mit geringer bis mittlerer Schubkraftkapazität.
Die elektrischen, linearen RSA-ST Stangenantriebe zeichnen sich durch eine präzise, mittlere Kraftübertragung aus und eignen sich daher ideal als Ersatz für Pneumatikzylinder. Hochdrucklager und interne Stoßfänger sorgen für eine hohe Belastbarkeit. Ein robustes, stabiles Aluminiumgehäuse ermöglicht die einfache Montage von Schaltern und Sensoren. Diese elektrischen, linearen Stangenantriebe eignen sich als Ersatz für pneumatische Komponenten, allgemeine Bewegungssteuerungsanwendungen und vieles mehr.
- 6 Baugrößen mit individuellen Hublängen von 305 bis 1524 mm (12 bis 60 Zoll)
- Maximale Schubkräfte von bis zu 18 kN (4028 lbf)
- Gewinde-Mutter-Kombinationen mit Fest-, Kugel- und Sinterlager
- Erhältlich mit Gewinde/Mutter mit spielarmem Lager
- Verschiedene Montageoptionen

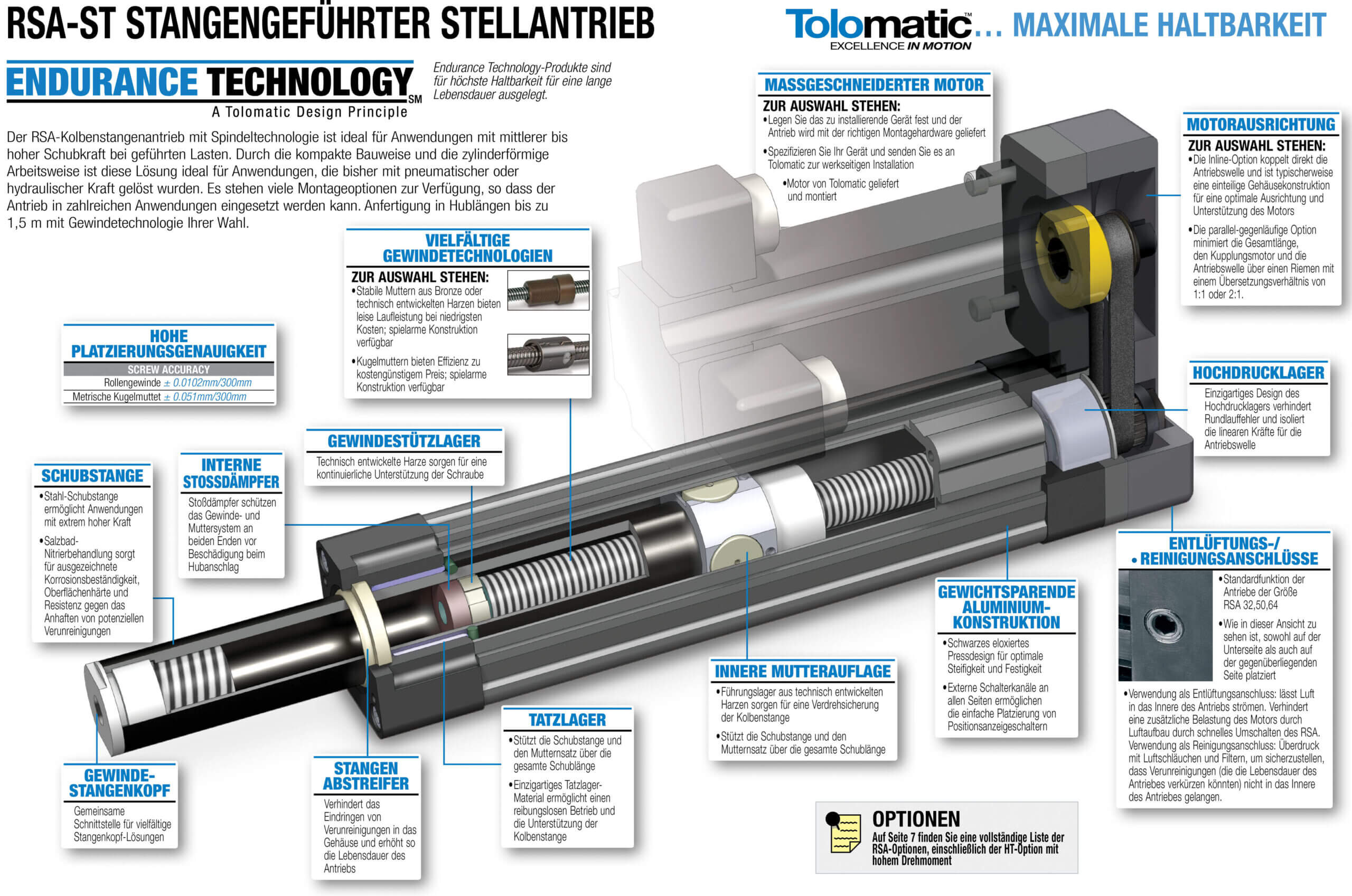

Elektrischer RSA-ST Stangenantrieb
RSA Optionen
NULL

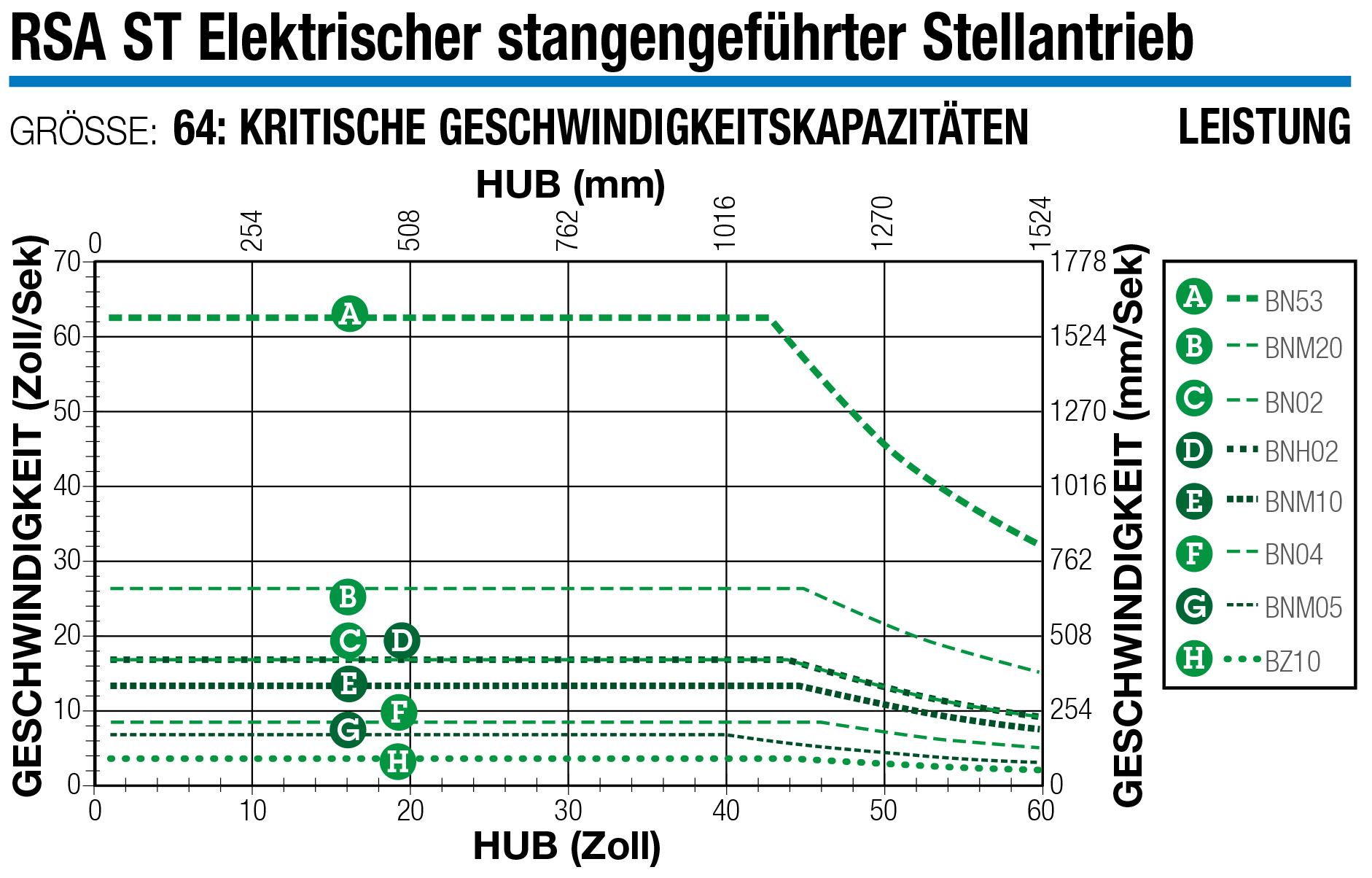

RSA-ST 64, kritische Geschwindigkeit, Kapazitäten

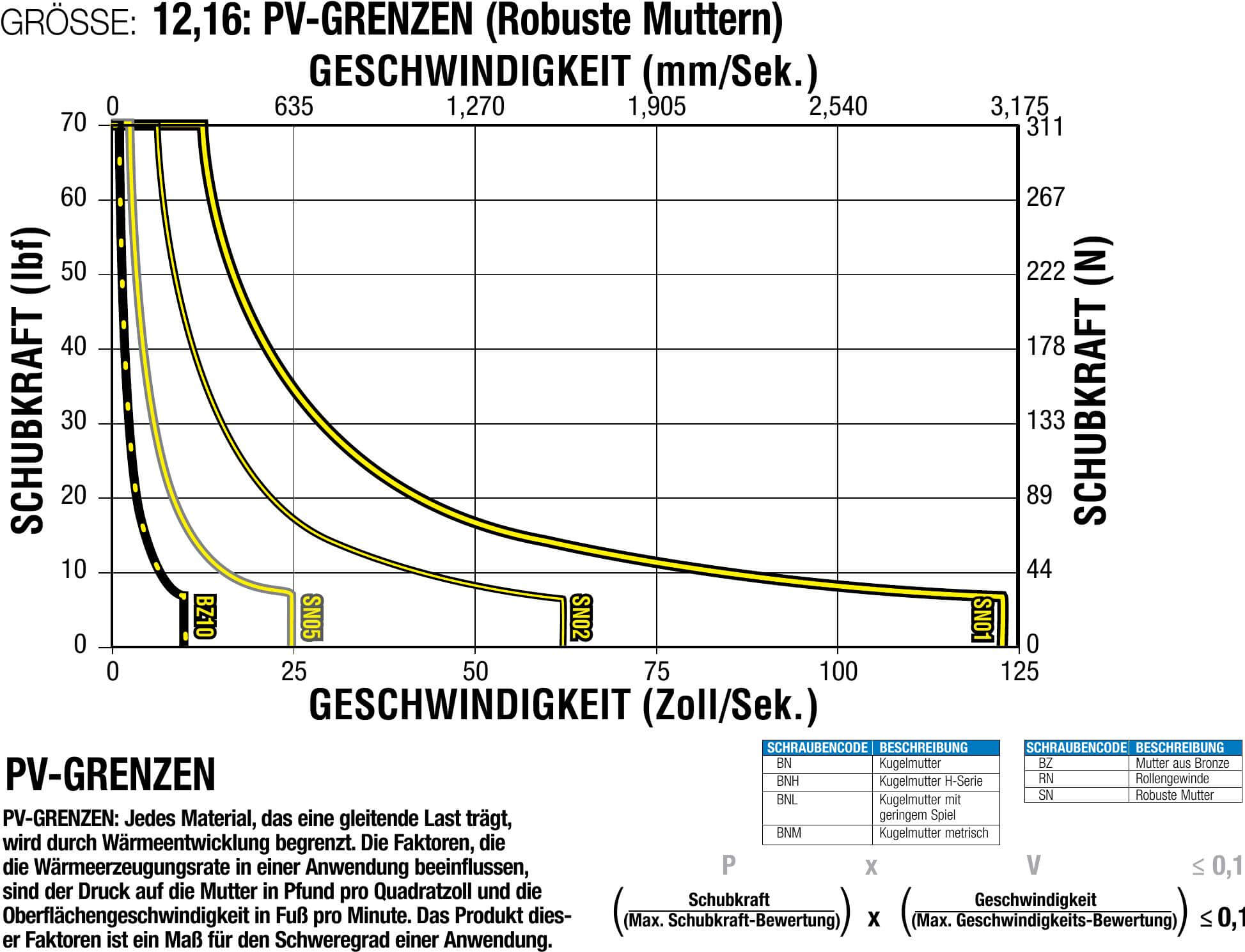

RSA-ST 12.16, PV-Limits (feste Muttern)

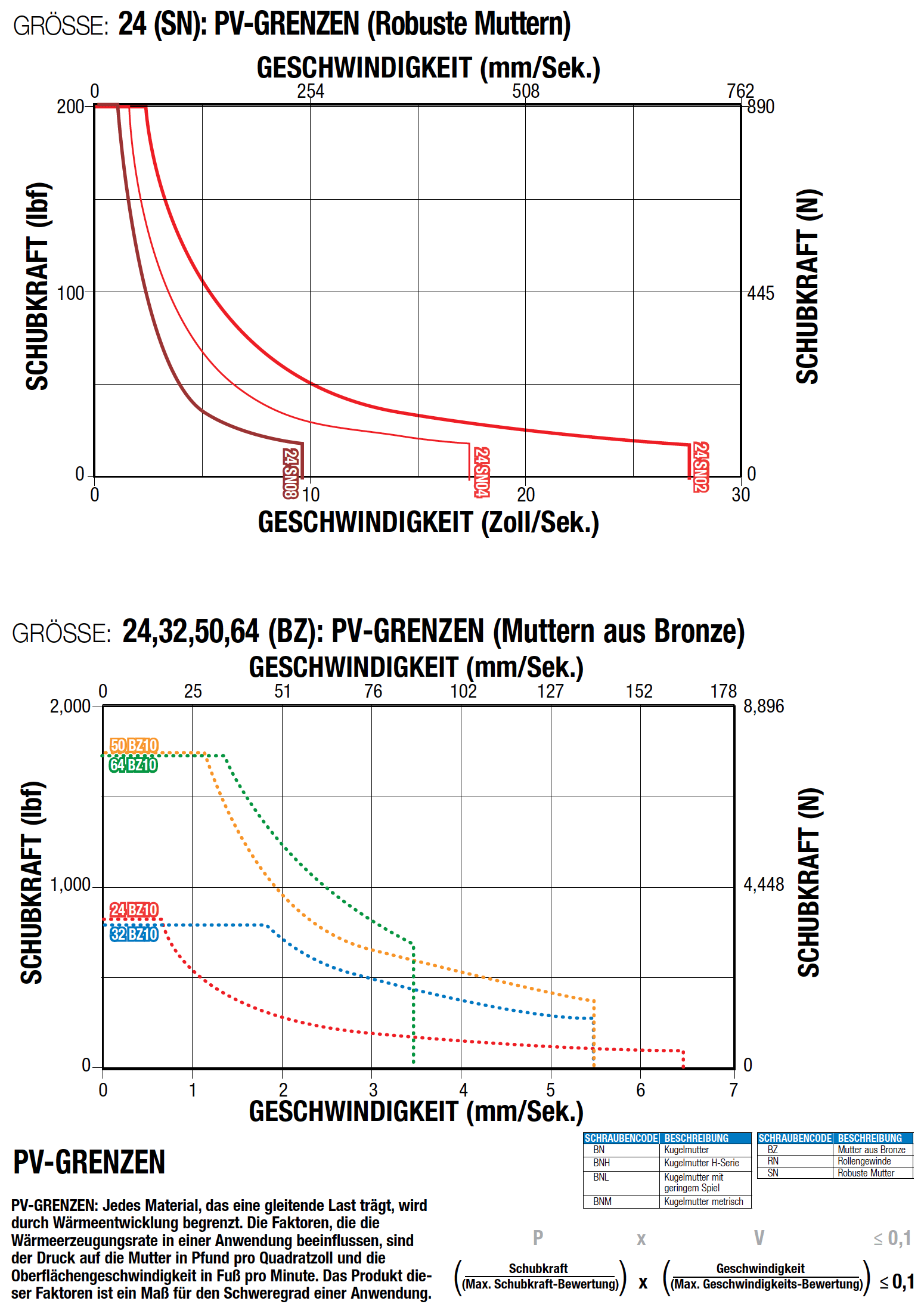

RSA-ST 24, 32, 50, 64, PV-Limits (feste Muttern und Bronzemuttern)

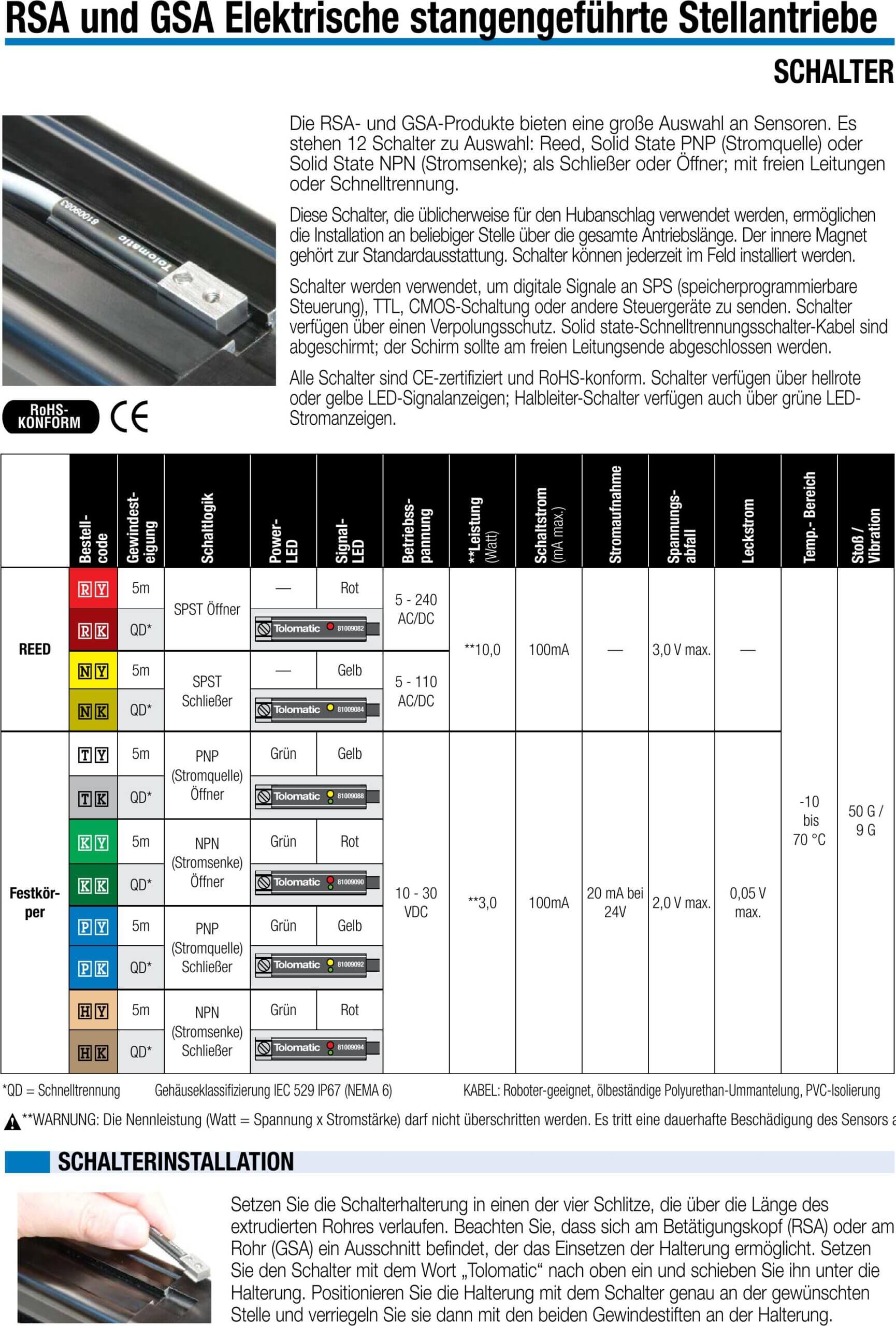

RSA Schalter, Spezifikationen und Installation

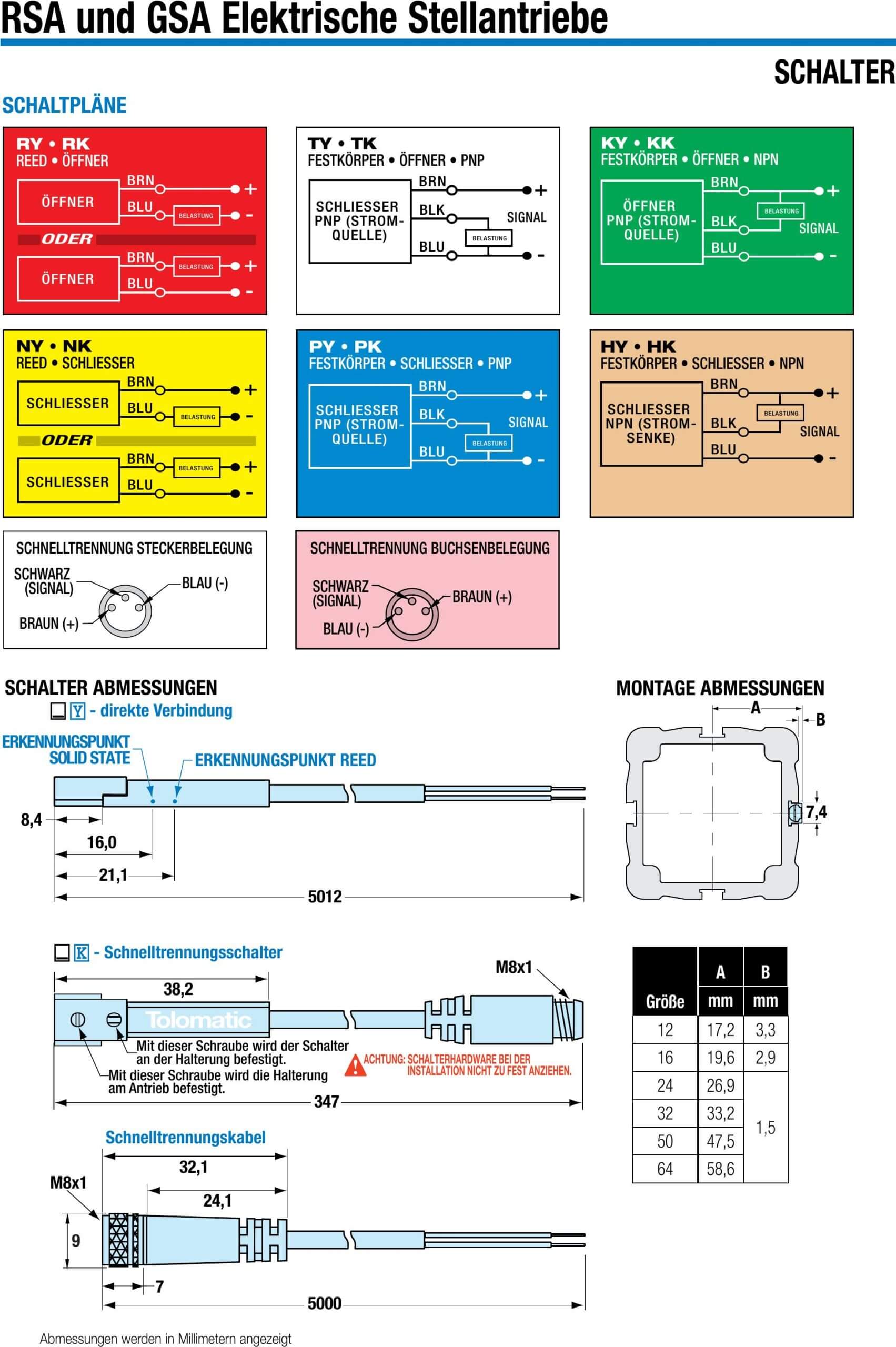

RSA Schalter, Verdrahtung und Abmessungen
RSA-ST Stellantrieb, Gewichte

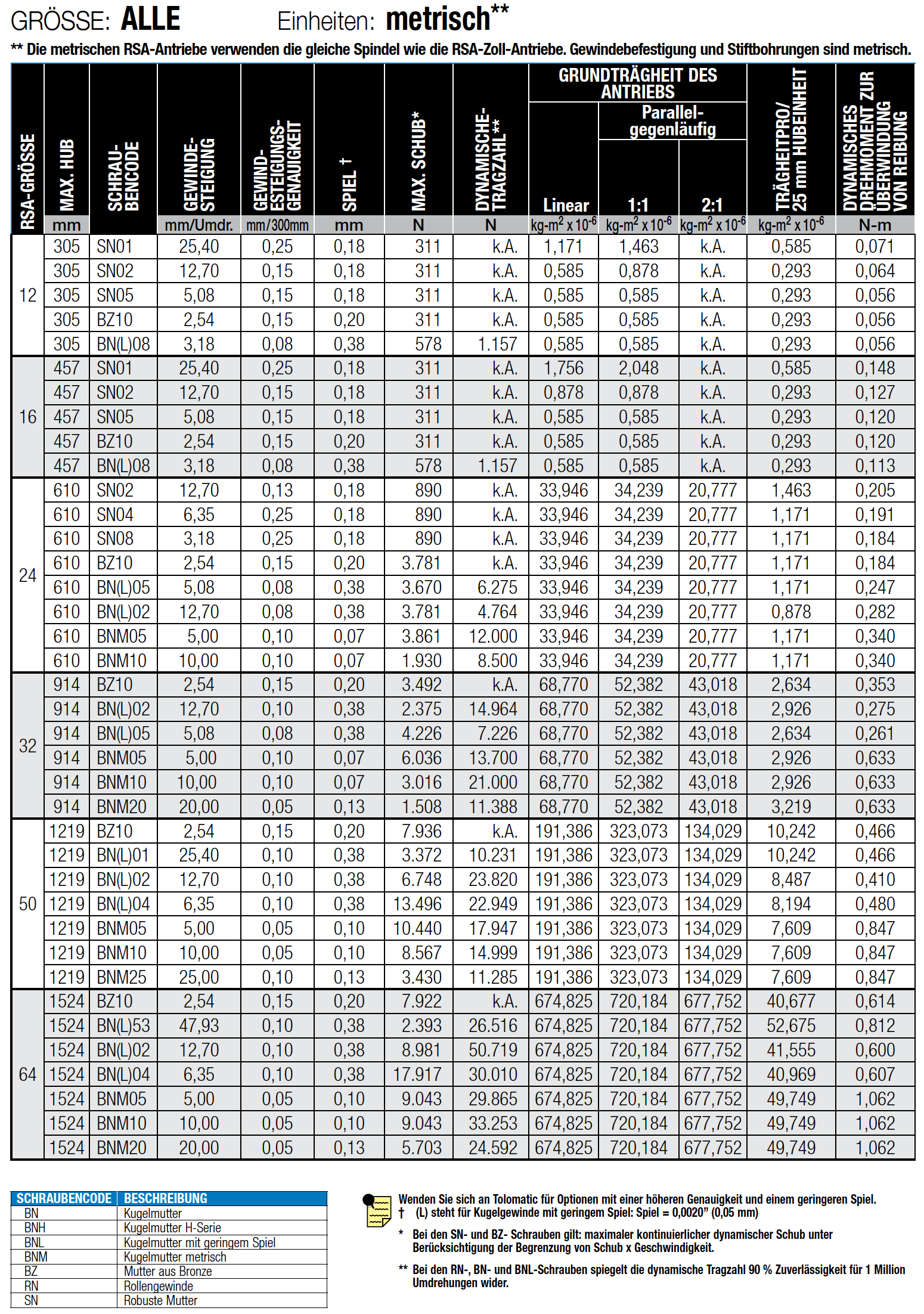

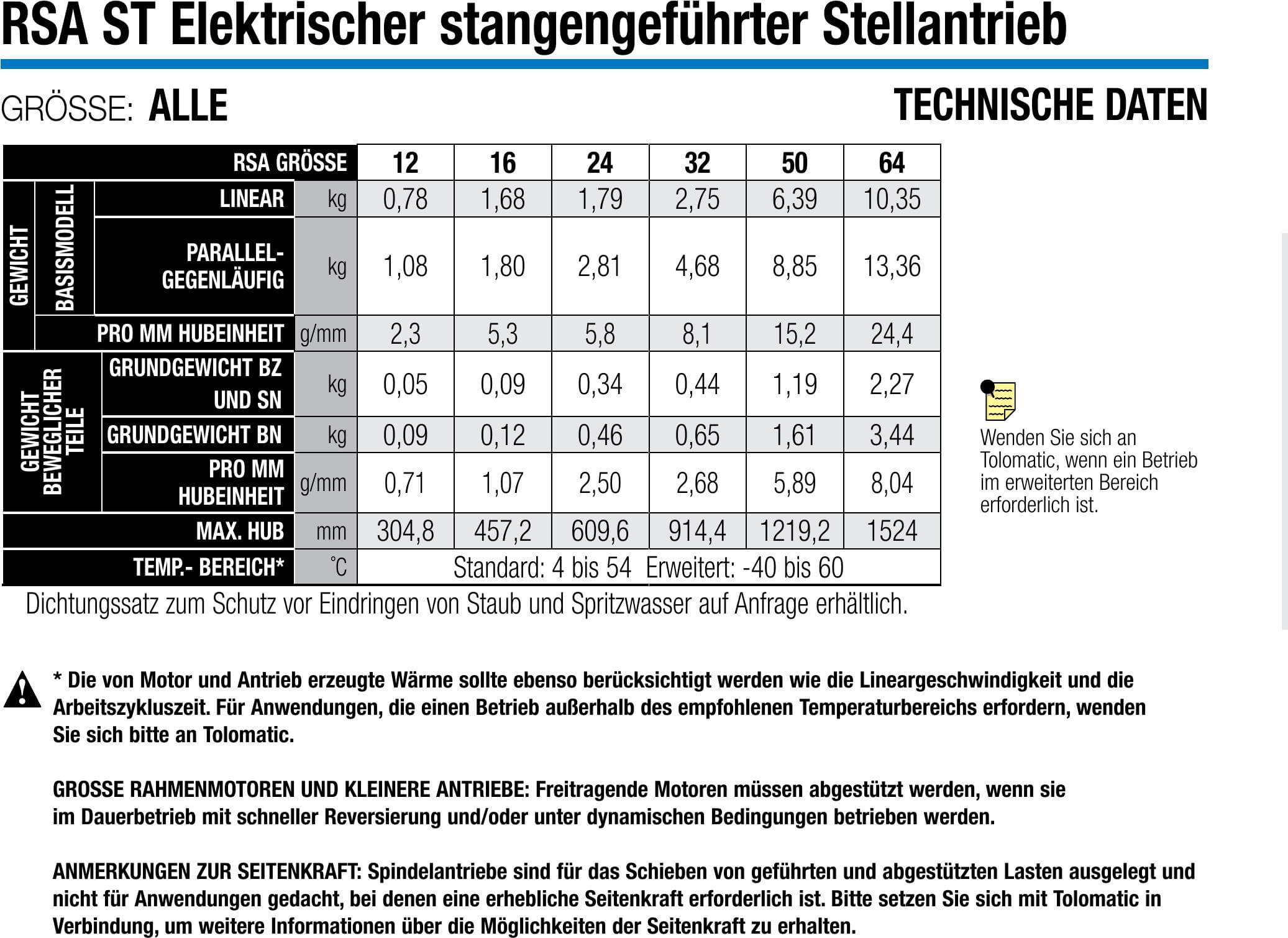

RSA-ST Stellantrieb, Spezifikationen

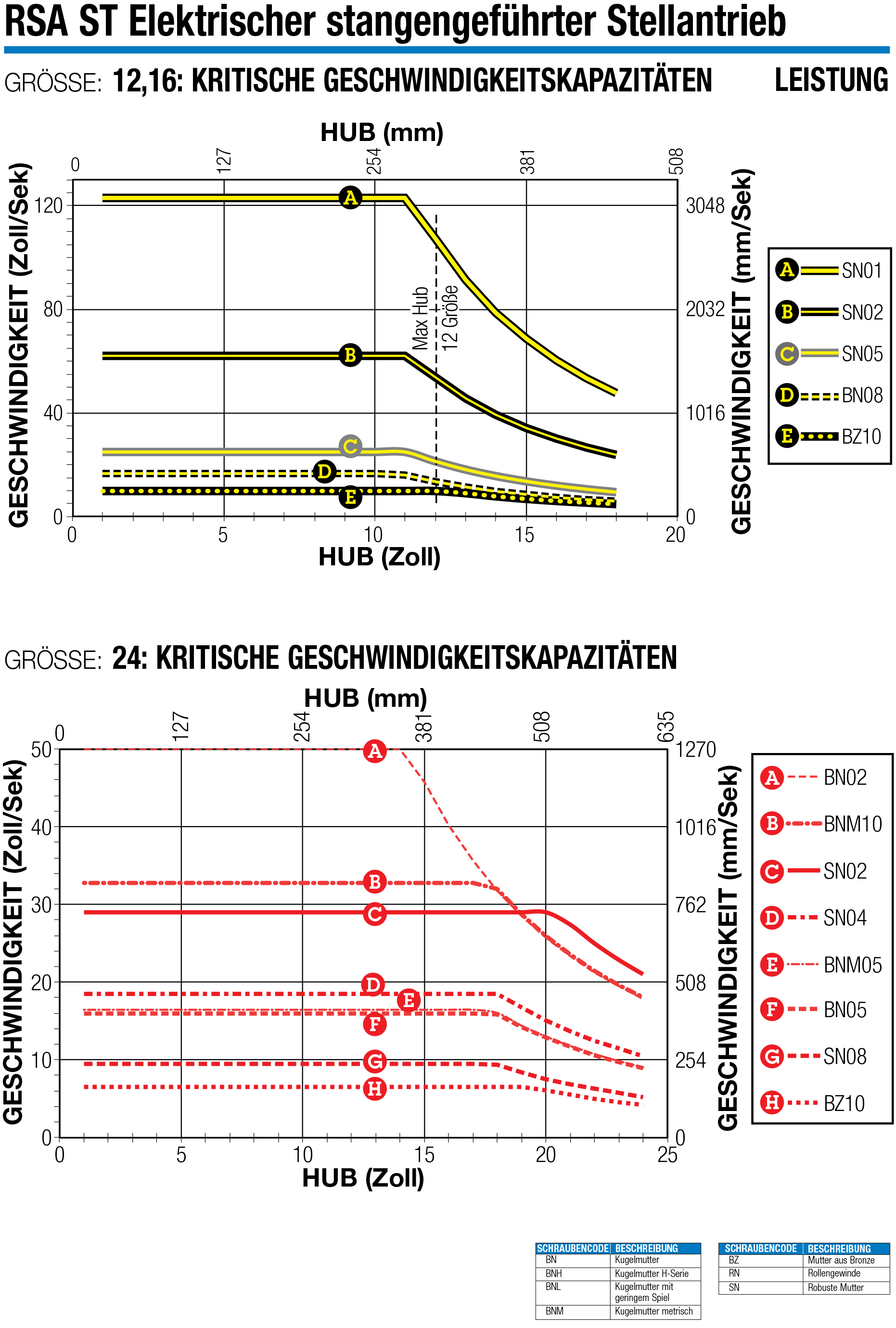

RSA-ST 12, 16, 24, kritische Geschwindigkeit, Kapazitäten

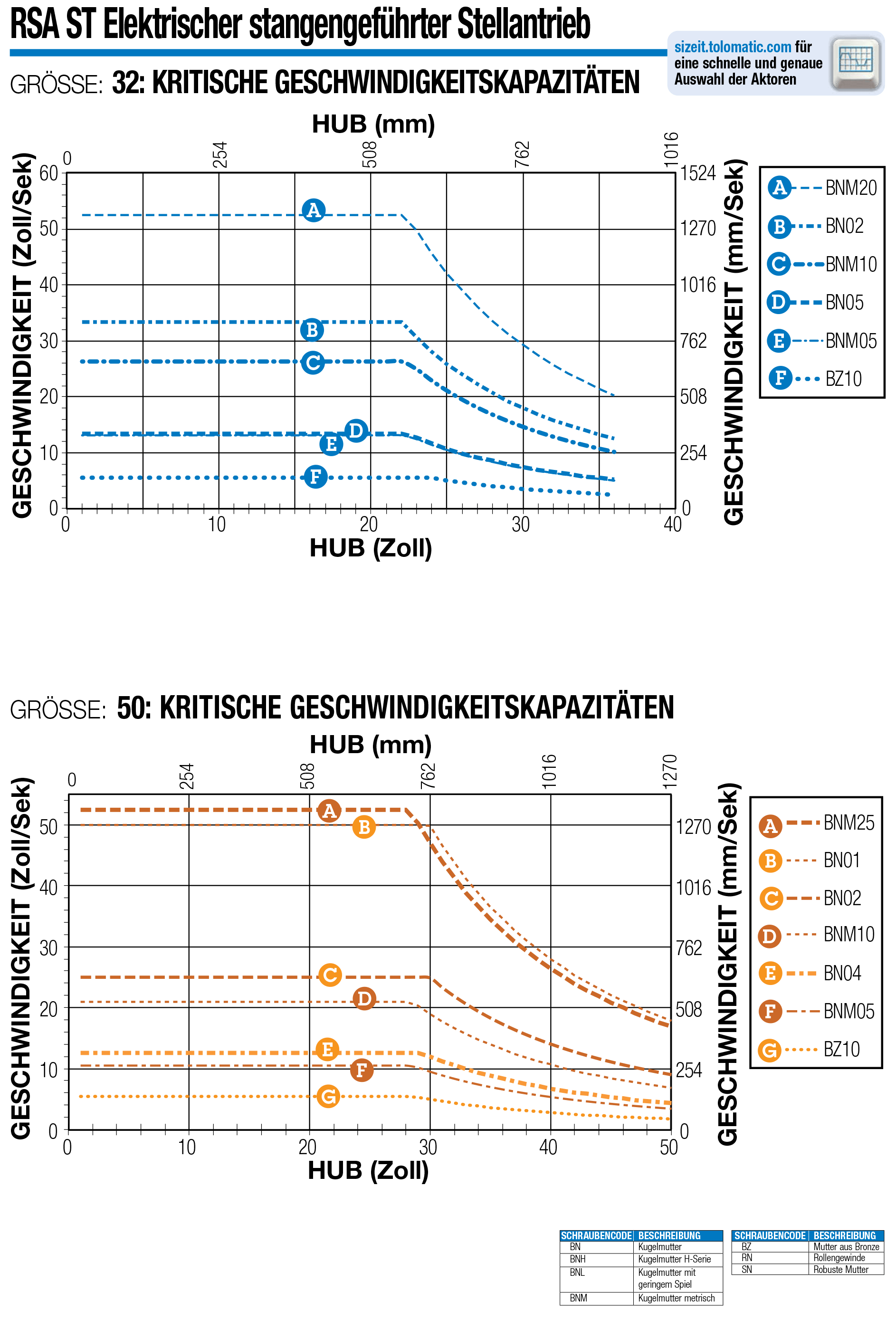

RSA-ST 32, 50 kritische Geschwindigkeit, Kapazitäten

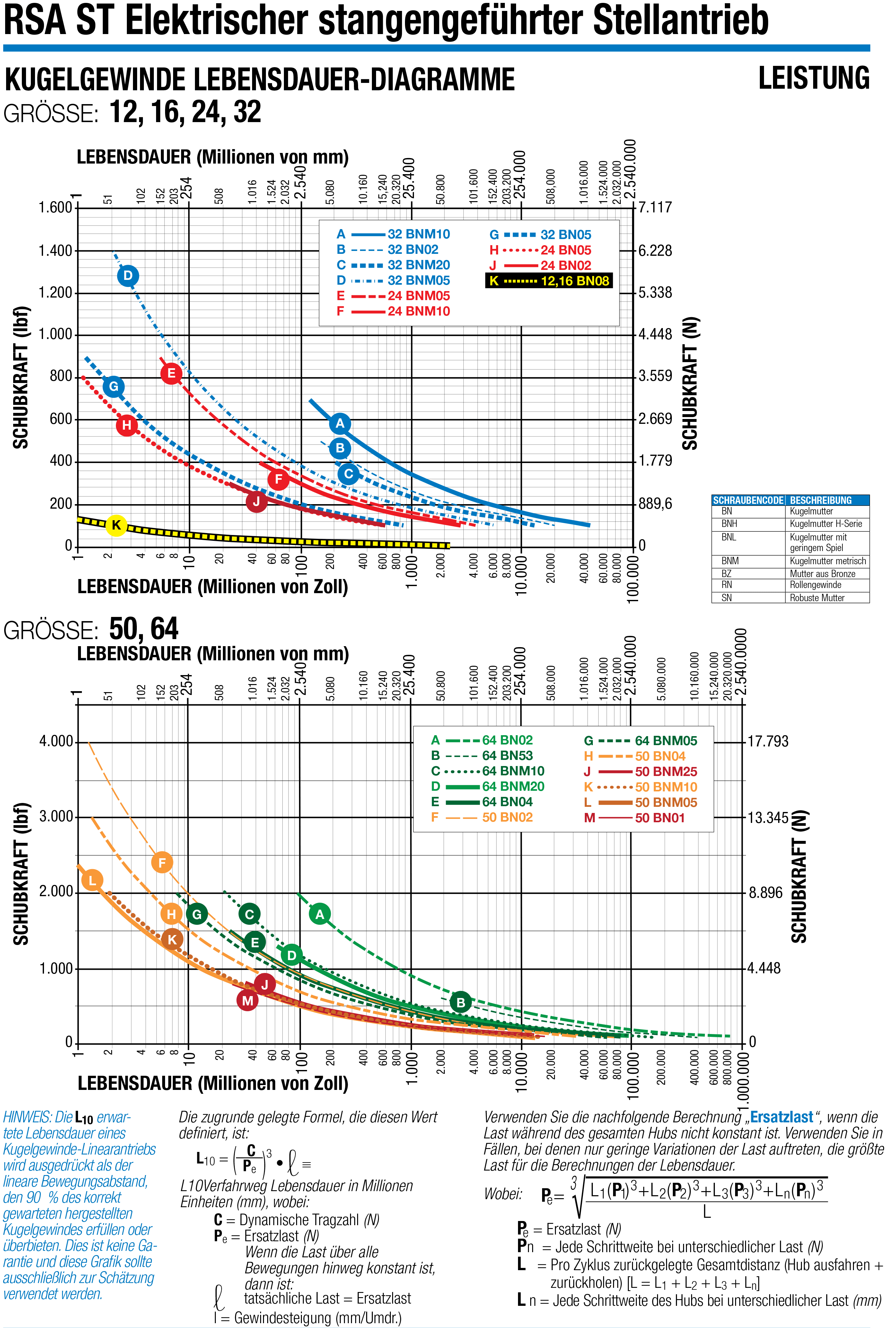

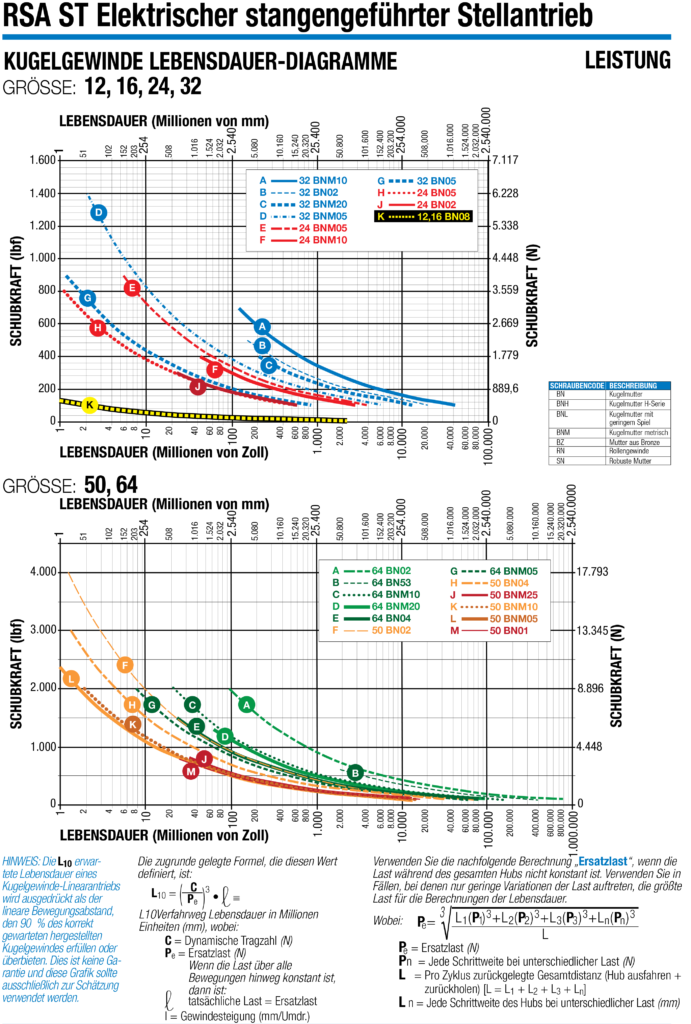

RSA-ST, Kugelgewinde, Grafik zur Lebensdauer

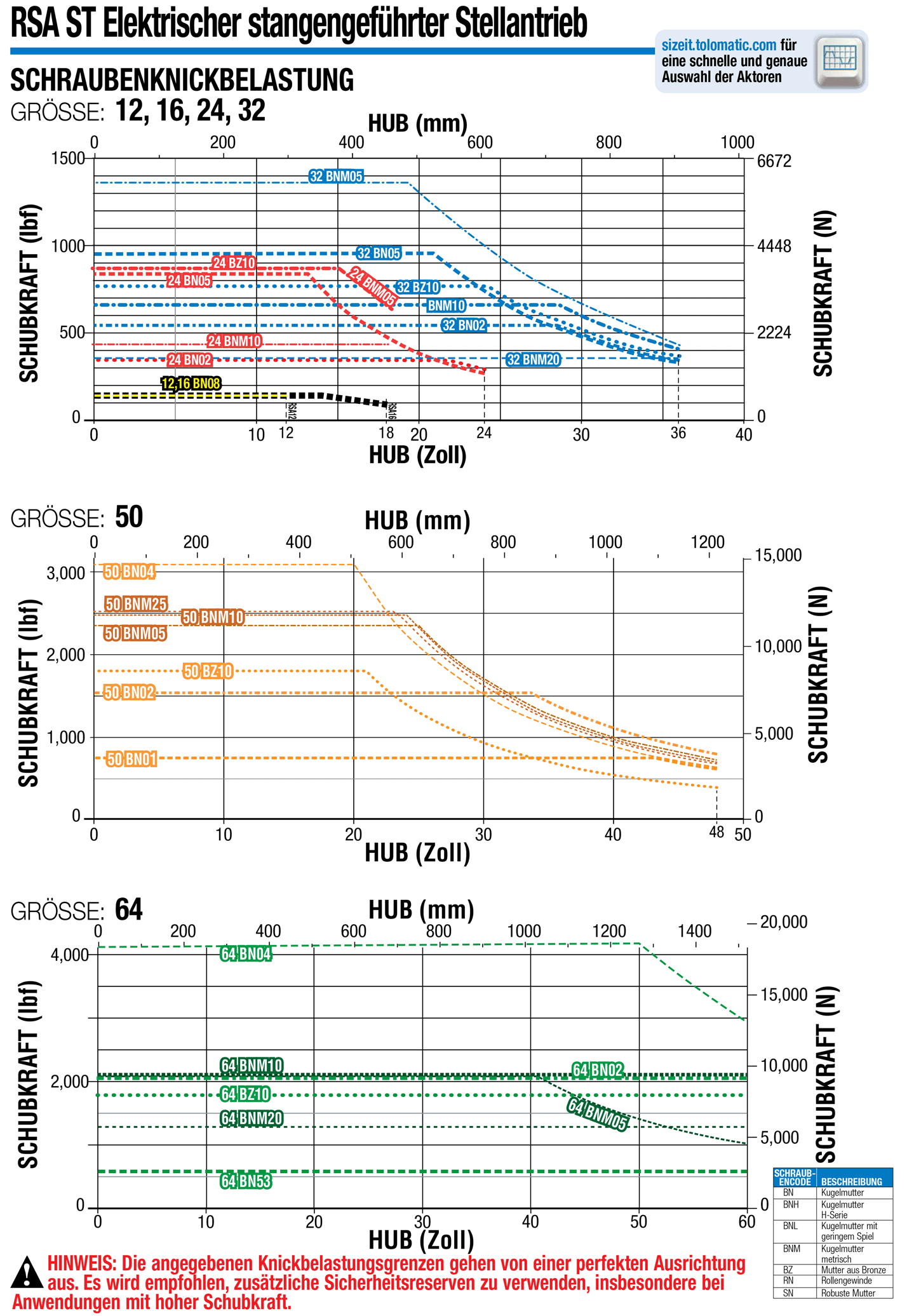

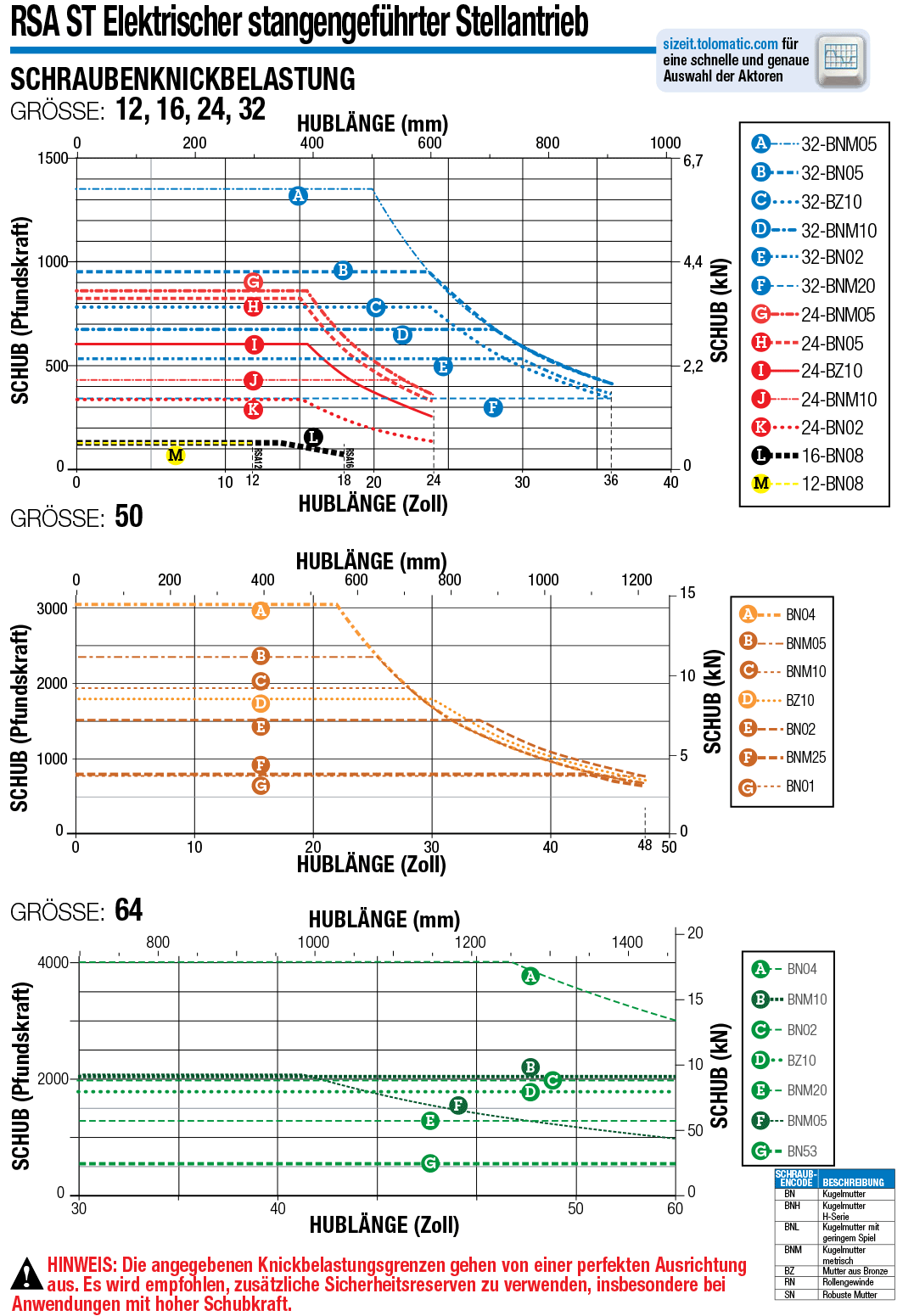

RSA-ST Gewinde, Knickbelastung

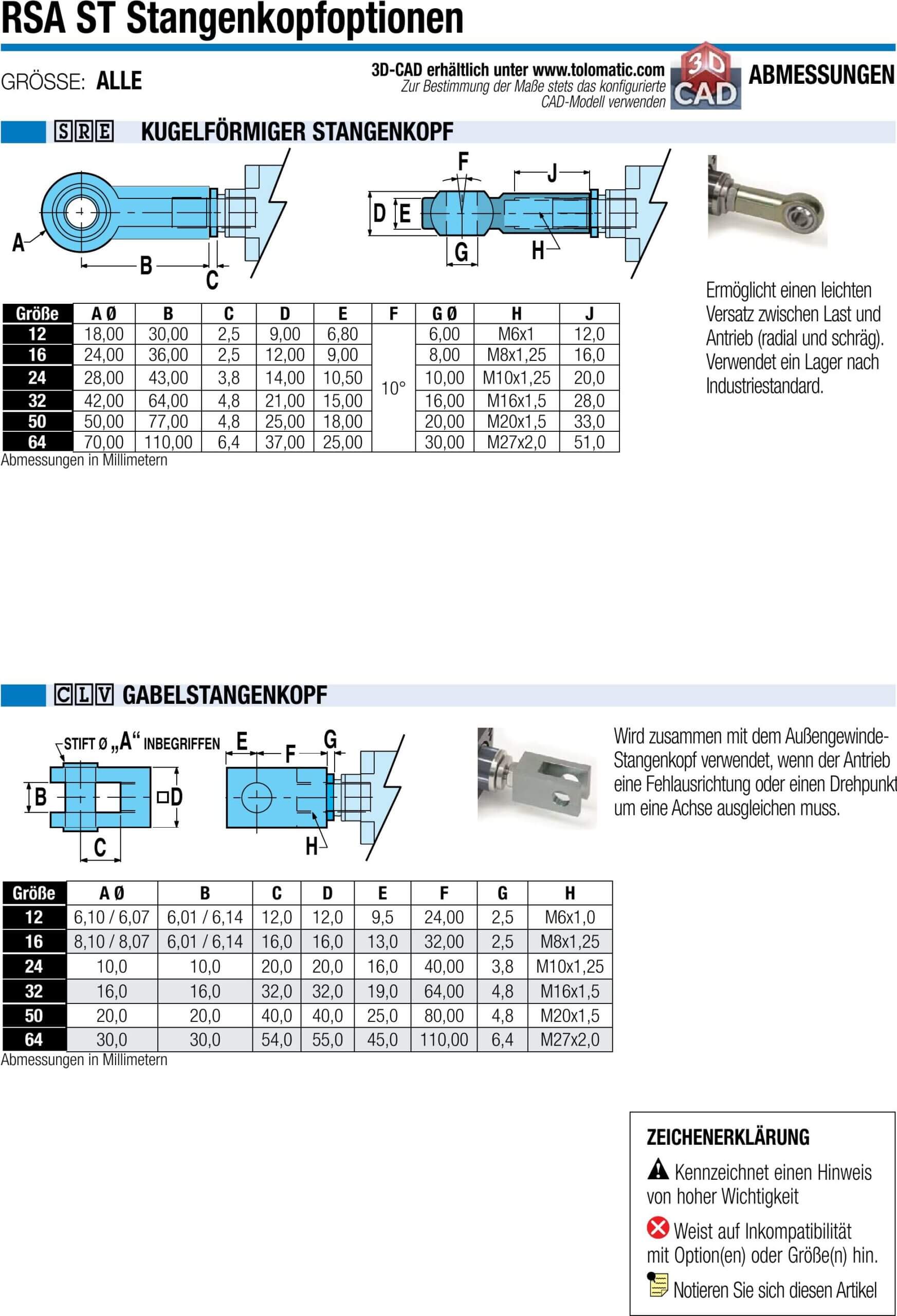

RSA-ST Stangenkopfoptionen: sphärischer Stangenkopf und Gabelstangenkopf

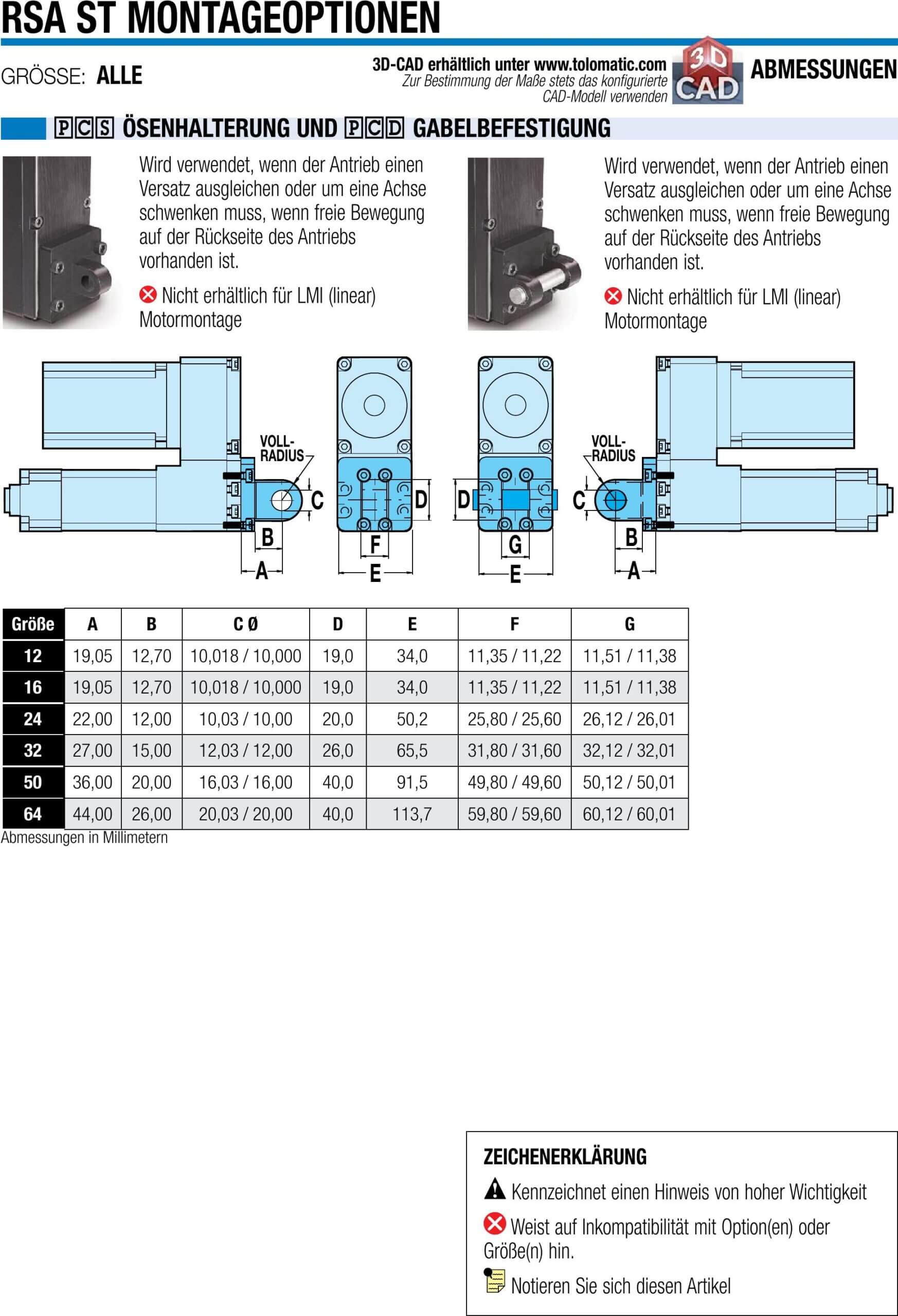

RSA-ST Montageoptionen: Öse, Gabelkopf

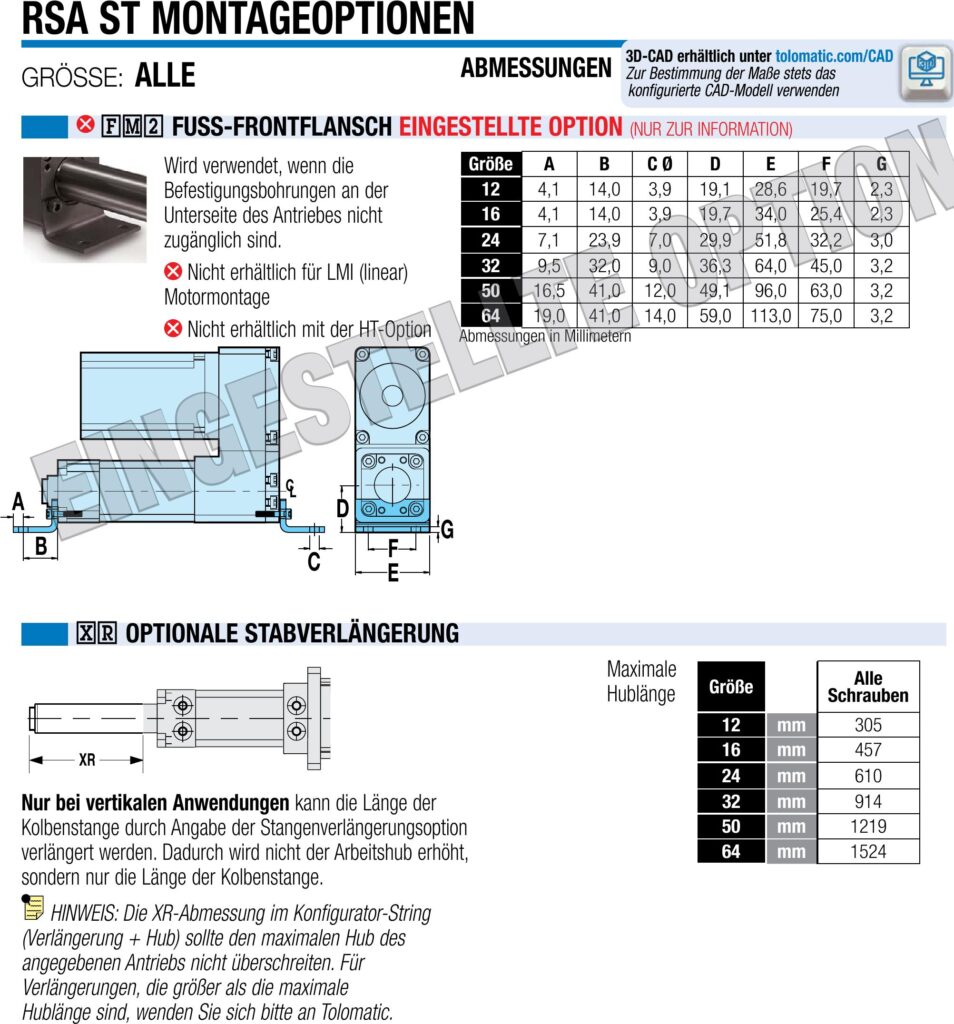

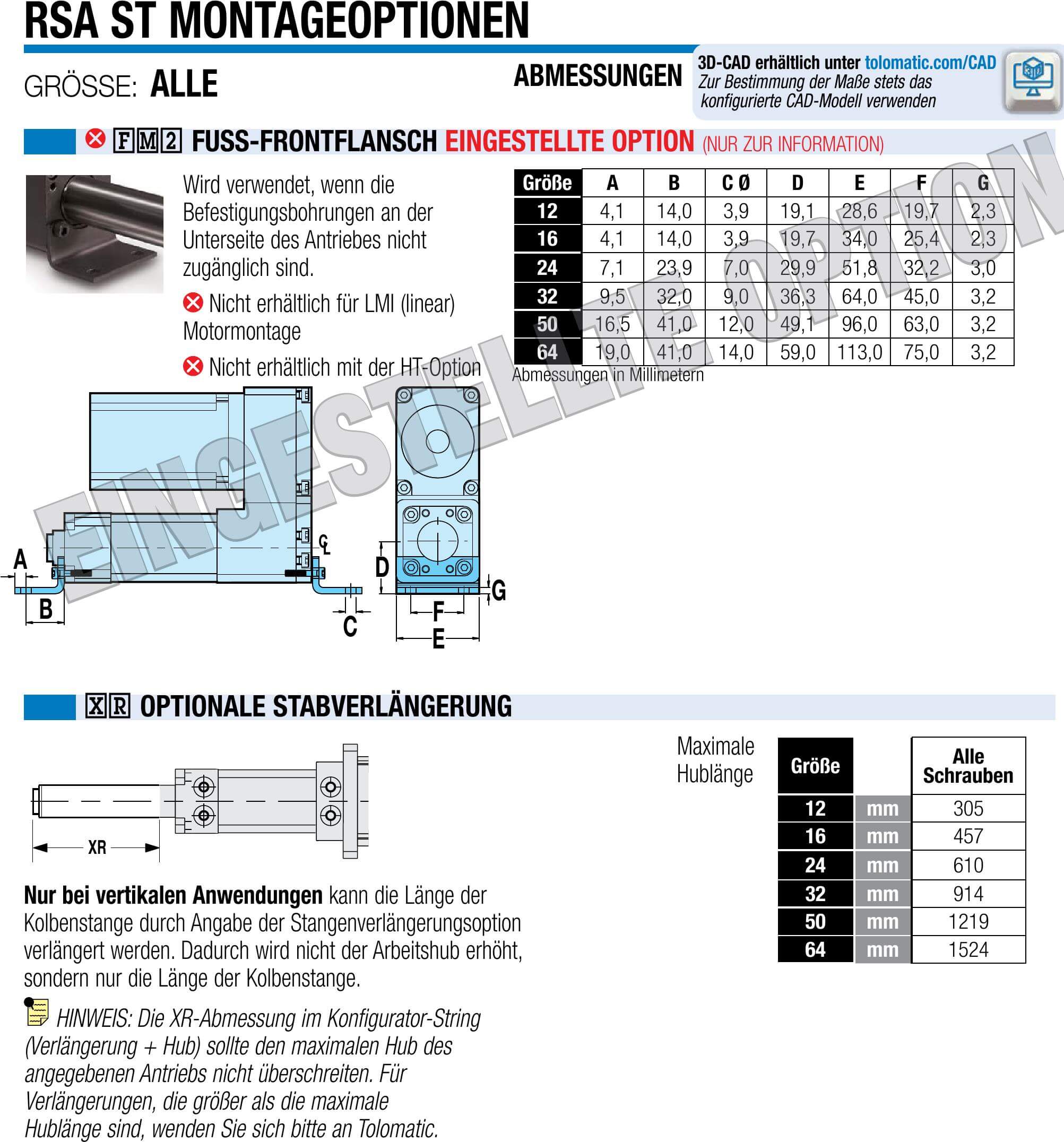

RSA Abmessungen FUSS-FRONTFLANSCH

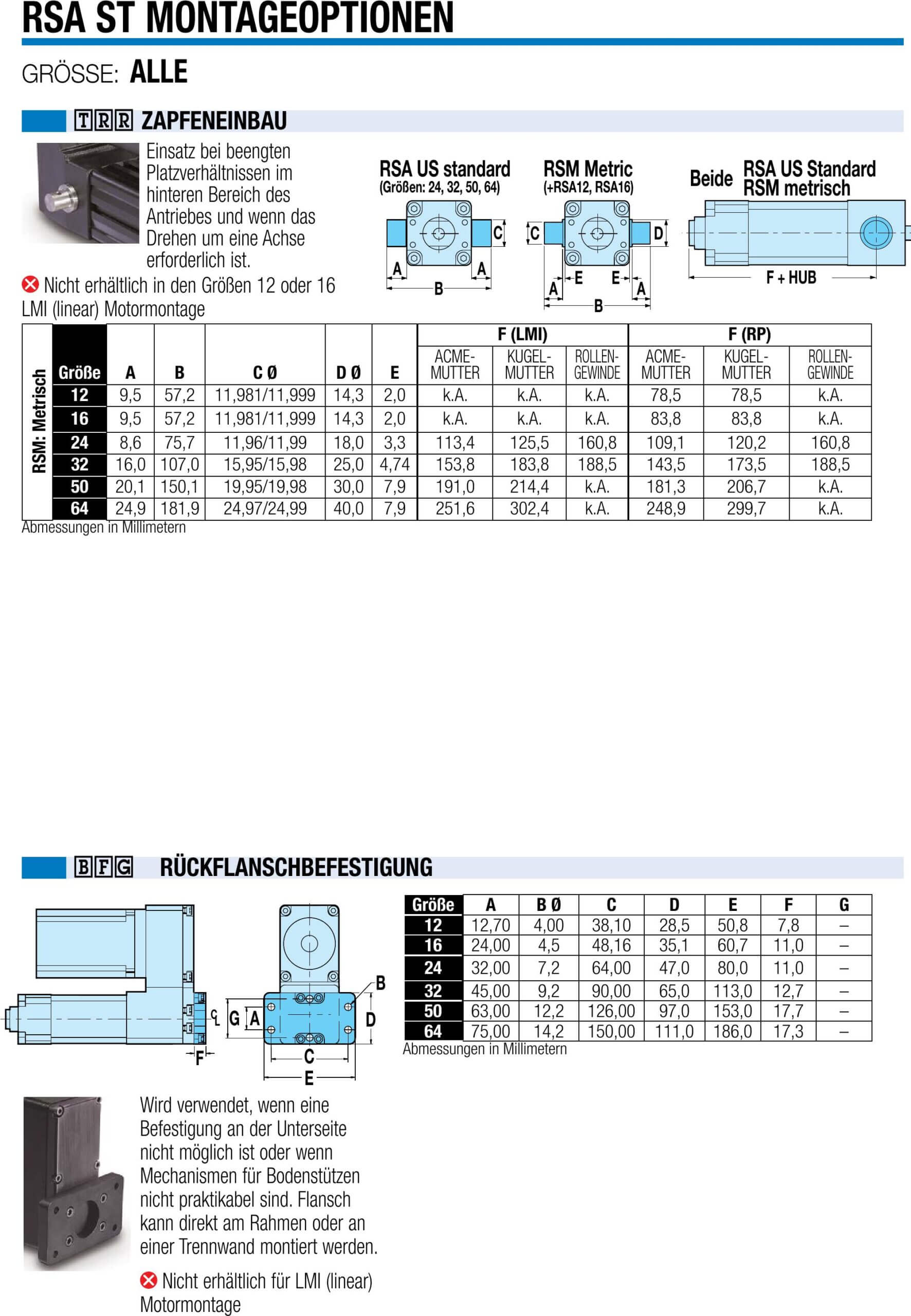

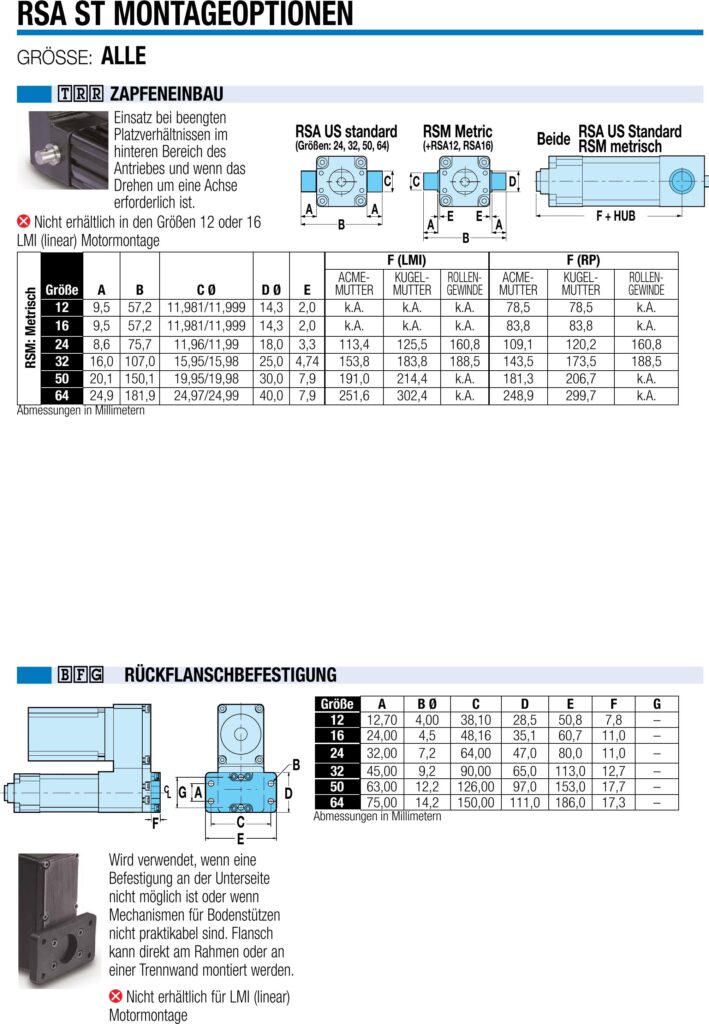

RSA ST Montageoptionen, Zapeneinbau, Ruckflanschbefestingung

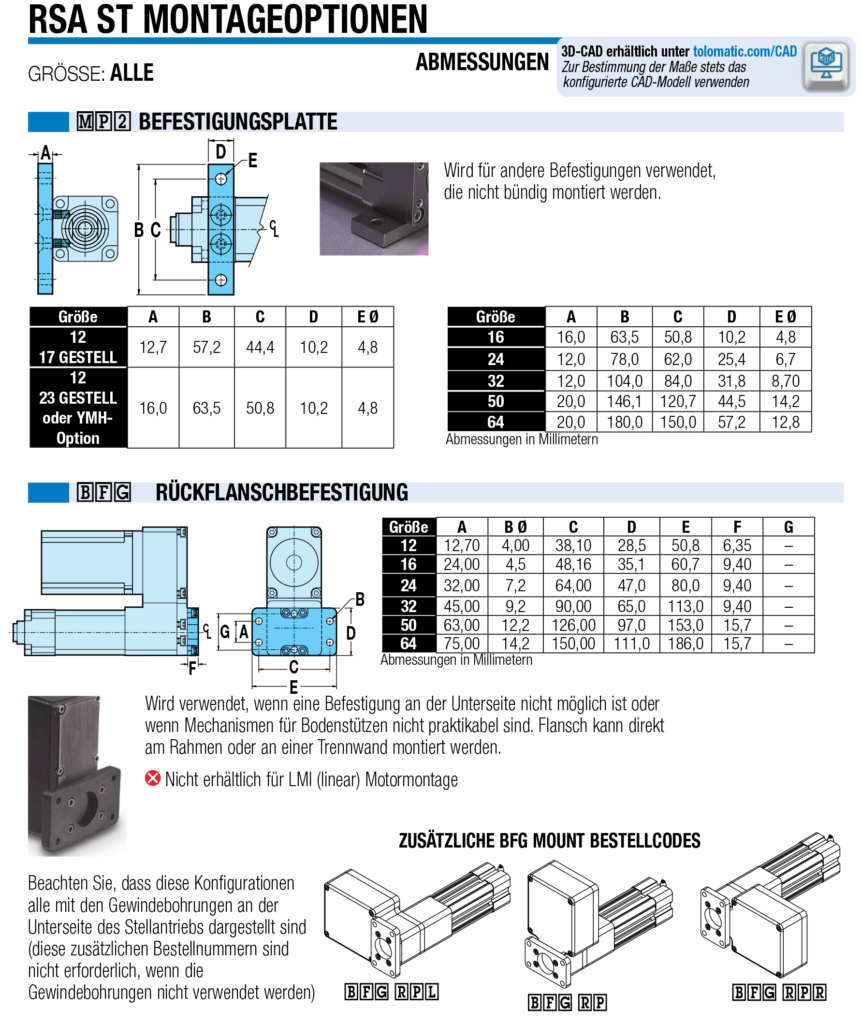

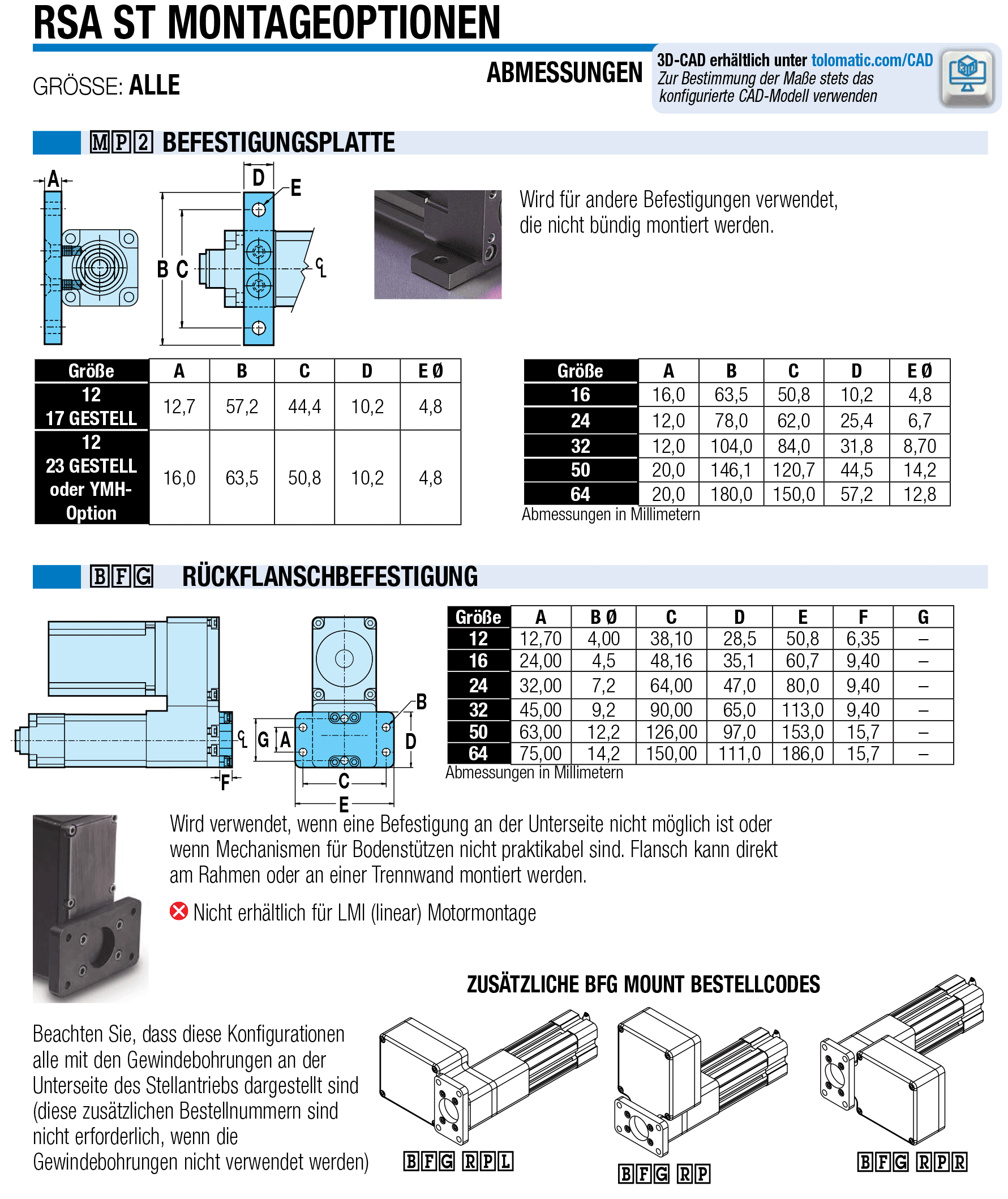

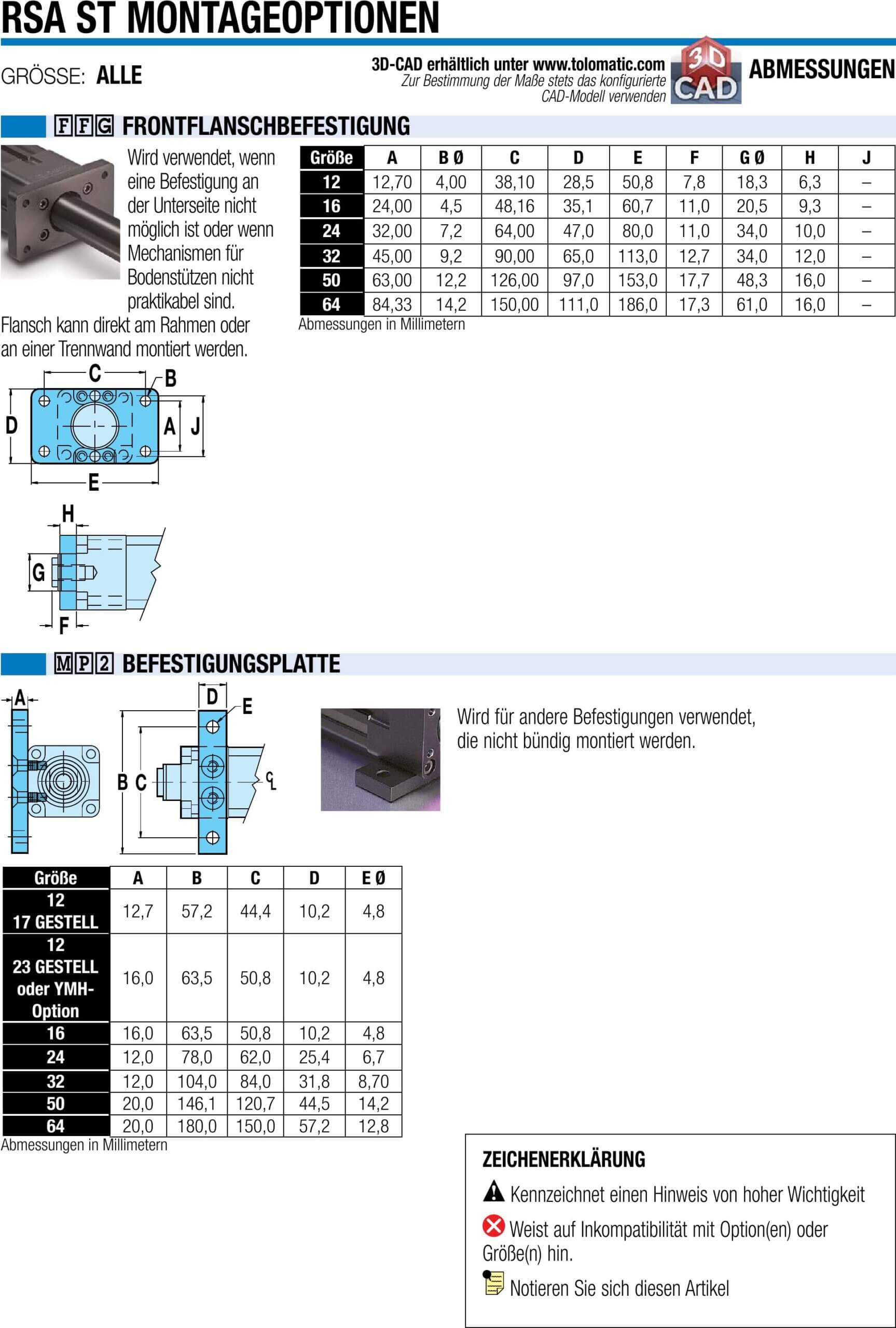

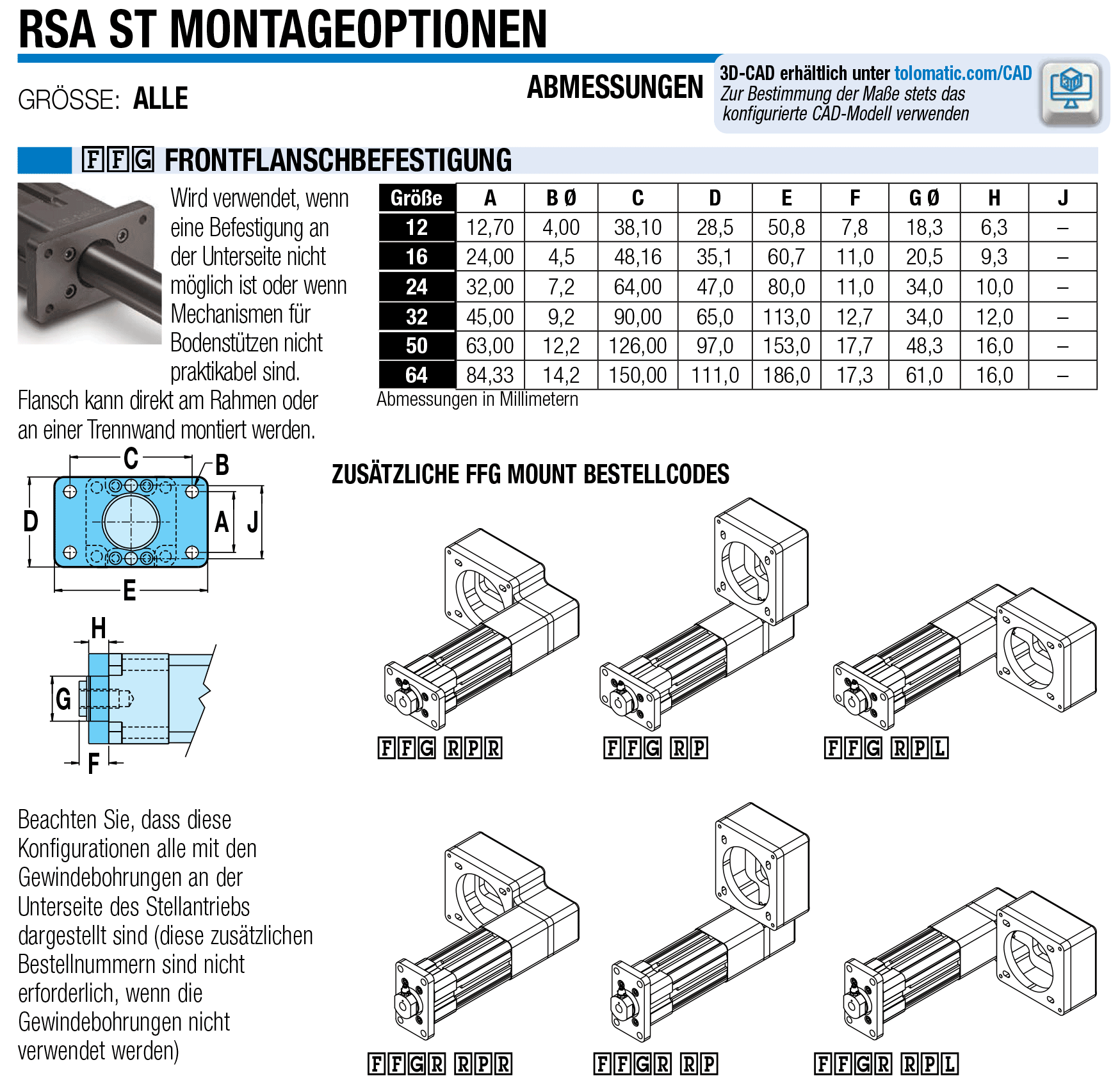

RSA ST Montageoptionen, Frontflanschbefestingung, Befestigungsplatte

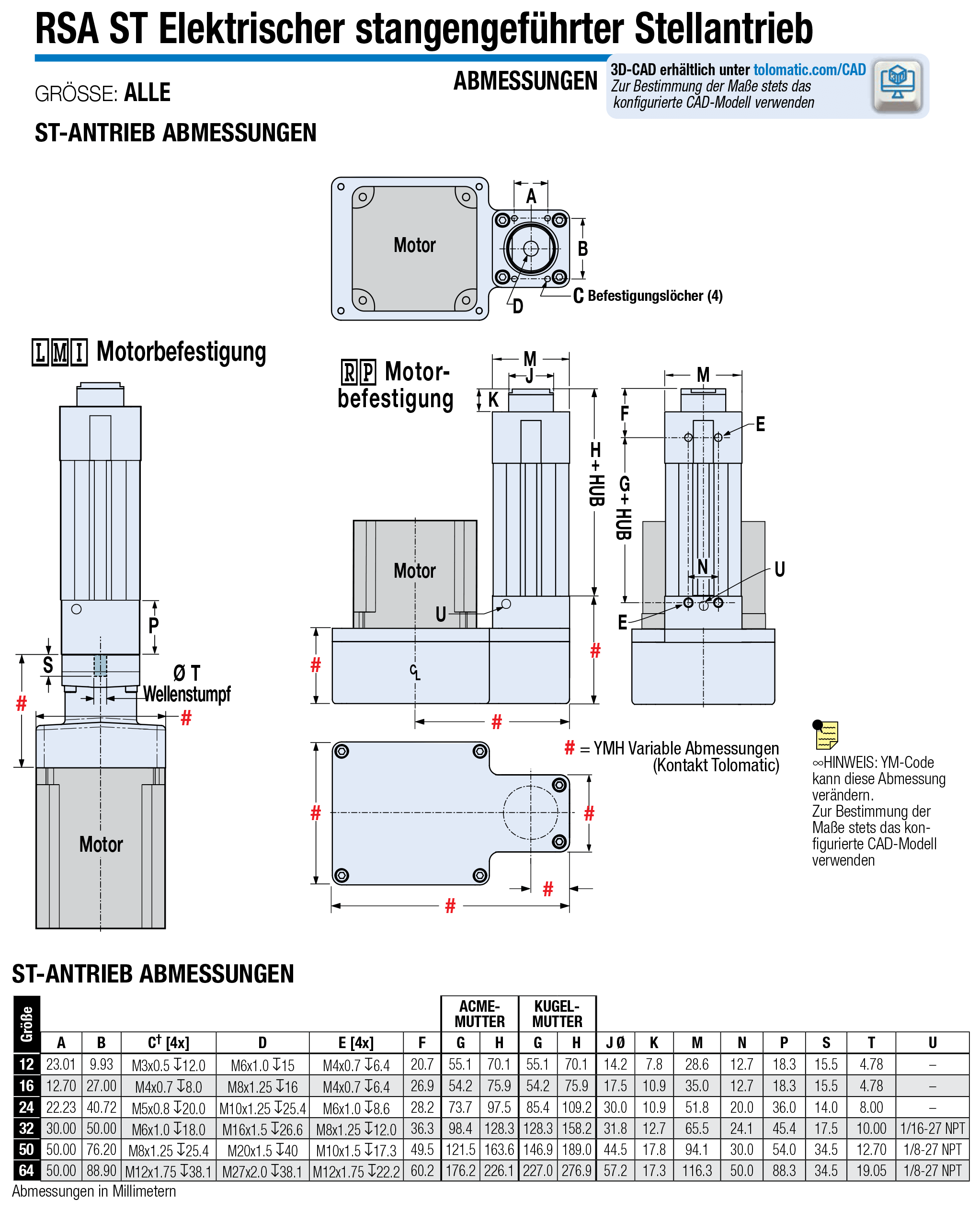

RSA-ST Stellantrieb, Abmessungen
Z12 Zerk Orientierung
RSA RP Umgekehrte Parallele Montage-Reihenfolgecodes
RSA-ST Stangenkopfoptionen: Richtschloss und Außengewinde
RSA-RP Montageoptionen
Infozentrum
Kataloge und Broschüren
- Antriebe für aktive Sicherheitsbarrieren (English, Actuators for Active Security Barriers brochure)
- Elektrischer RSA/GSA Kolbenstangenantrieb – Katalog (RSA/GSA Actuator brochure, German)
- Corporate Overview-Linear Motion Solutions Brochure (English)
- RSA-GSA Electric Linear Rod Actuators
- SOLUCIONES DE CONTROL DE MOVIMIENTO (Spanish, Corporate Overview-Motion Control Solutions Brochure)
- UNTERNEHMENSÜBERSICHT (German, Corporate Overview)
- OEM Actuator Solutions Brochure
- 公司概述 (Chinese, Corporate Overviews Brochure)
- Brochure sur l'entreprise Tolomatic (French, Corporate Overview-Linear Motion Solutions Brochure)
- Broschüre über Automobilanwendungen (English: Automotive Applications Brochure)
- 汽车行业应用手册 Brochure (Chinese: Automotive Applications Brochure)
- Broschüre Gantry- und Mehrachslösungen (English - Gantry & Multi-Axis Solutions Brochure)
- Medical and Life Sciences brochure
- Soluciones Gantry y Multieje (^ES Gantry brochure)
- RSA & GSA ACTUADORES ELÉCTRICOS CON VÁSTAGO (^ES, Spanish, RSA GSA Catalog)
- Electric Pressing Solutions Brochure
Zertifizierungen
E-Books
Produktprospekt
Anleitungen
- Welches Gewinde? Die richtige Technologie auswählen (English - Which Screw)
- Antriebslebensdauer: Schätzung für Kugel- und Rollengewindeantriebe (English)
- INFOGRAFIK: Genauigkeit und Reproduzierbarkeit bei Linearantrieben (English)
- INFOGRAFIK: Berechnung der Gesamtbetriebskosten (English)
- 如何选择 螺杆？ 甄选 正确的技术 (Chinese, Welches Gewinde? Die richtige Technologie auswählen )
- Abschnitt: Welches Gewinde? Die richtige Technologie auswählen (German - Which Screw)
- INFOGRAFIK: Zehn Tipps zur Spezifizierung von elektrischen Kolbenstangenantrieben (English)
- INFOGRAFIK: Pneumatische, traditionelle elektrische und integrierte elektrische Kolbenstangenantriebe (English)
- Ein Leitfaden für die Umrüstung von Hydraulik auf elektrische Aktuatoren (English: A Guide to Converting Hydraulics to Electric Actuators)
- Leitfaden für die Integration von Drittanbieter-Motoren (Guide to Third Party Motor Integration-EN)
- Referenzhandbuch für den Schalter (EN-Switch Reference Guide)
- Guía para Conversión de Actuadores Hidráulicos a Eléctricos
Handbücher
Ersatzteile und Instandhaltung
- Materialsicherheitsdatenblatt: Mobil SHC Polyrex 462 Schmierfett (Teilenr.: 27331303)
- Materialsicherheitsdatenblatt: SAF-T-EZE Schmiermittel für die Lebensmittel- und Pharmaindustrie (Teilenr.: 09121112)
- Weiße Lackierung – Produktdatenblatt
- Weiße Lackierung – Materialsicherheitsdatenblatt
- Materialsicherheitsdatenblatt: Mobilith SHC 220 Schmierfett
- Elektrischer RSA12 Kolbenstangenantrieb – Ersatzteilblatt
- Elektrischer RSA16 Kolbenstangenantrieb – Ersatzteilblatt
- Elektrischer RSA24 Kolbenstangenantrieb – Ersatzteilblatt
- Elektrischer RSA32 Kolbenstangenantrieb – Ersatzteilblatt
- Elektrischer RSA50 Kolbenstangenantrieb – Ersatzteilblatt
- Elektrischer RSA64 Kolbenstangenantrieb – Ersatzteilblatt
- Riemenspannverfahren, RSX & RSA Rod Zylinder
- Specifying a Customer Motor
Terms & Conditions
Whitepapers
- Elektrische Antriebe und Pneumatikzylinder: Ein Vergleich basierend auf den Gesamtbetriebskosten (ENGLISH, WP, TCO Electric actuators vs. pneumatic cylinders)
- Die Wahrheit über die Lebensdauer von Stellantrieben: Das Überleben von Spindelantrieben (ENGLISH, WP, Screw drive survival)
- Einführung in die Genauigkeit und Reproduzierbarkeit von linearen Bewegungssystemen (ENGLISH, WP, accuracy and repeatability in linear motion systems)
- Geben Sie elektrische Stellantriebe für die Leistung an (ENGLISH, WP, specify electric rod-style actuators for optimal performance)
- Elektrische Kolbenstangenantriebe und Hydraulikzylinder: Ein Vergleich der Vor- und Nachteile beider Technologien (ENGLISH, WP, Electric Rod Actuators vs. Hydraulic Cylinders)
- Elektrische Stangenantriebe vs. Hydraulikzylinder: Ein Vergleich der Vor- und Nachteile beider Technologien weißes Papier (GERMAN, Electric vs Hydraulic WP)
- Elektrische Antriebe und Pneumatikzylinder: Ein Vergleich basierend auf den Gesamtbetriebskosten weißes Papier (GERMAN, TCO WhitePaper)
- A technical comparison: Performance of pneumatic cylinders and electric rod actuators
- Vergleich der elektrischen Stellantriebstechnologie: Integrierte und traditionelle Konstruktionen (English: Electric actuator technology comparison: Integrated and traditional designs
- Utilizzo degli attuatori elettrici nelle applicazioni di processo (WP: IT: Actuators for F&B processing applications)
- Actuadores eléctricos con vástago frente a cilindros hidráulicos: una comparación de los pros y los contras de cada tecnología (Spanish - White paper - Electric vs Hydraulic Actuators)
- Die 5 besten Praktiken für die Entwicklung elektrischer Antriebe in der Lebensmittelverarbeitung (EN-Top 5 best practices for designing electric actuators into food processing equipment)
- (Planung von Gantry- und Mehrachs-Automatisierungssystemen) Designing Gantry and Multi-Axis Automation Systems
- Comparación de la tecnología de los actuadores eléctricos: Diseños integrados y tradicionales
- Integrierte und traditionelle Bauweisen Weißbuch (DE, Integrated and traditional designs WP)
Product Family: Elektrisch
Product Used: RSA32
Product Family: Elektrisch
Product Used: RSA Rod Actuator
Challenge: Moving a manifold of coolant jets.
Product Family: Elektrisch
Product Used: RSA
Product Family: Elektrisch
Product Used: RSA50 Rod Actuator with RP
Product Family: Elektrisch
Product Used: RSA Rod Actuator
Product Family: Elektrisch
Product Used: RSA Rod Actuator
Product Family: Elektrisch
Product Used: RSA Screw Actuator
Product Family: Elektrisch
Product Used: RSA
Challenge: Quality control identified improper soldering and insulation of components due to inconsistent dispensing of glue/solder paste material.
Product Family: Elektrisch
Product Used: RSA
Product Family: Elektrische
Product Used: RSA Rod Actuator
Product Family: Elektrisch
Product Used: RSA50
Challenge: Fluid injection machine required very precise, consistent movement (speed & thrust) to meter injection of fluid.
Product Family: RSA
Product Used: RSA12
Challenge: Directing product to secondary conveyor line.
Product Family: RSA Rod-Style Screw Drive Actuator
Product Used: RSA32
Challenge: Product feeding in automotive tire manufacturing.
Product Family: Electric
Product Used: RSA32 Screw-Drive Electric Rod-Style Actuators
Challenge: Transferring tire in & out of curing station during automotive tire manufacturing
Product Family: Electric
Product Used: RSA32 Screw-Drive Electric Rod-Style Actuators
Challenge: Positioning a plastic welding head.
Product Family: Electric
Product Used: RSA Electric Linear Actuator
Product Family: Electric
Product Used: RSA & RSX Actuators
Challenge: A manufacturer of fiberglass automation equipment was using pneumatic cylinders to control the vertical roller and the winding roller used to package fiberglass insulation into rolls.
Product Family: Electric Rod-Style Actuator
Product Used: RSA
Challenge: Steam injection
Product Family: Electric Actuator
Product Used: RSA12
Beschreibung der Anwendung
Gelenkiger Dosierkopf für Betonschlämme zur Herstellung von Außen- und Innenwänden im Wohnungsbau
Beschreibung der Anwendung:
Umrüstung des Bandpackers am Ende des Förderbandes von pneumatischen Zylindern auf elektrische Antriebe. Zu den erforderlichen Bewegungen gehören: mehrere schnelle Schiebebewegungen, eine Zentrierbewegung, eine Kippbewegung und eine Behälterhebebewegung.
Anwendungsdatenblatt
- Anwendungsdatenarbeitsblatt (Electric Rod-Style Actuator Application Checklist-German)
- _HOJA DE TRABAJO - DATOS DE APLICACIÓN (Electric Rod-Style Actuator Application Checklist-Spanish Translation)
- _FICHE TECHNIQUE DES DONNÉES D'APPLICATION (Electric Rod-Style Actuator Application Checklist-French Translation)
- _FOGLIO DI LAVORO - DATI APPLICATVI (Electric Rod-Style Actuator Application Checklist-Italian Translation)
- Elektrischer Kolbenstangenantrieb, Anwendungscheckliste (English, Electric rod-style actuator application checklist)
- Arbeitsblatt zum Austausch von Hydraulikzylindern (EN-Hydraulic Cylinder Replacement Worksheet)
- Programa de envío rápido (^ES RSA Quick Ship Flyer, Spanish)
NULL
RSA und GSA Auswahlrichtlinien

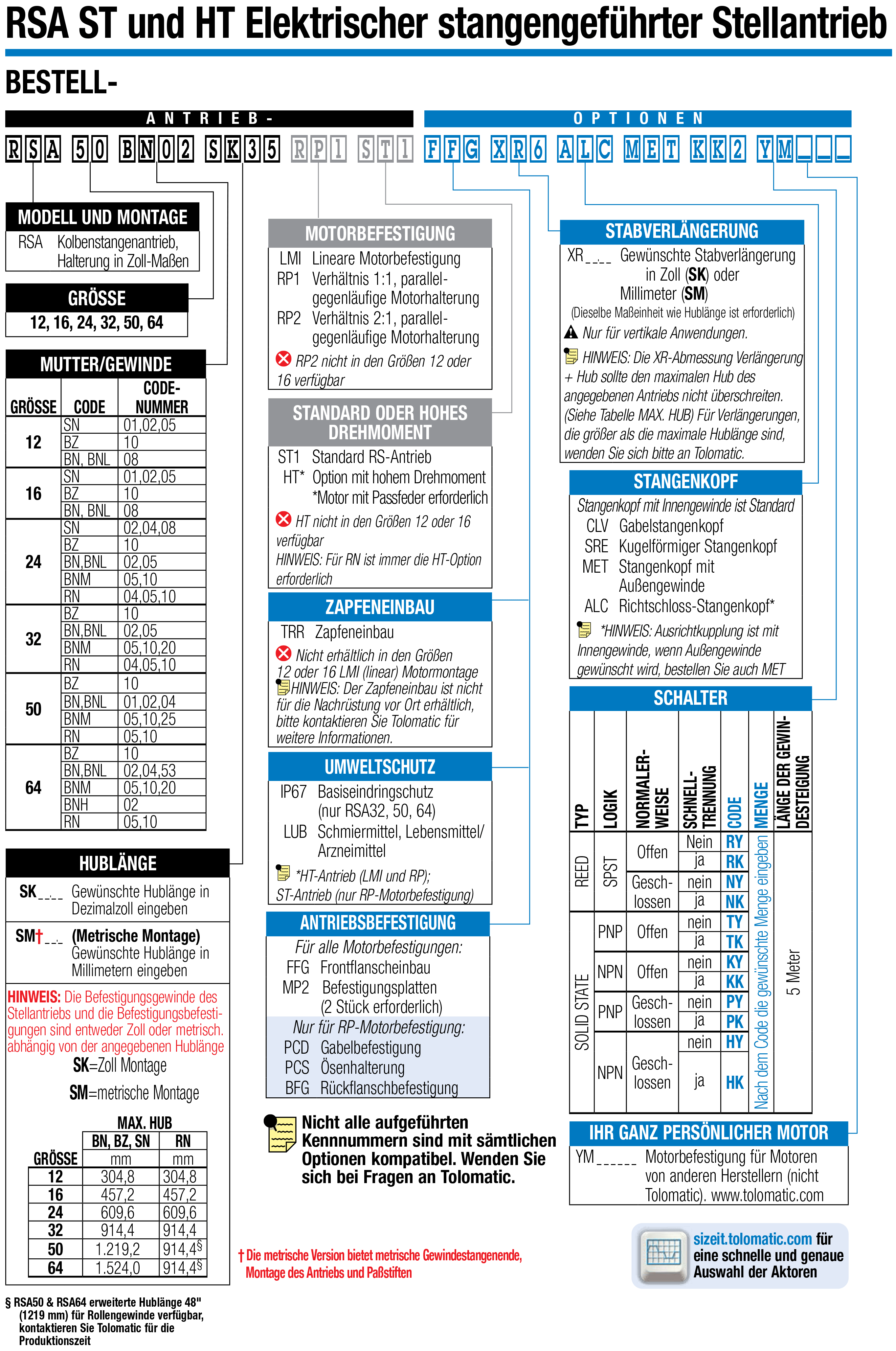

RSA Bestellung
