Elektrische RSA-HT Stangenantriebe mit hoher Leistung und Kraft
Elektrischer Stangenantrieb mit hoher Leistung, ideal für Anwendungen, die eine hohe Kraftleistung in rauer Umgebung erfordern.
Der RSA-HT ist ein leistungsstarker, elektrischer Stangenantrieb, der Platz für größere Motoren bietet und hohe Kräfte mit hervorragender Genauigkeit liefert. Diese elektrischen Linearantriebe mit hoher Leistung ermöglichen die Wahl zwischen Kugel- oder Rollengewinden und bieten ein optimiertes Hochdrucklager und leistungsstarke interne Stoßfänger. Der Standard-Schmiernippel verlängert die Lebensdauer des Gewindes durch einfaches und bequemes Nachschmieren ohne Demontage. RSA-HT Antriebe eignen sich für Ventilbetätigungen, Stanzpressen, Spritzgussanwendungen und vieles mehr.
- 4 Baugrößen mit Hublängen von 457 bis 1524 mm (18 bis 60 Zoll)
- Maximale Schubkraft von bis 58.001 N (13.039 lbf)
- Positionsgenauigkeit von +/- 0,0102 mm/300 mm (+/- 0,0004 Zoll/Fuß) bei Rollengewindeantrieben bzw. +/- 0,051 mm/300 mm (0,002 Zoll/Fuß) bei Kugelgewindemodellen
- Optionale IP67 Linearantriebskonfiguration zum Schutz vor Staub und Feuchtigkeit erhältlich

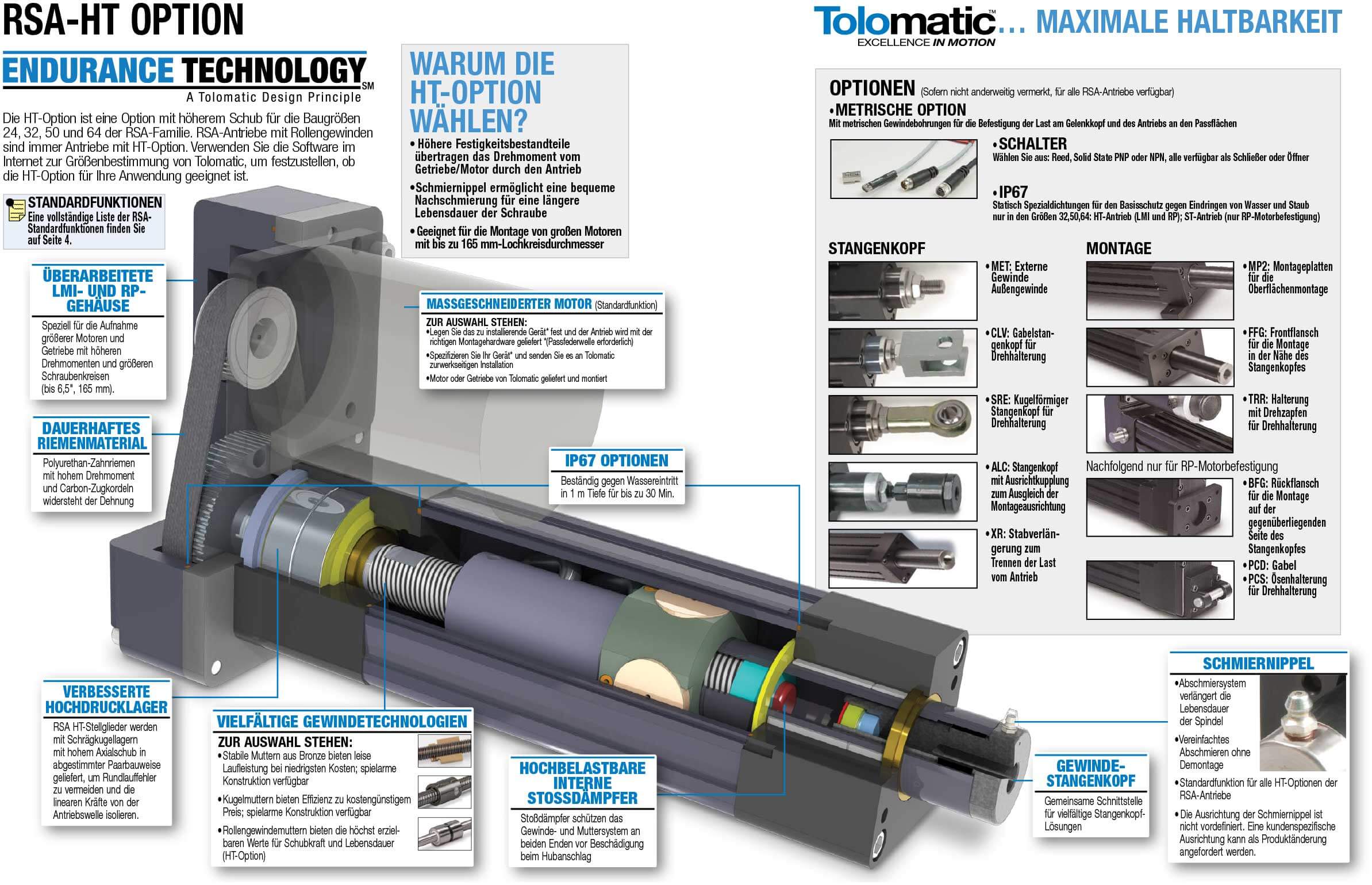

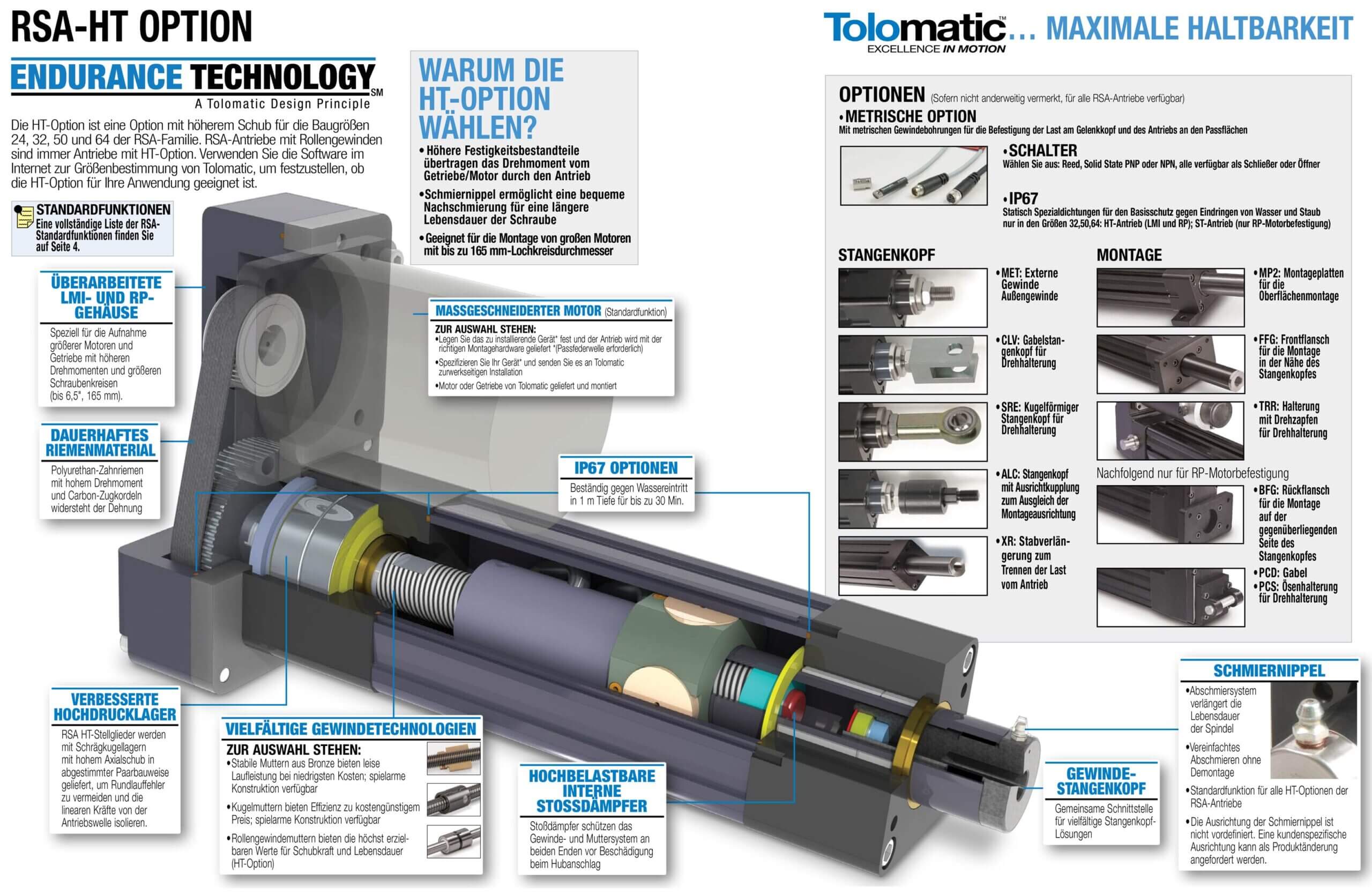

RSA-HT Elektrischer Kolbenstangenantriebe Eigenschaften

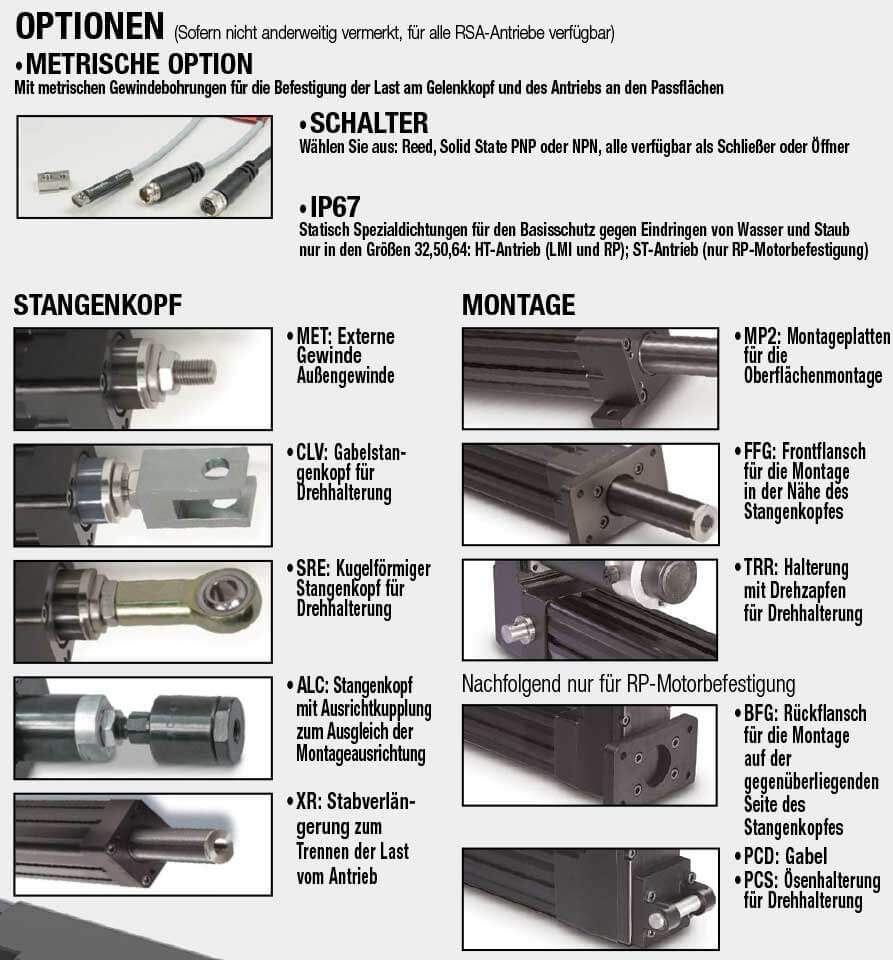

RSA Optionen

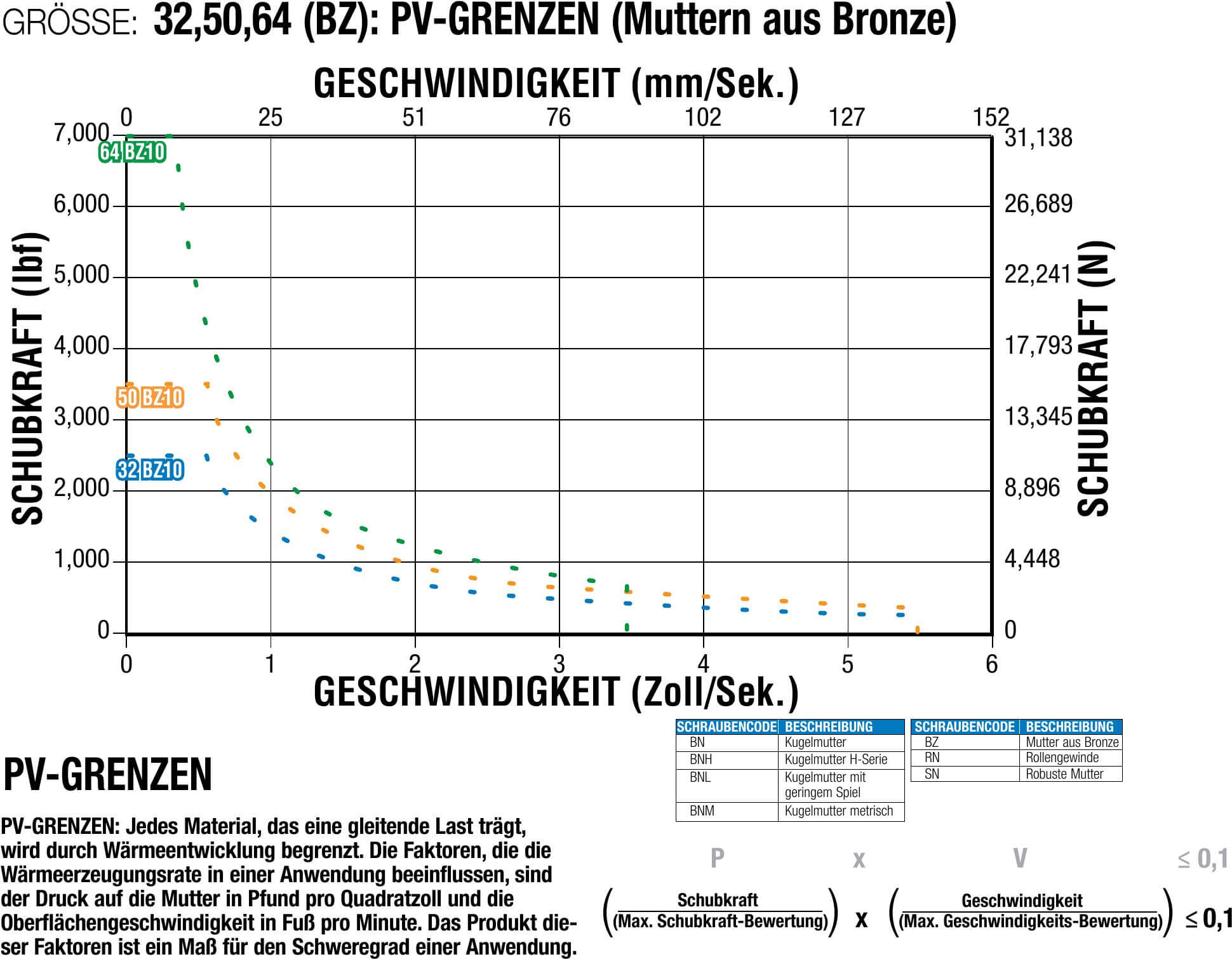

RSA-HT 32, 50, 64, PV-Limits (Bronzemuttern)

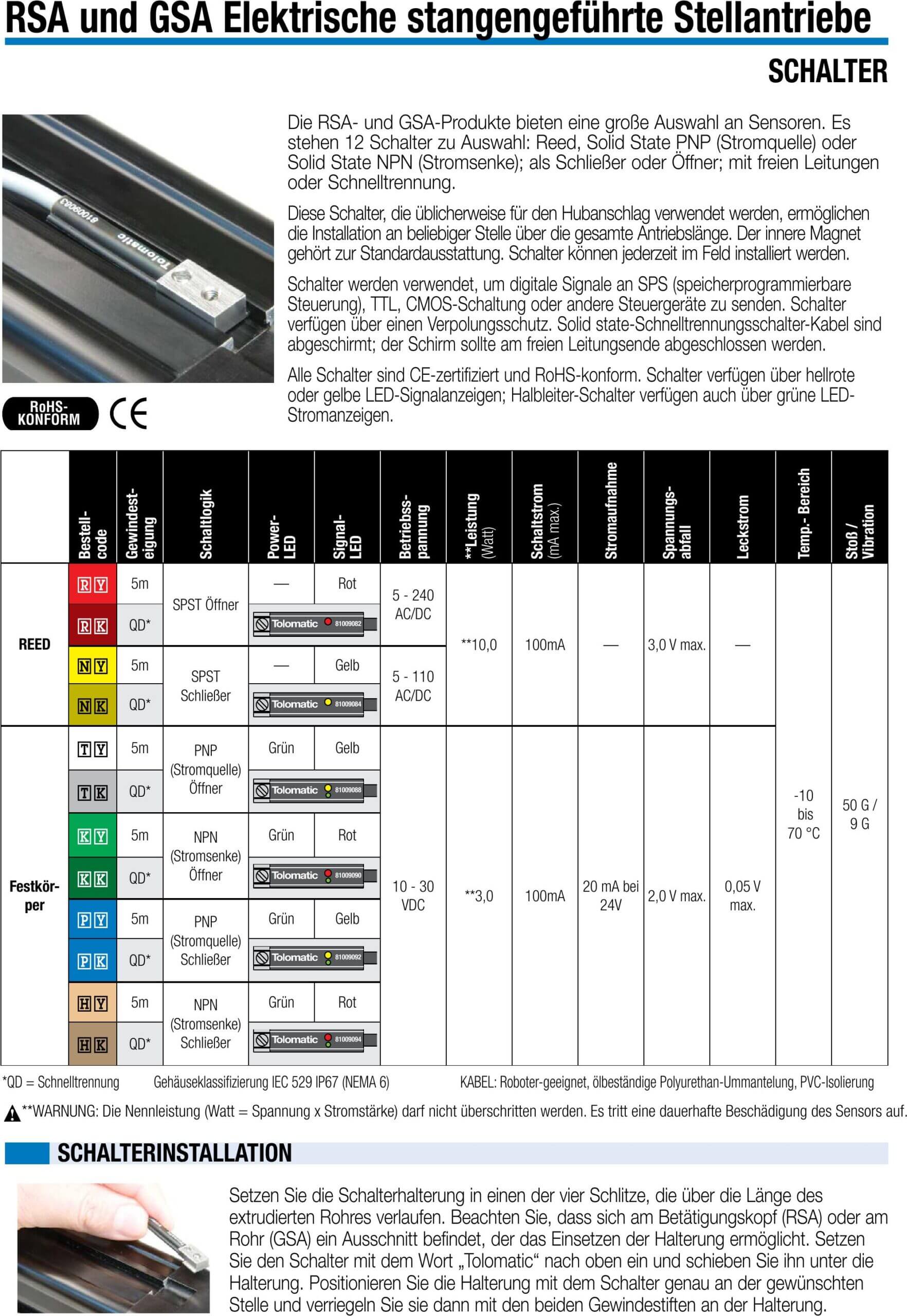

RSA Schalter, Spezifikationen

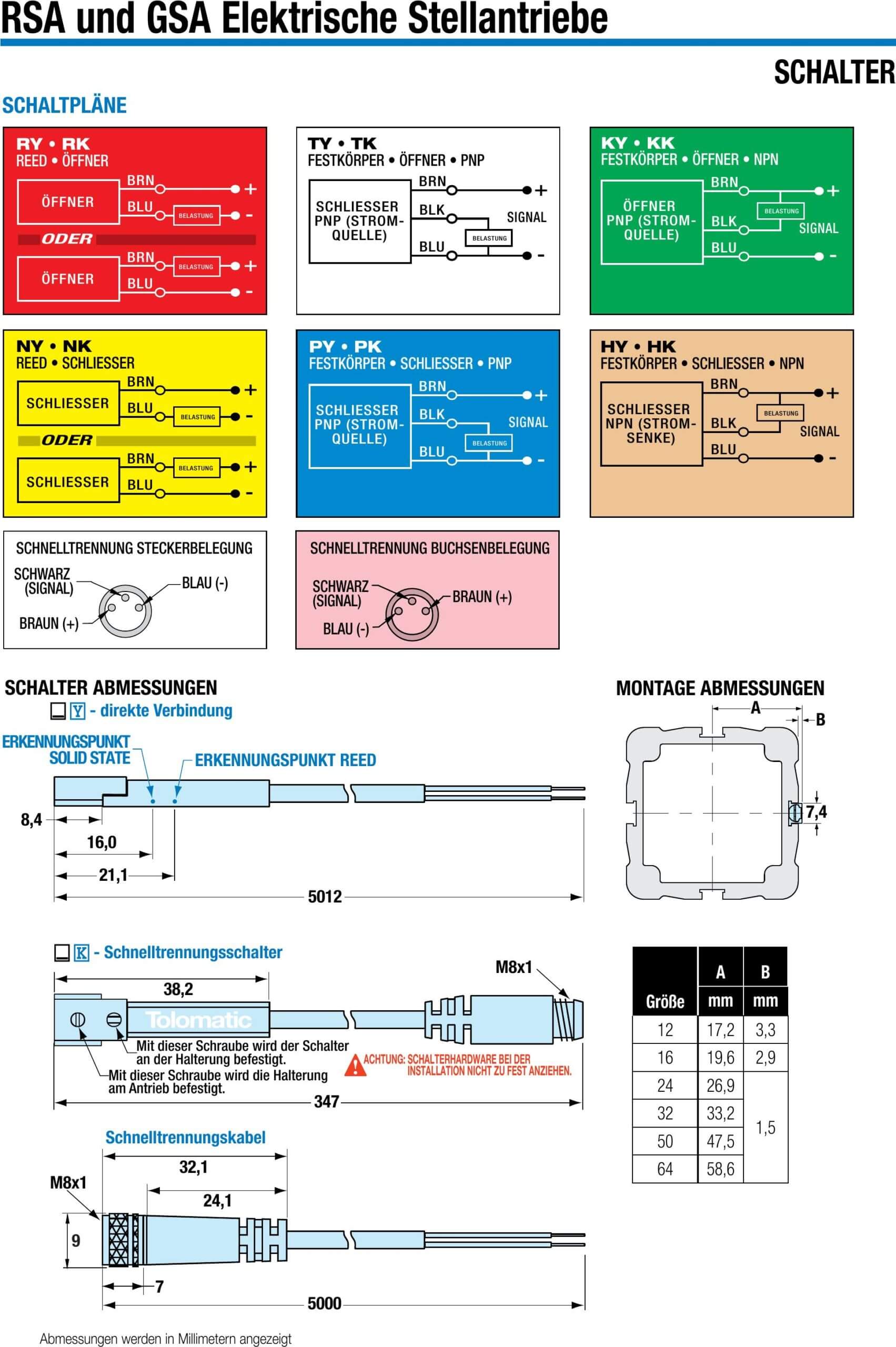

RSA Schalter, Schaltpläne und Abmessungen

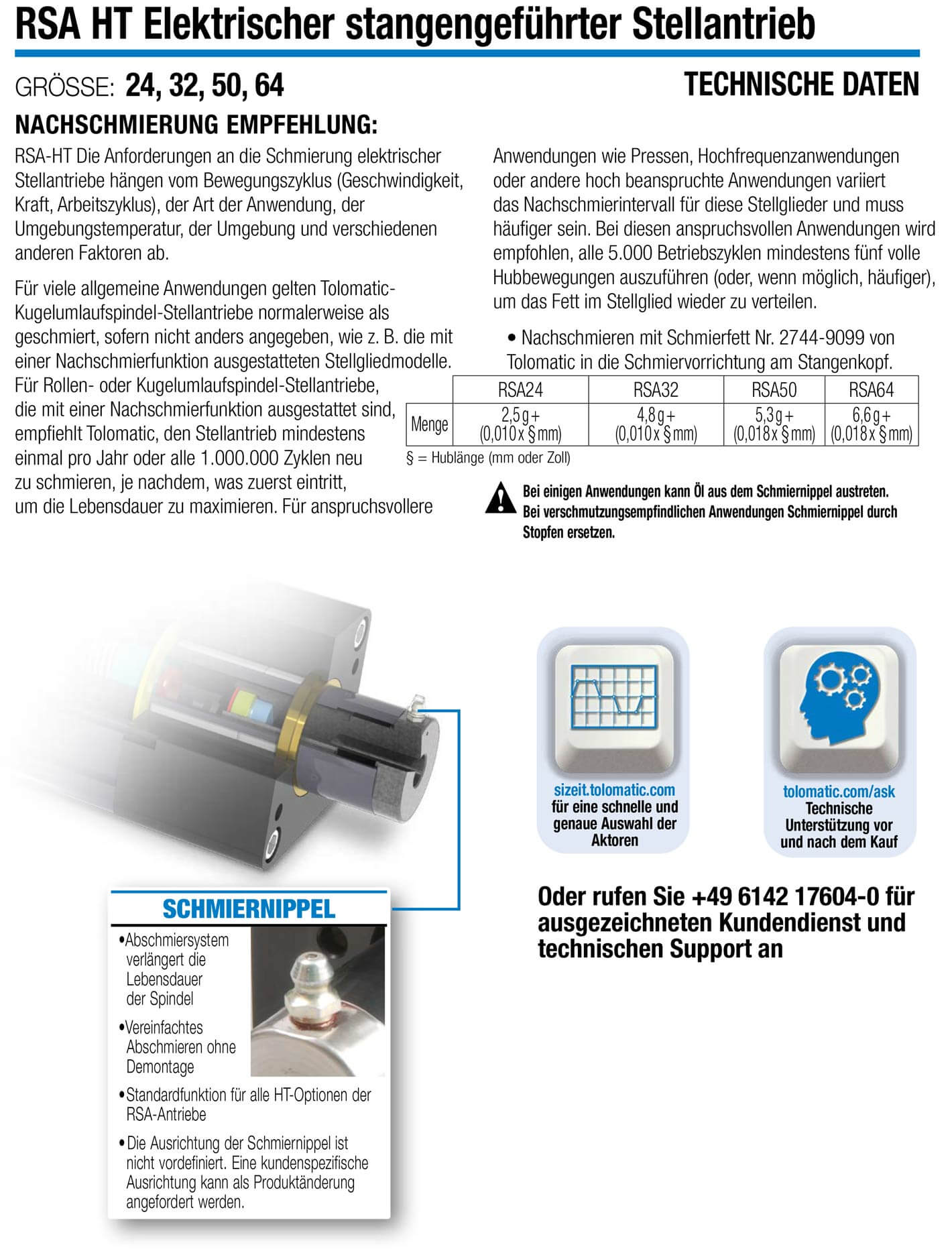

Nachschmierung Empfehlung:

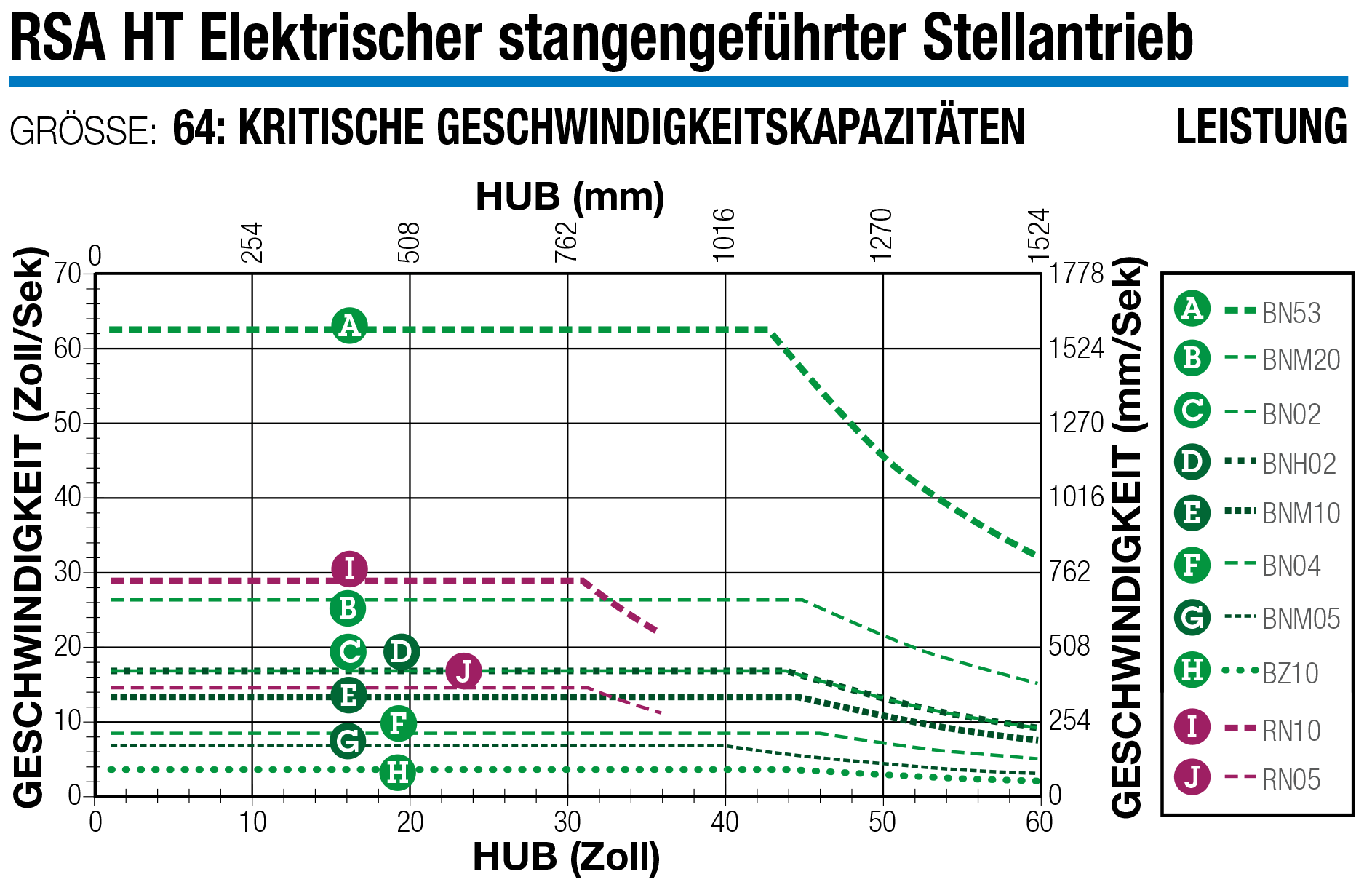

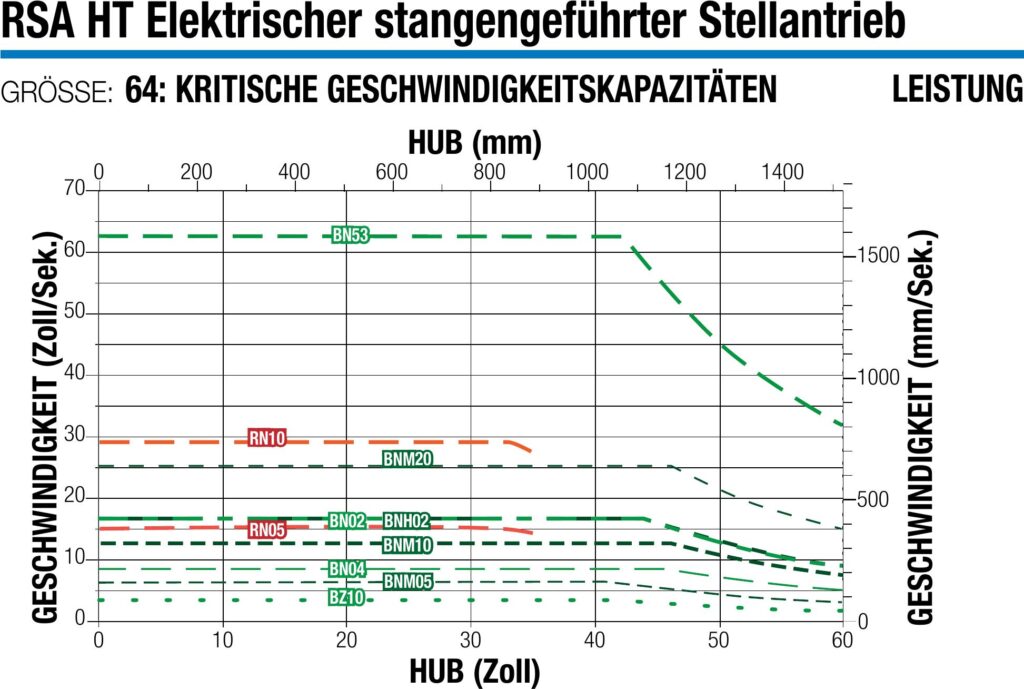

RSA-HT 64, kritische Geschwindigkeit, Kapazitäten
RSA-HT Stellantrieb, Gewichte

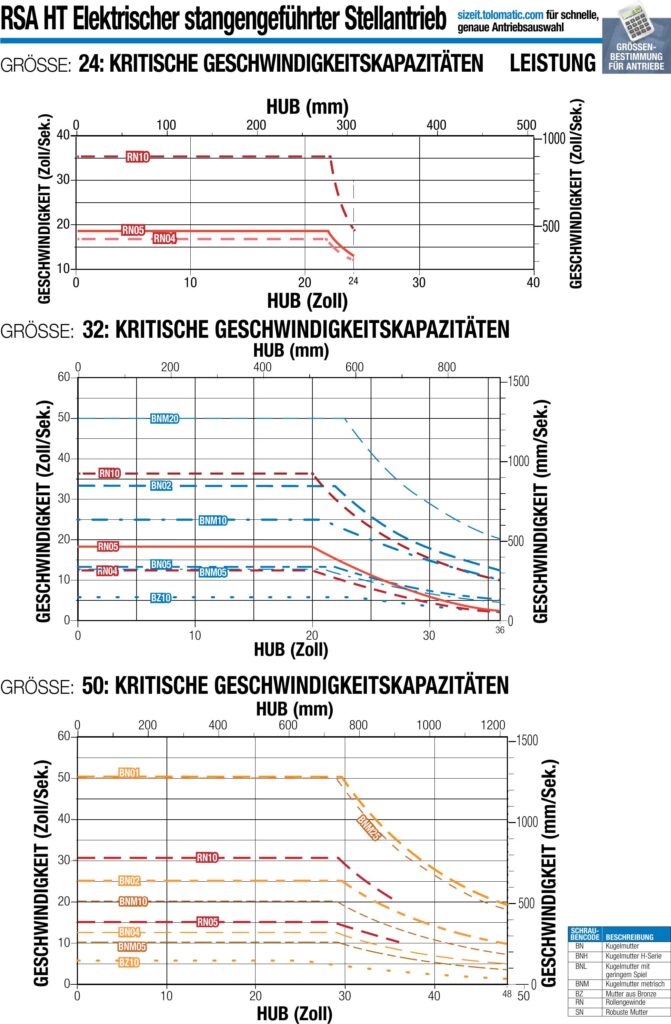

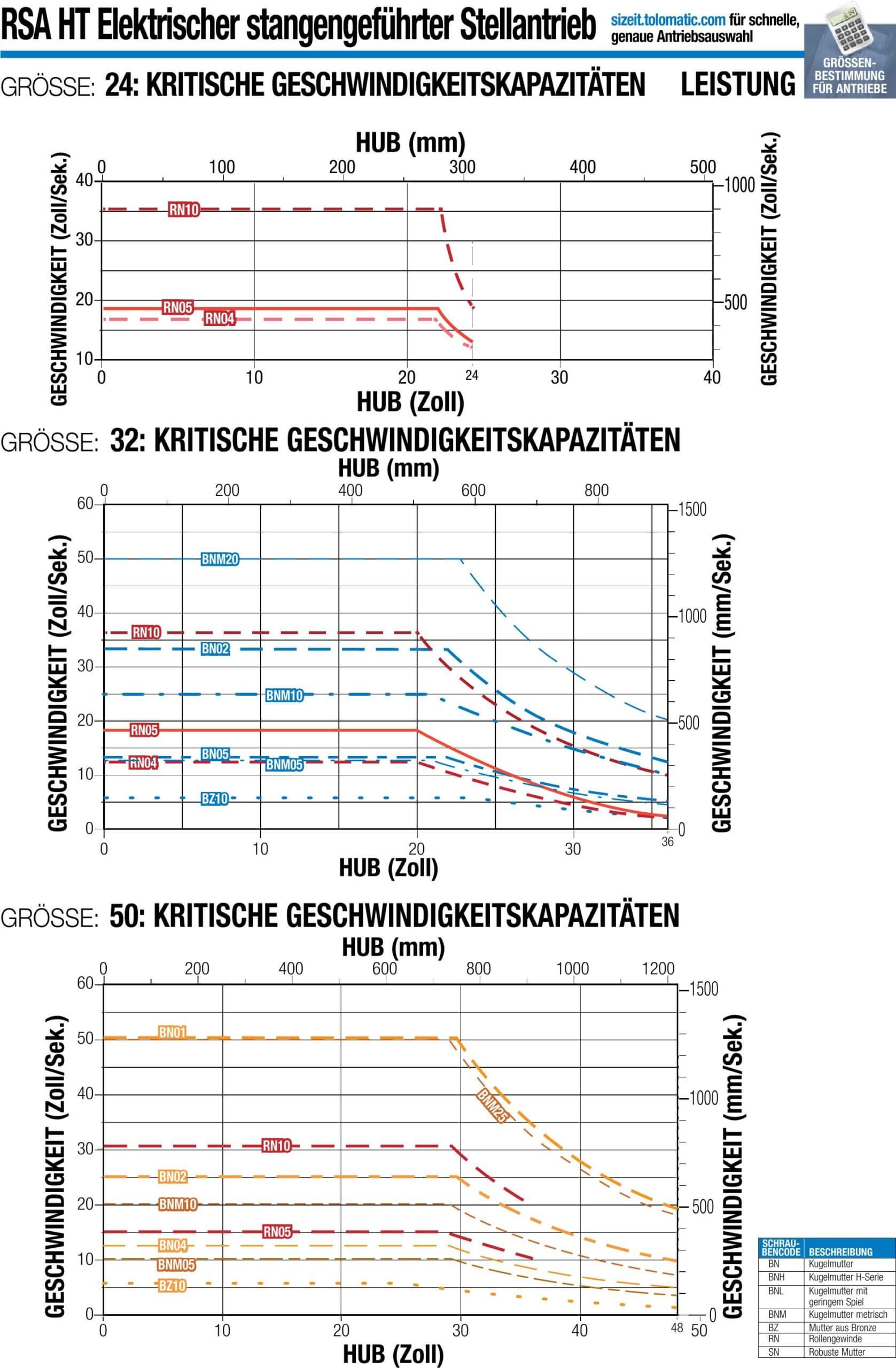

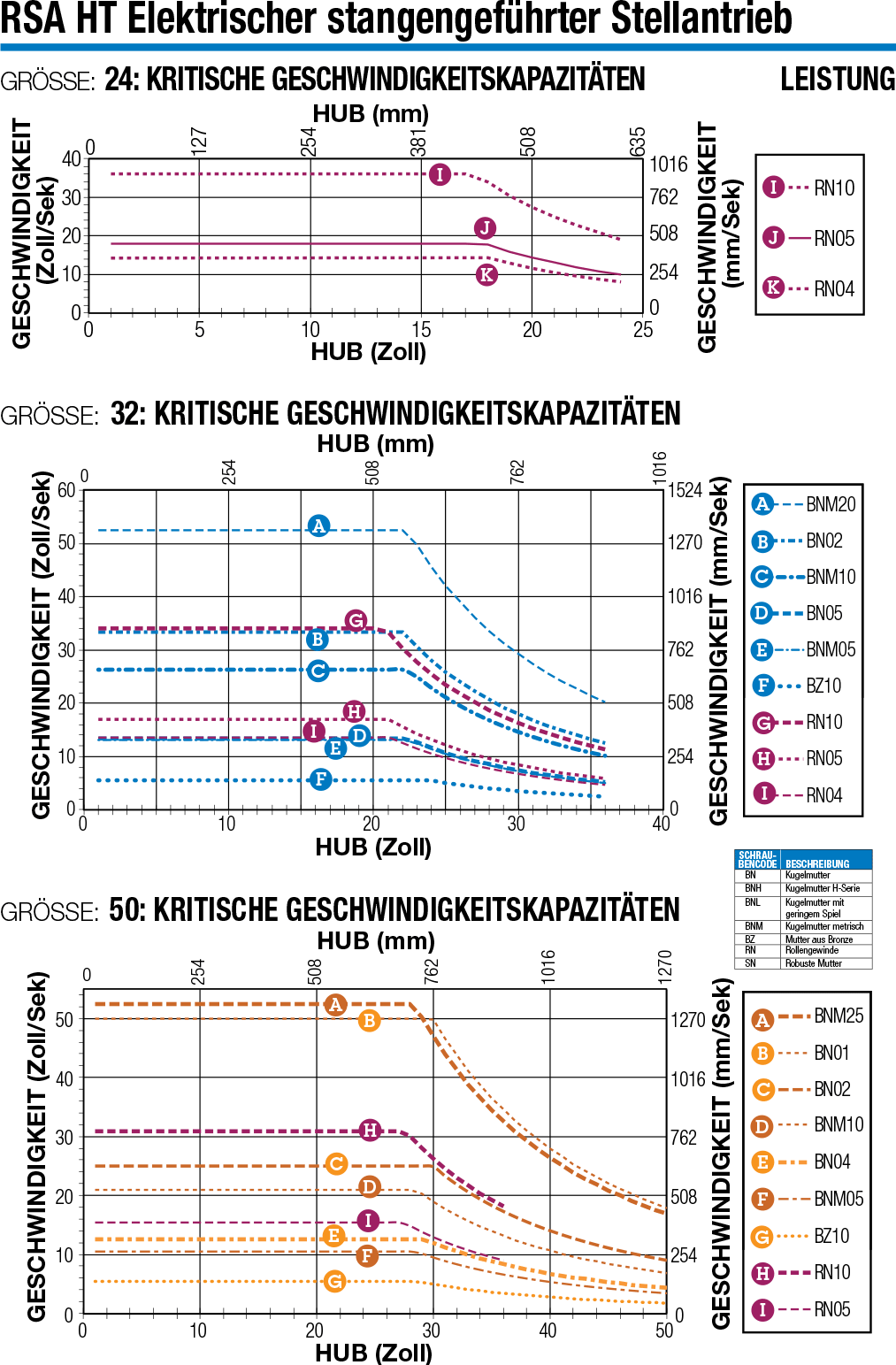

RSA-HT 24, 32, 50, kritische Geschwindigkeit, Kapazitäten

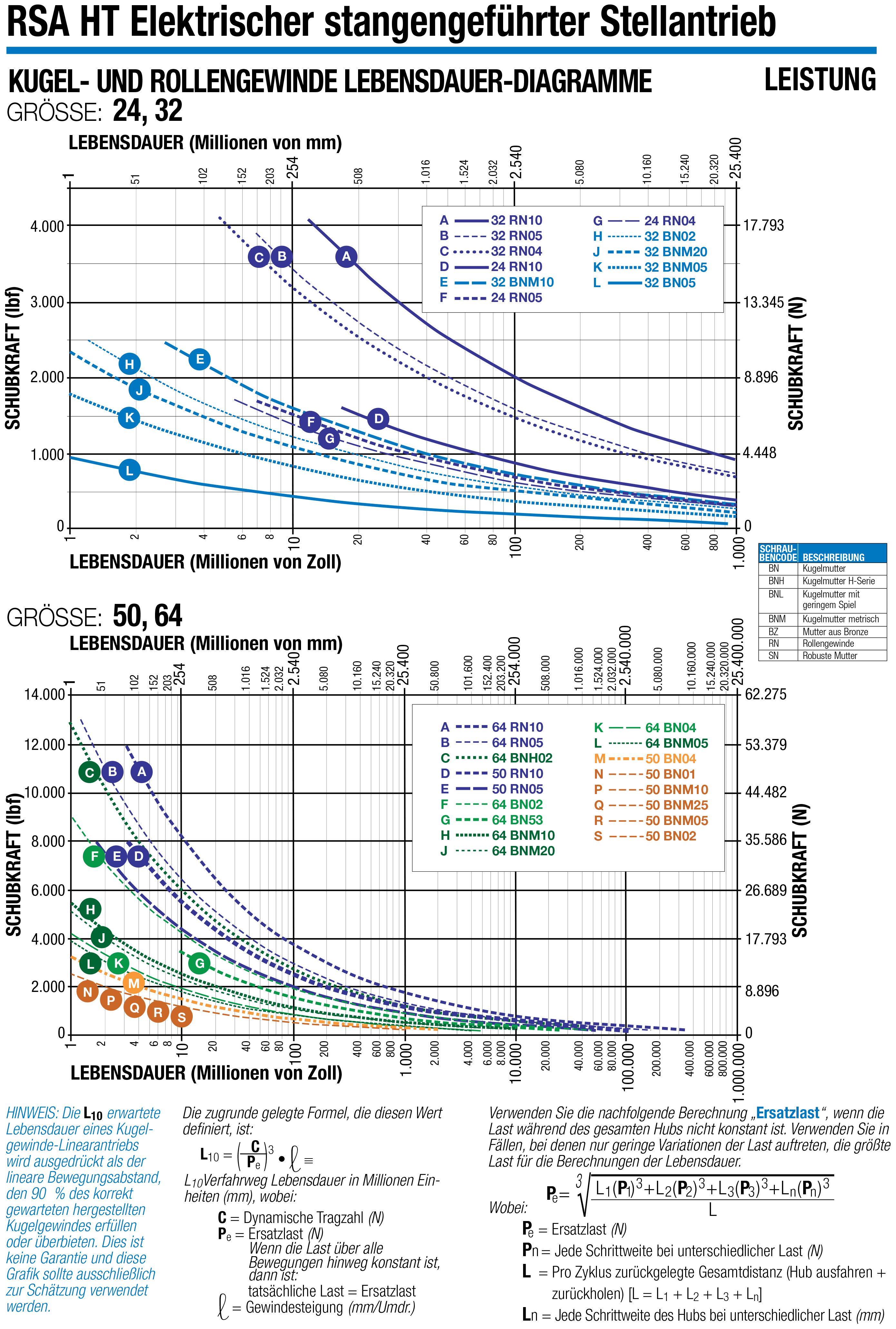

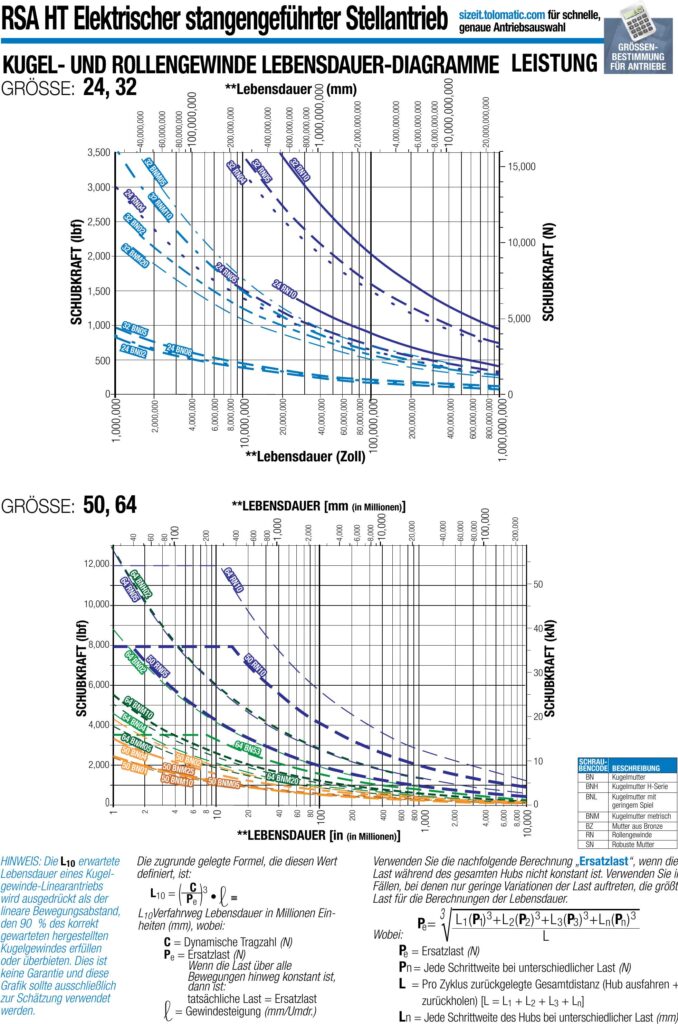

RSA-HT Kugel- und Rollgewinde, Grafiken zur Lebensdauer

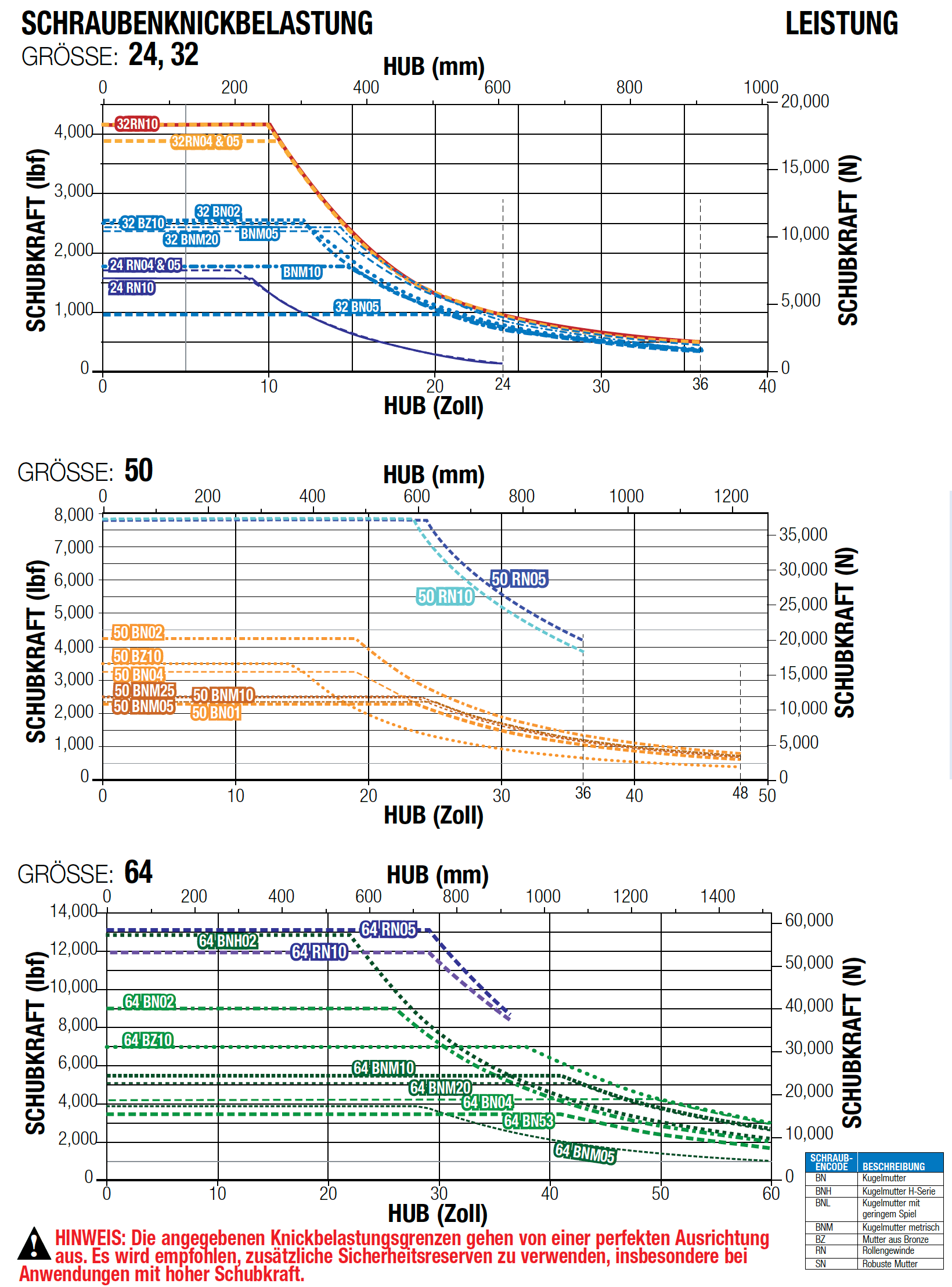

RSA-HT Gewinde, Knickbelastung

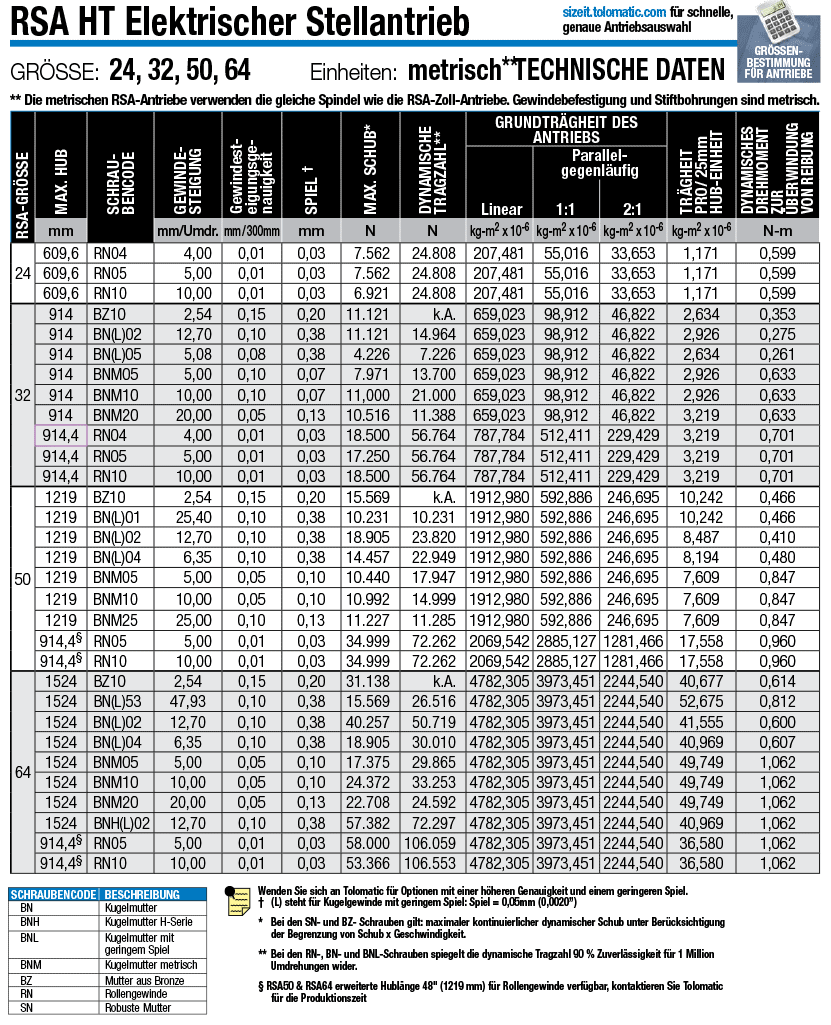

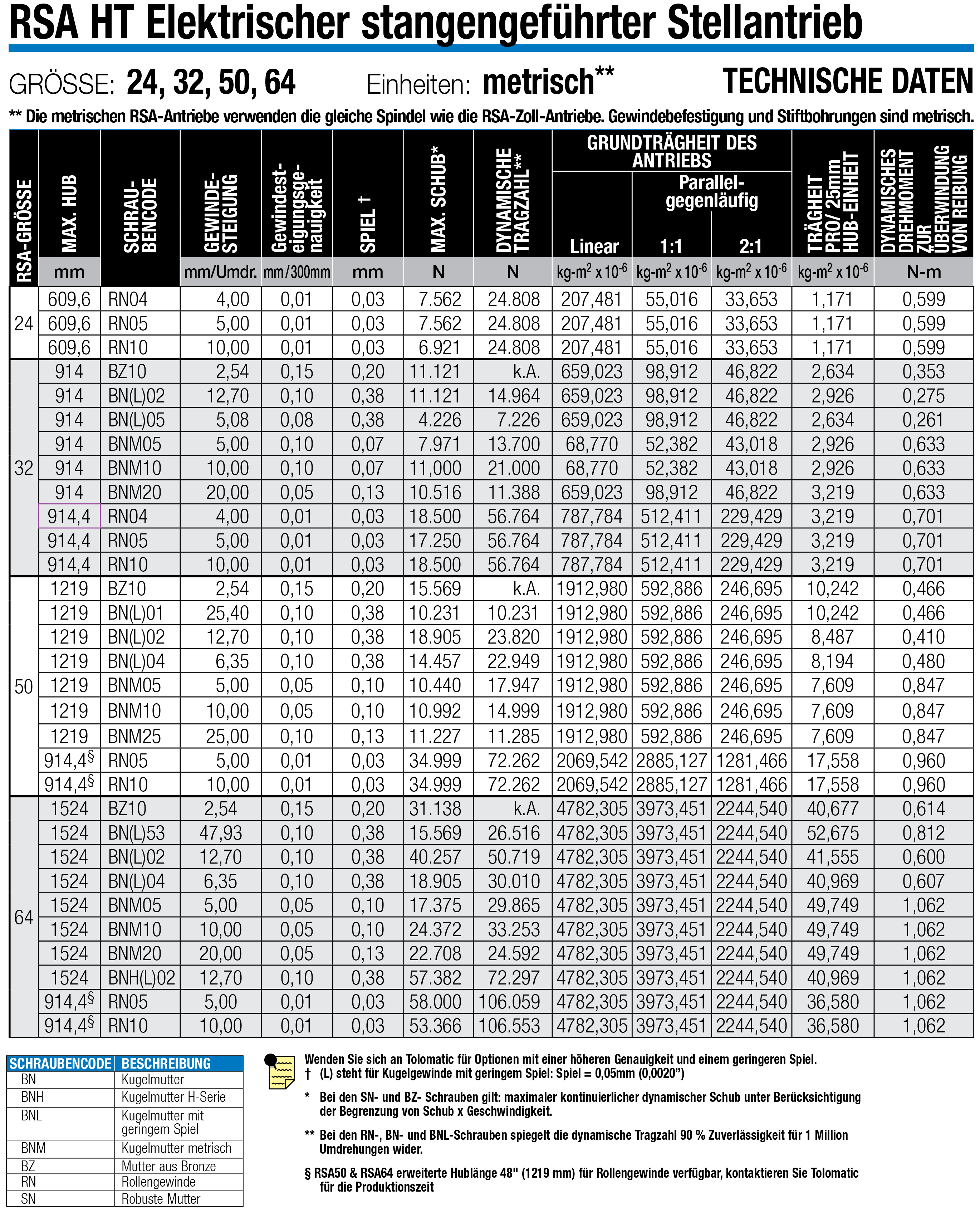

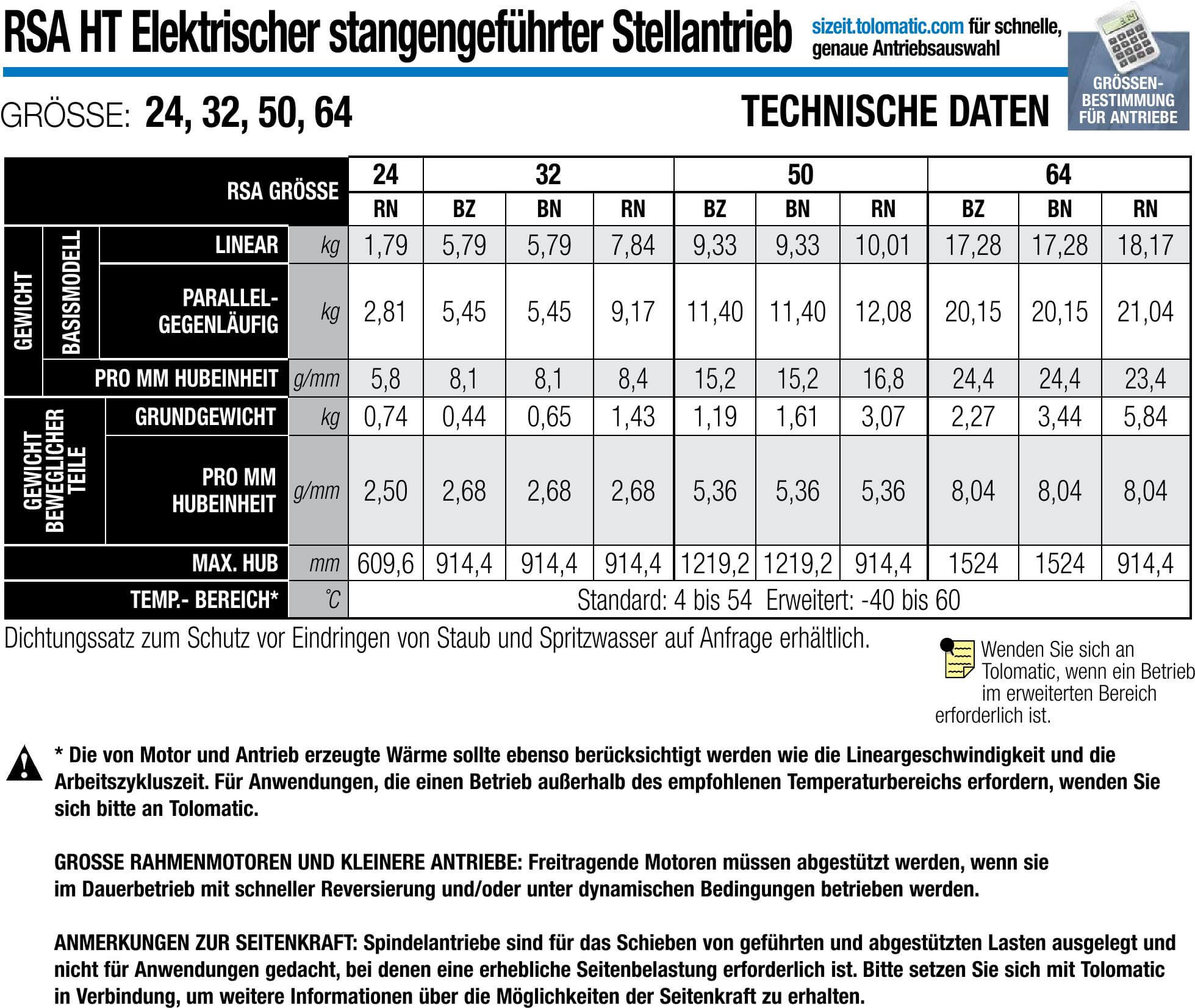

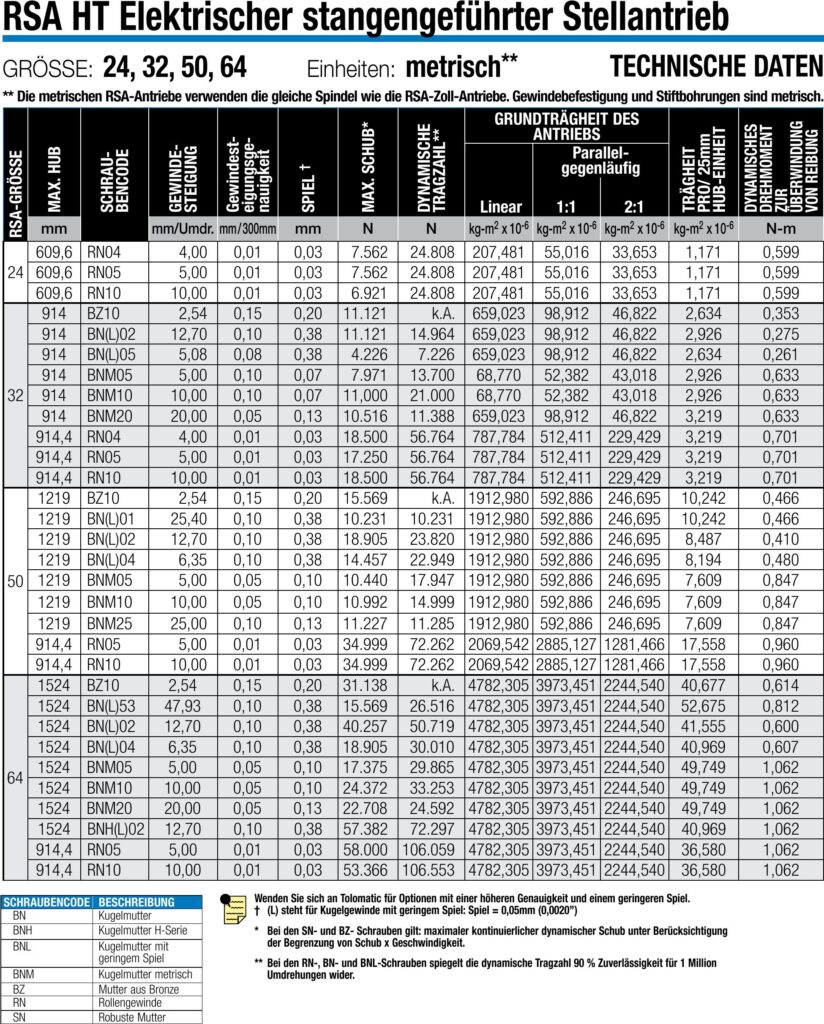

RSA-HT Stellantrieb, Spezifikationen

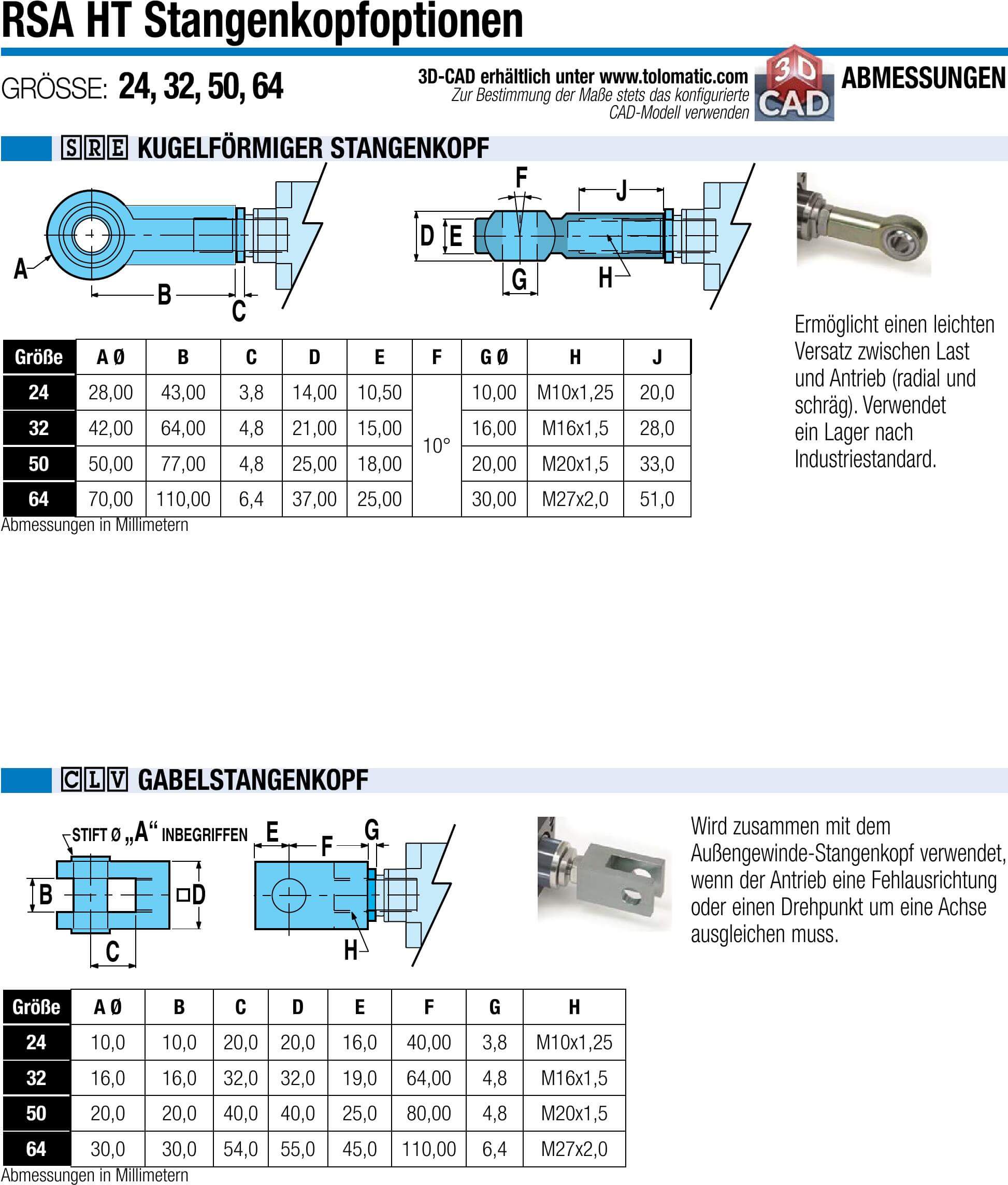

RSA-HT Stangenkopfoptionen: sphärischer Stangenkopf und Gabelstangenkopf

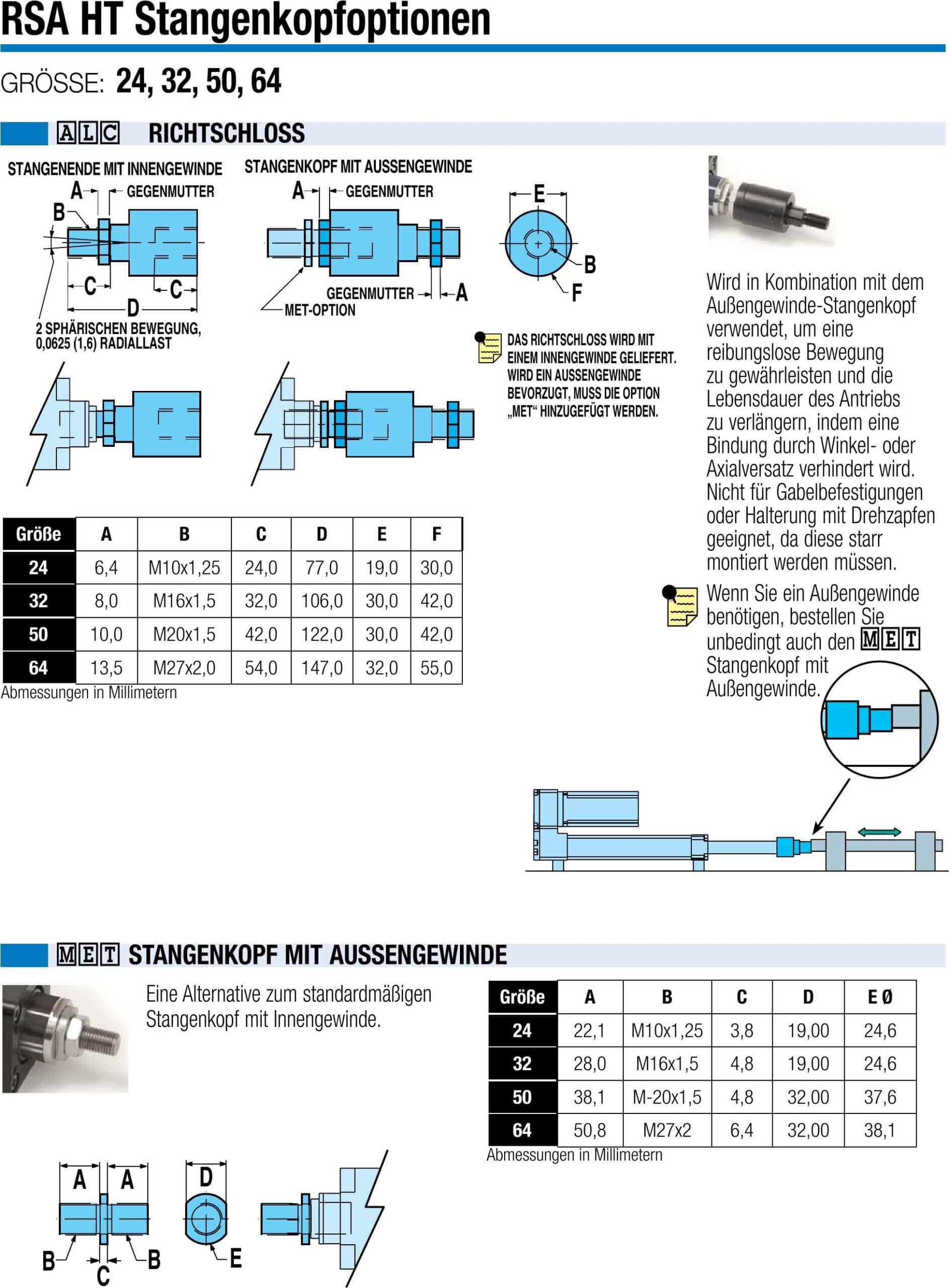

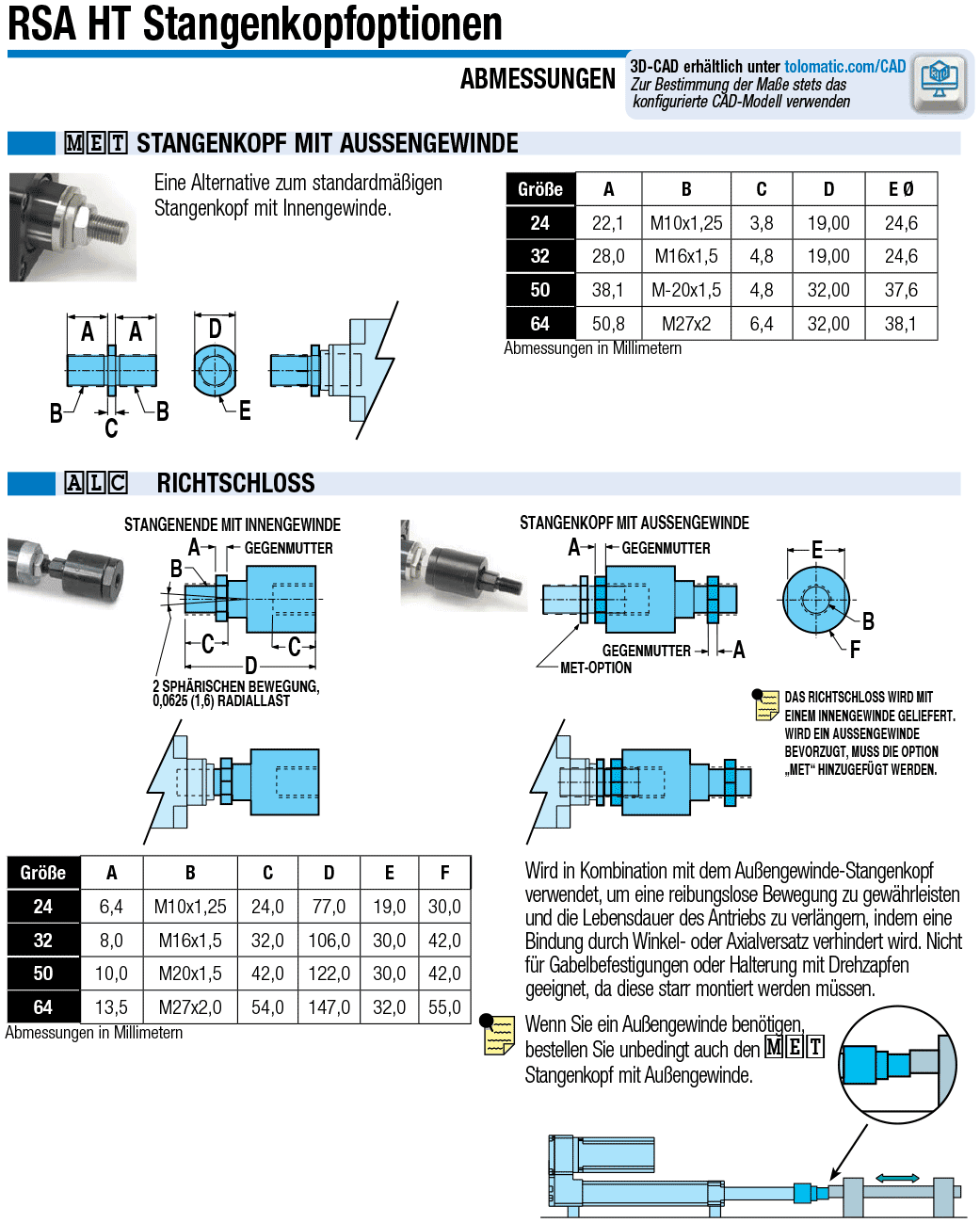

RSA-HT Stangenkopfoptionen: Richtschloss und Außengewinde

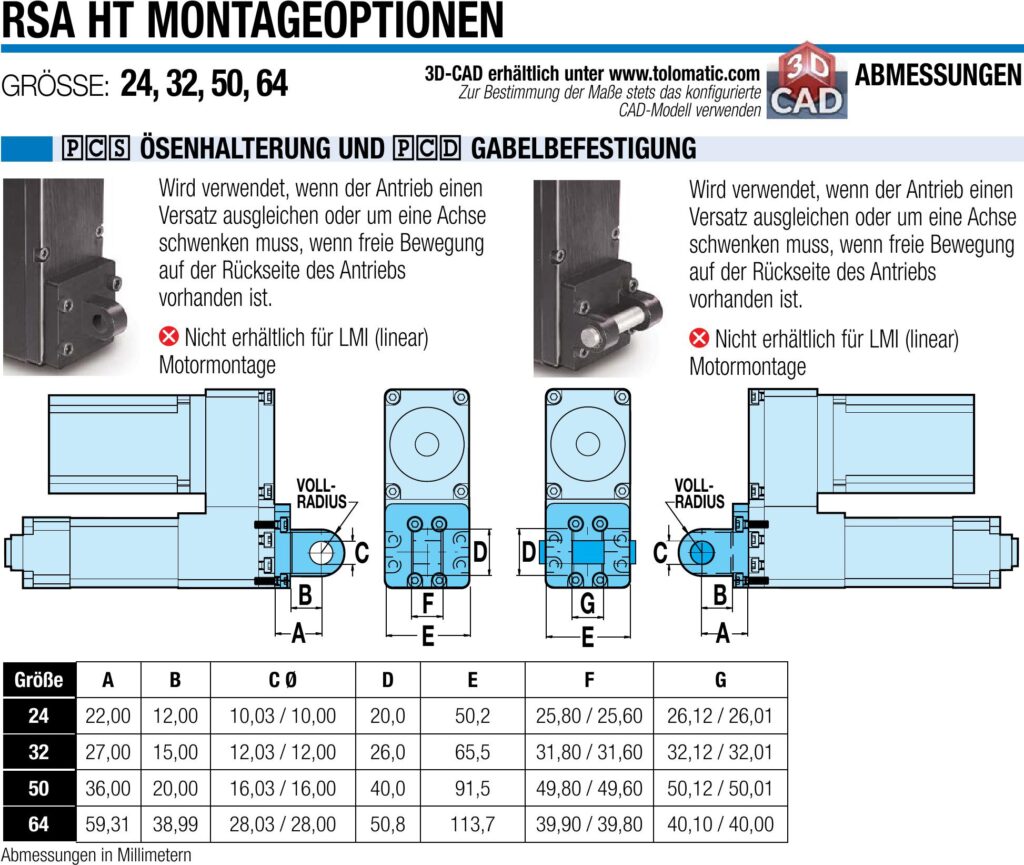

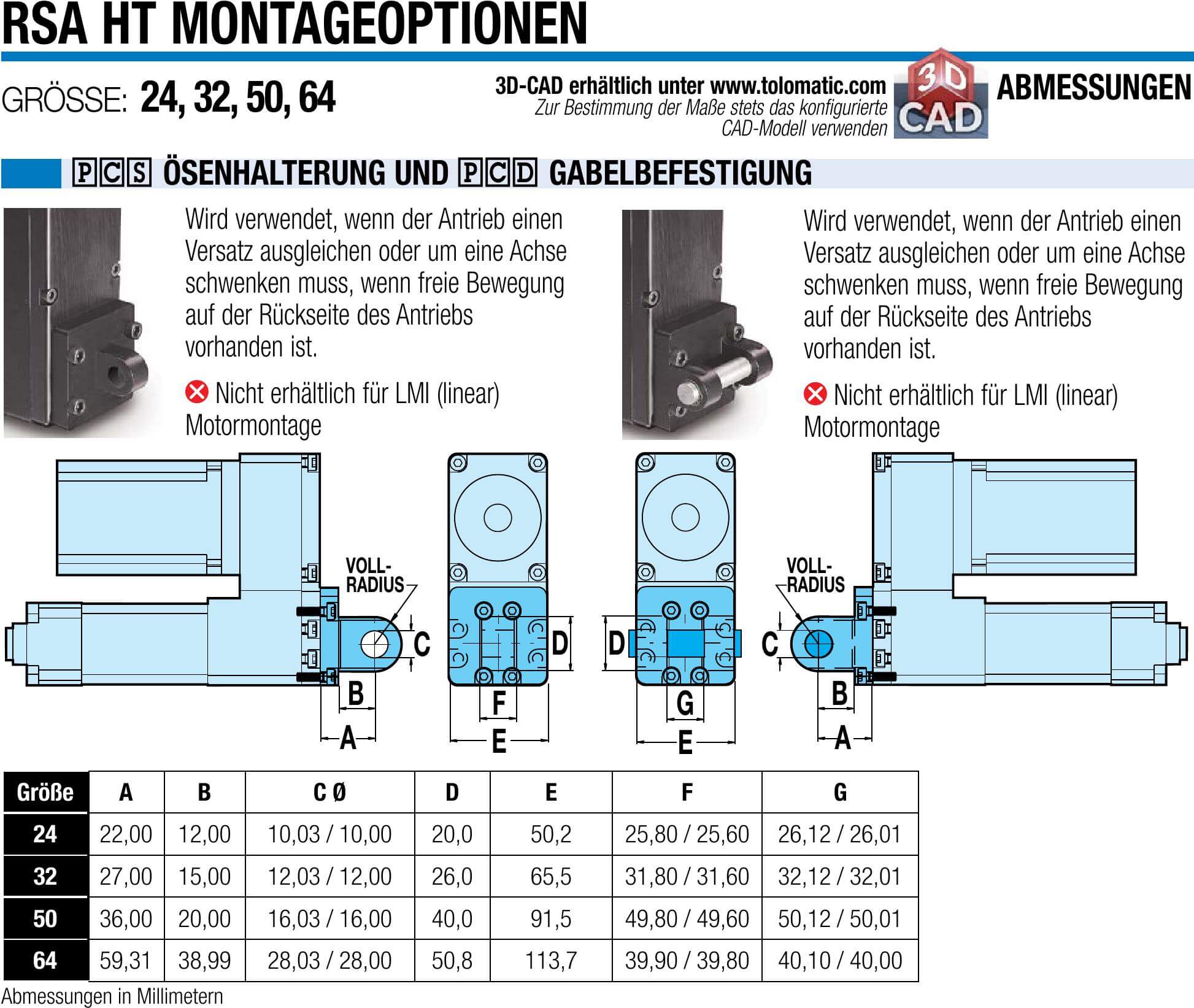

RSA-HT Montageoptionen: Öse, Gabelkopf

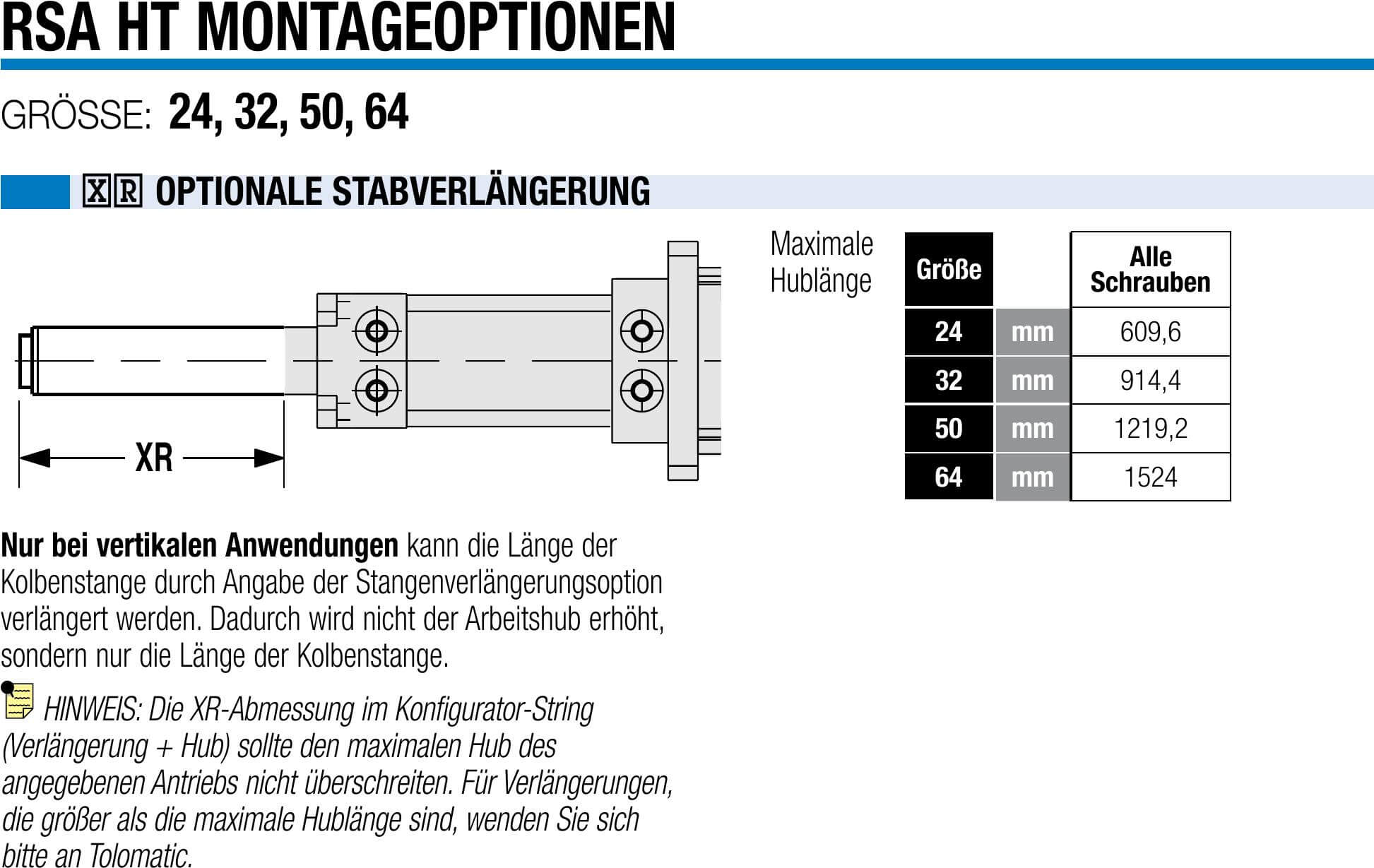

RSA-HT Optionale Stangenverlängerung

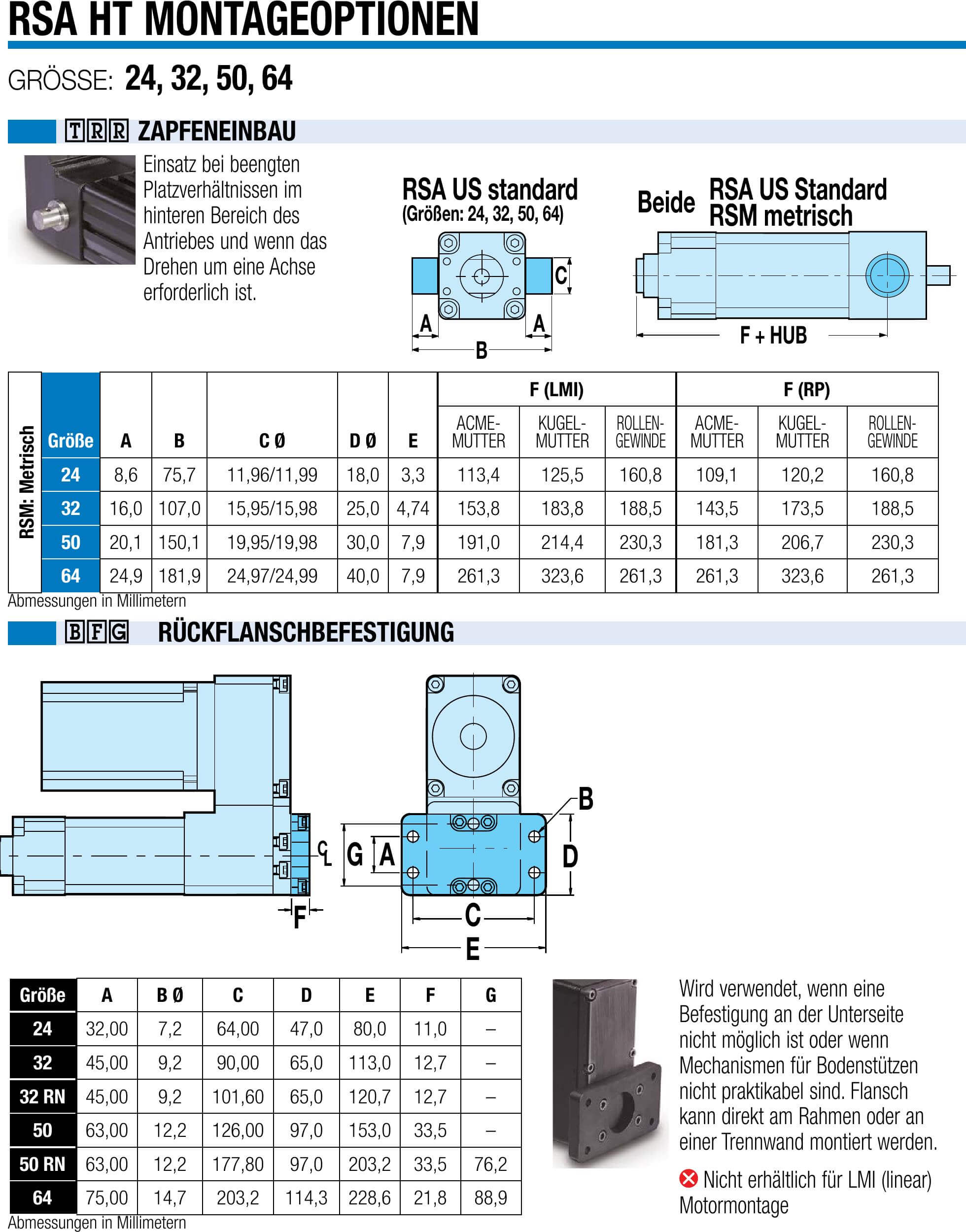

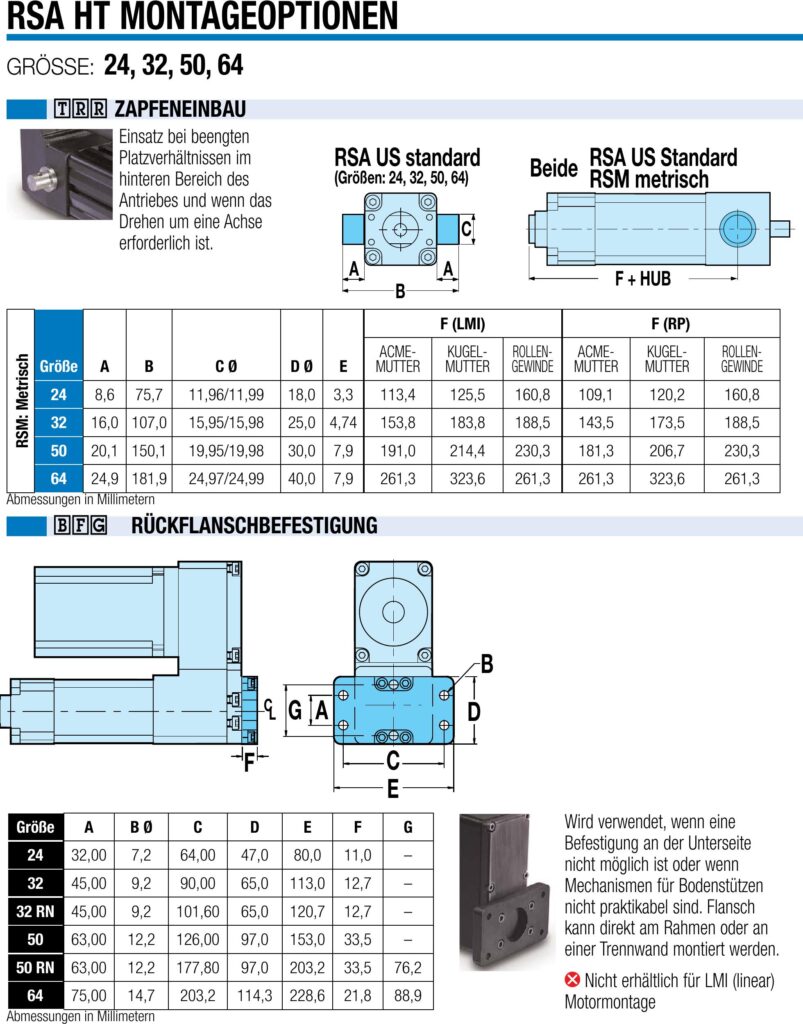

RSA-HT ZAPFENEINBAU, RÜCKFLANSCHBEFESTIGUNG

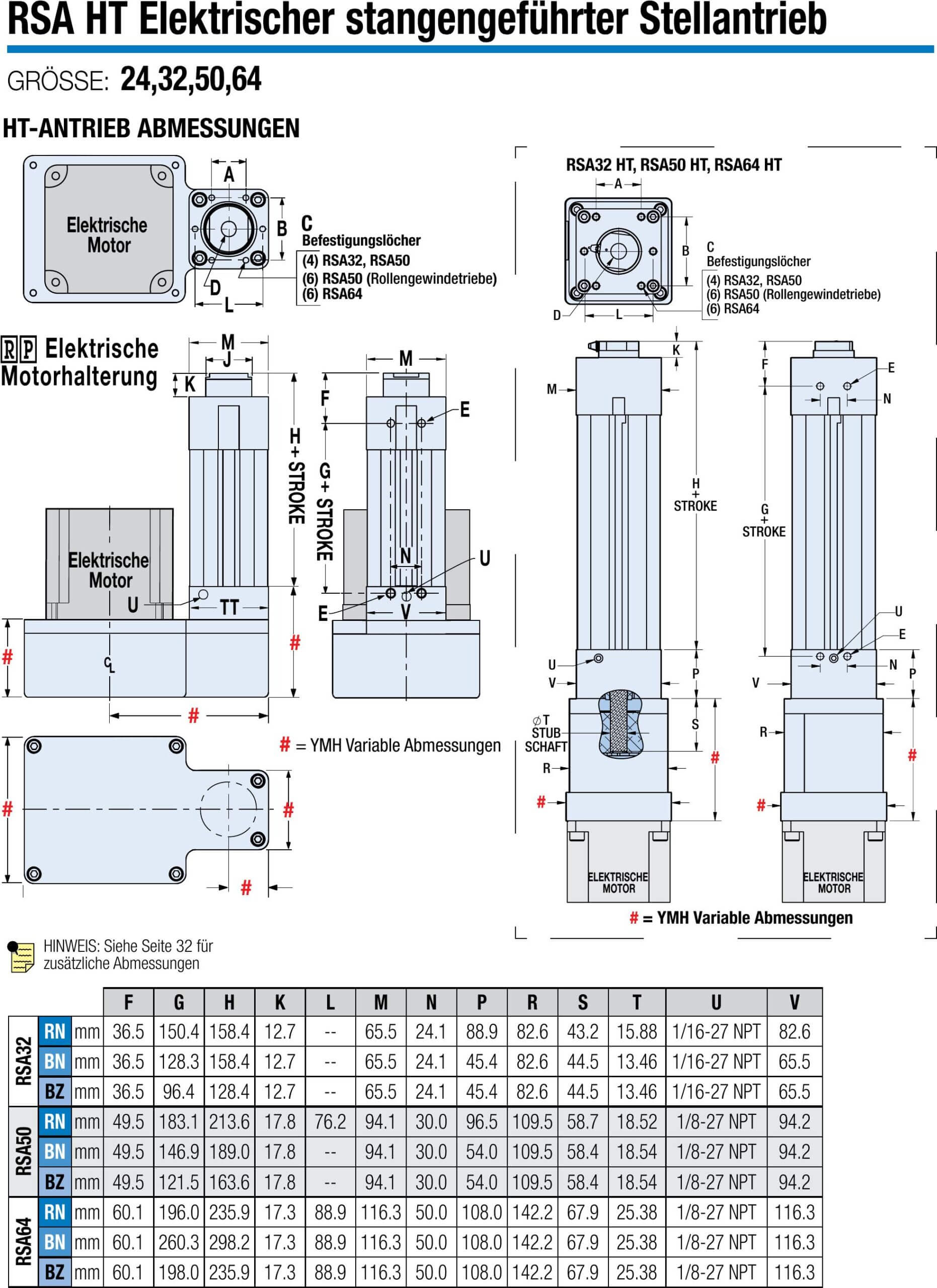

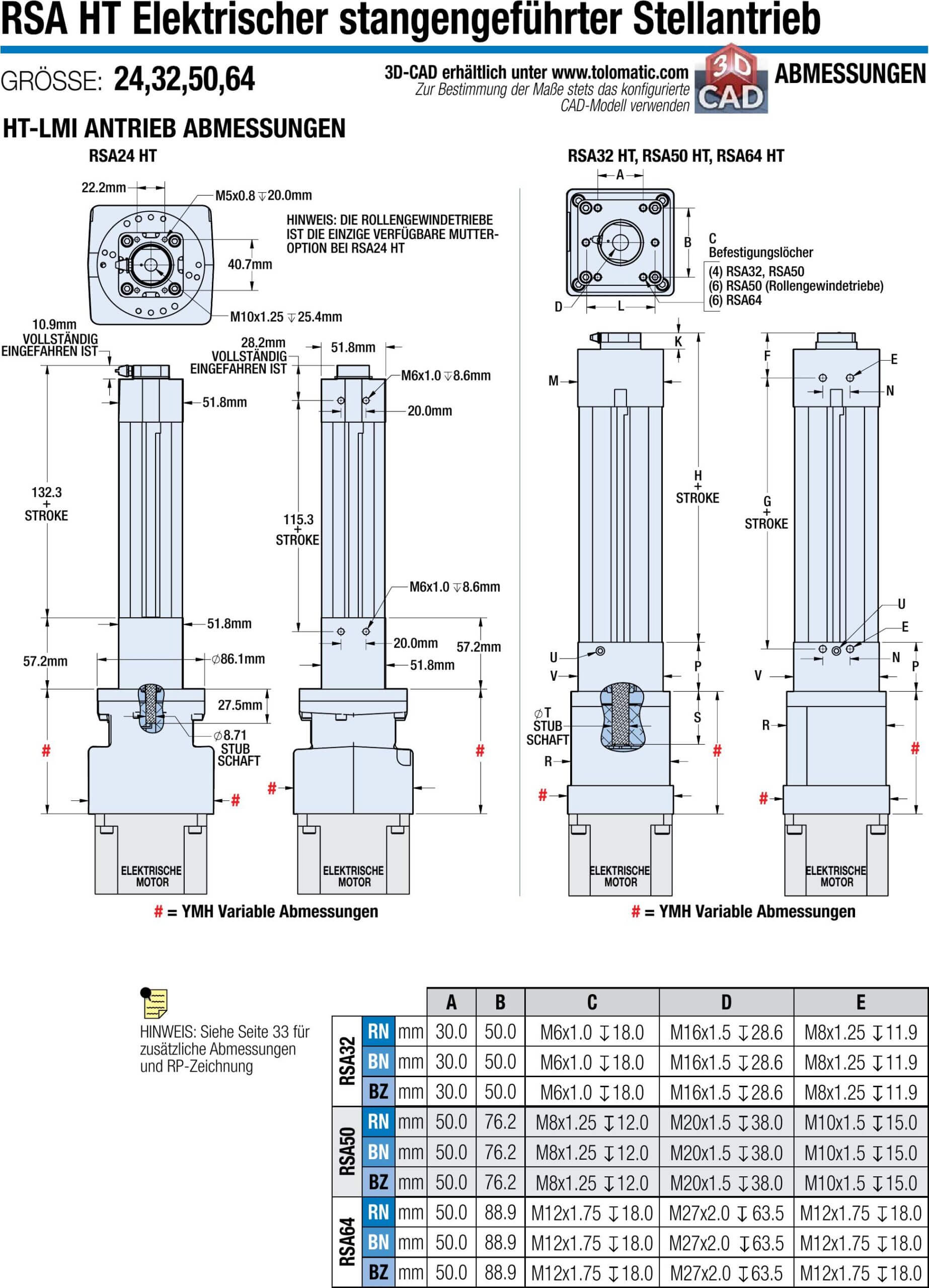

RSA-HT Stellantrieb, Abmessungen - 1

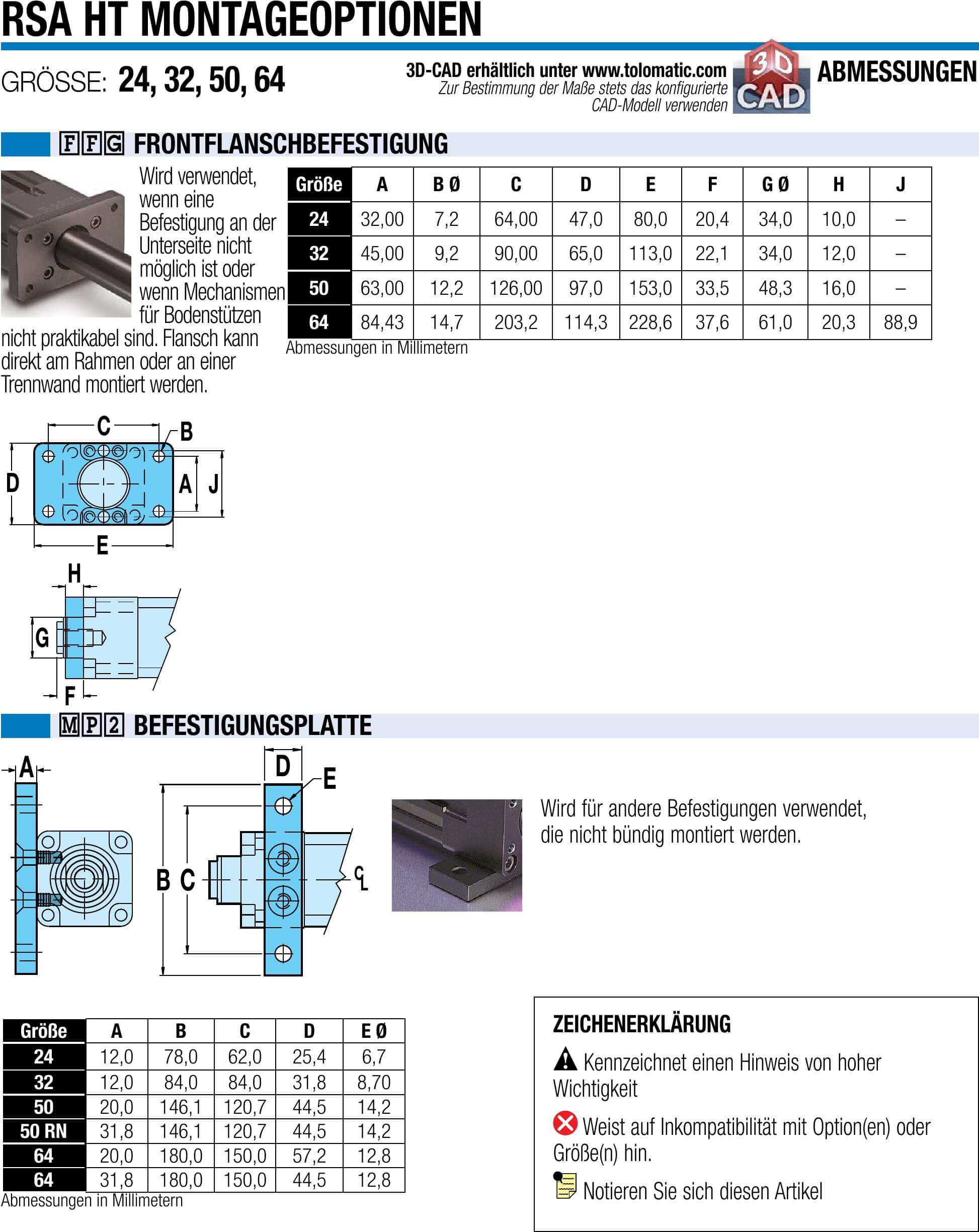

RSA-HT Montageoptionen: Frontflansch, Montageplatte
RSA-HT Stellantrieb, Abmessungen - 2
Z12 Zerk Orientierung

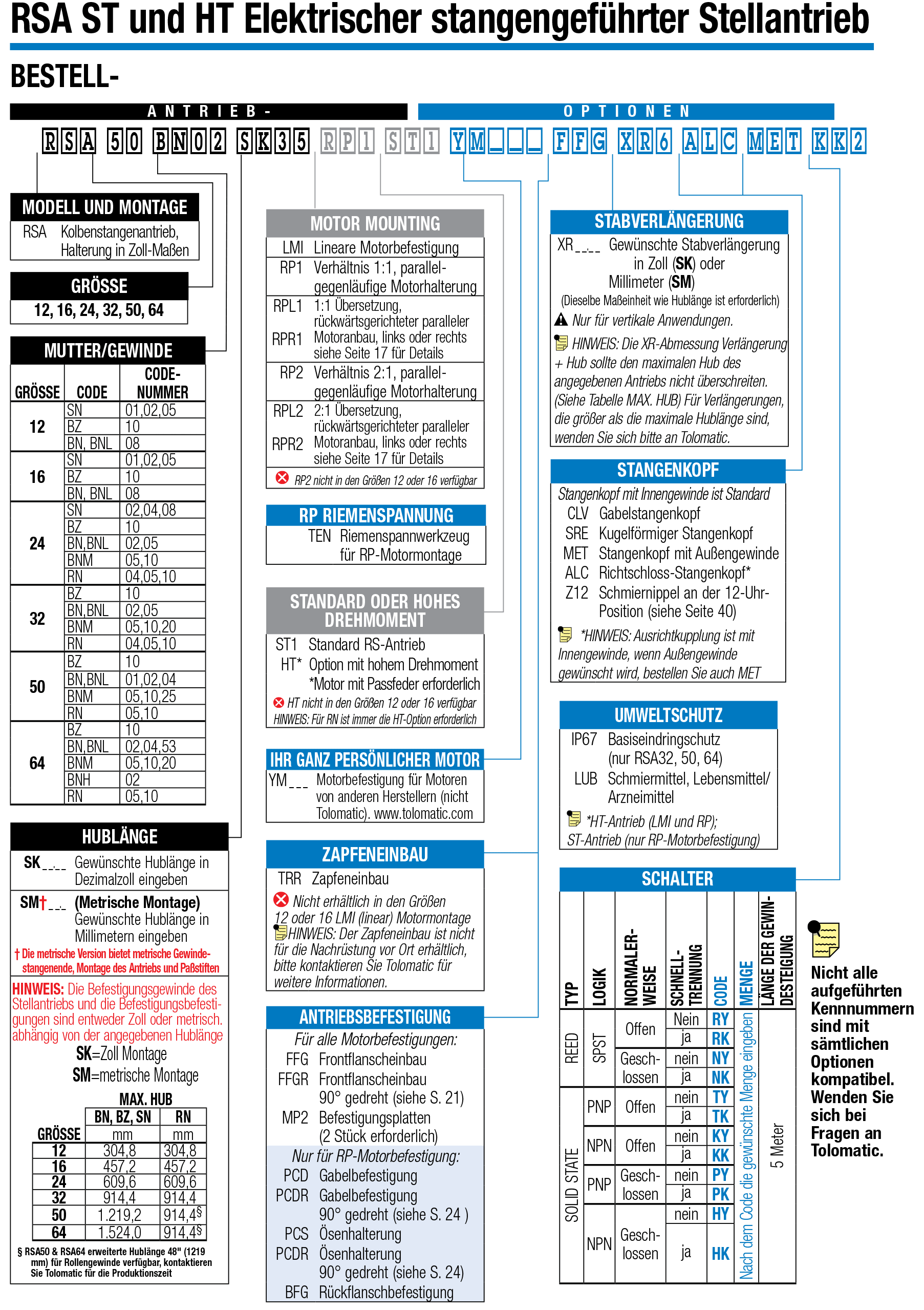

RSA RP Umgekehrte Parallele Montage-Reihenfolgecodes
RSA-ST Stangenkopfoptionen: Richtschloss und Außengewinde
RSA-RP Montageoptionen
