Hygienische, elektrische ERD Stellantriebe (3A-/USDA-Zulassung)
Hygienische, elektrische ERD Stellantriebe verfügen über eine 3A- und USDA-Zulassung für Lebensmittel- und Getränkeanwendungen.
Die hygienisch gestalteten elektrischen Stellantriebe aus Edelstahl von Tolomatic mit bis zu 35 kN (7868 lbf) sind die perfekte Lösung für Lebensmittel- und Getränkeanwendungen, bei denen höhere Kräfte zum Pressen, Pumpen oder Schneiden erforderlich sind. Nutzen Sie die Your Motor Here® Datenbank von Tolomatic, um aus einer Vielzahl von Edelstahlmotorenherstellern ein komplettes Edelstahlpaket auszuwählen.
- 3 Baugrößen
- Wahlweise Kugel-, Acme- oder Rollengewinde
- Schubkraftkapazitäten von bis zu 35 kN (7868 lbf)
- Hublängen bis 1 m (39,4 Zoll)
- IP69K mit Edelstahlkonstruktion als Standard
- Hygieneoption mit USDA- und 3A-Zulassung (14159-1-2010) für die Lebensmittelverarbeitung
- Anfertigung nach Kundenwunsch und Standardversand in 15 Tagen
- Für Vor-Ort-Reinigung kompatibel
- Vereinfacht und senkt die Kosten der Maschinenausführung, indem die Notwendigkeit für Schutzvorrichtungen um die Standardantriebe entfällt

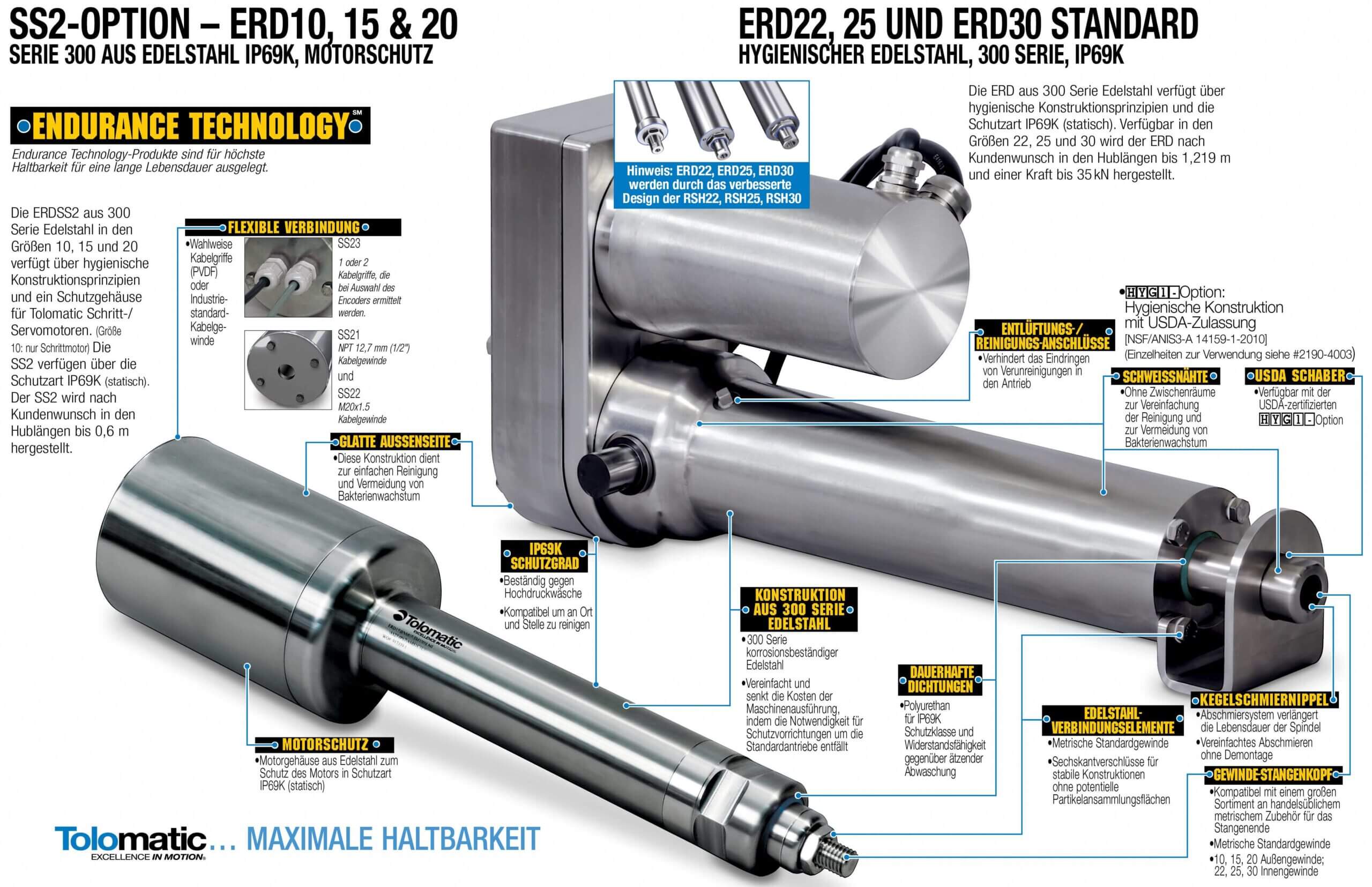

ERD-Hygienemerkmale

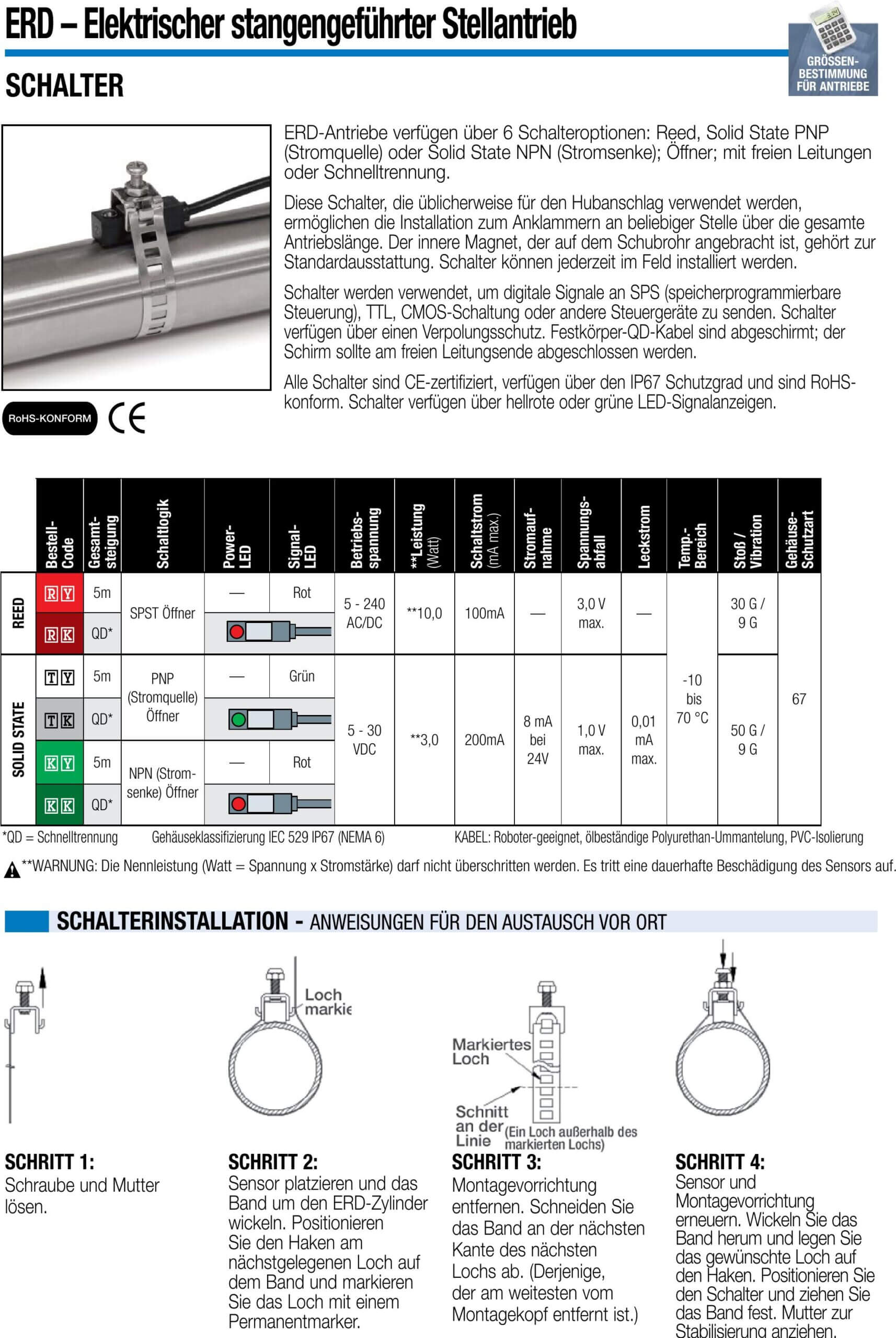

ERD Schalter, Spezifikationen

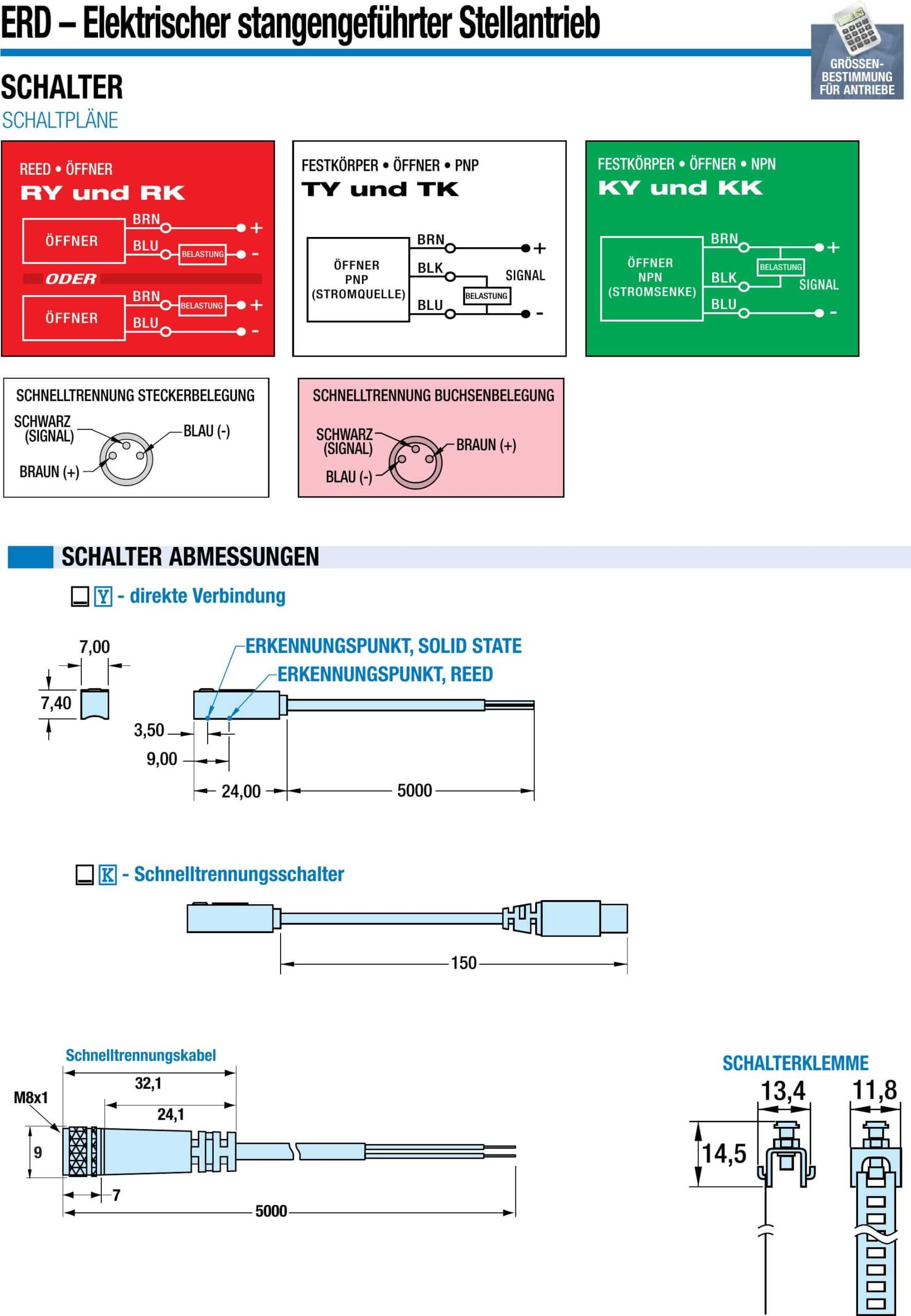

ERD Schalter, Schaltpläne, Abmessunger

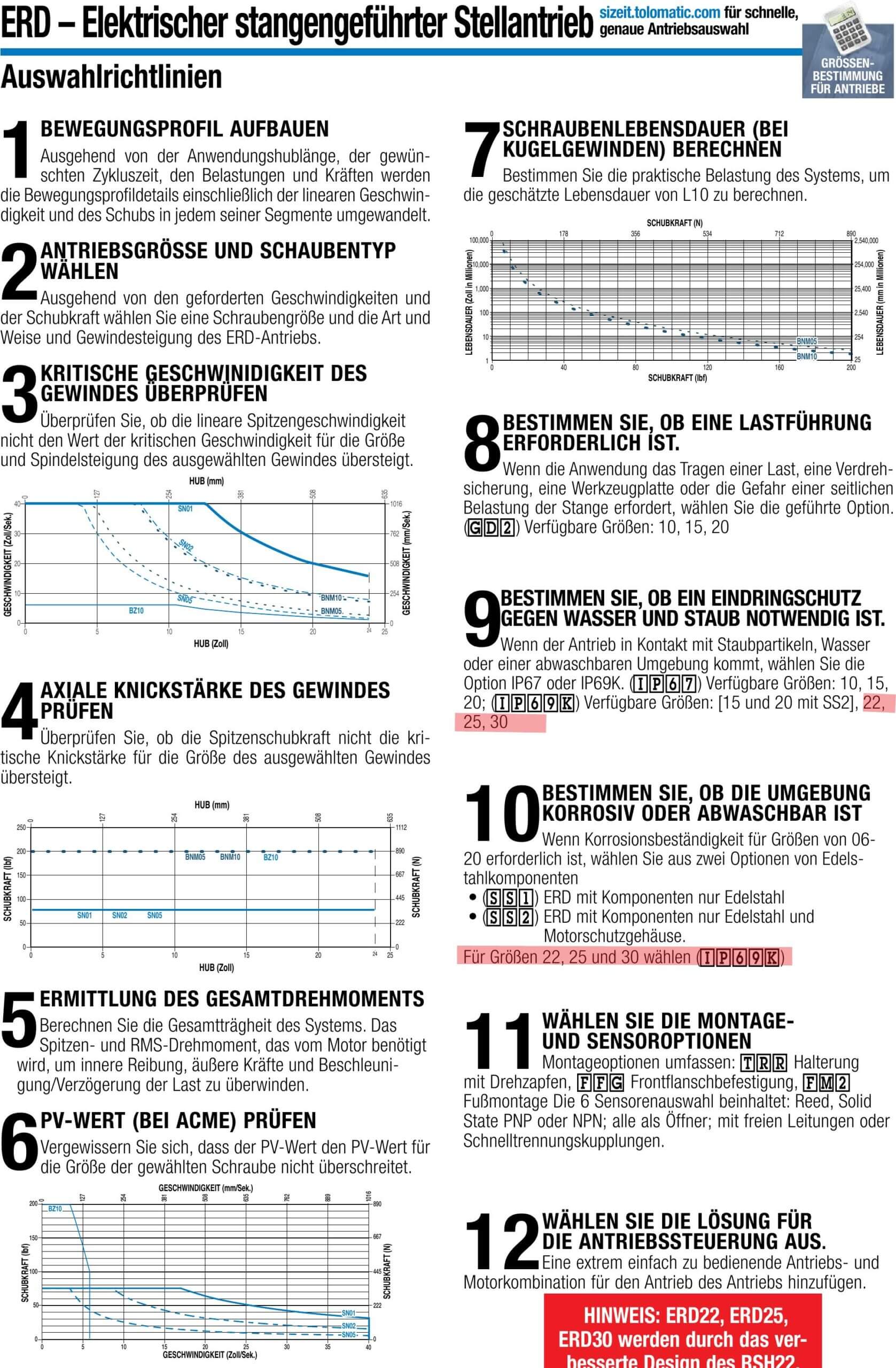

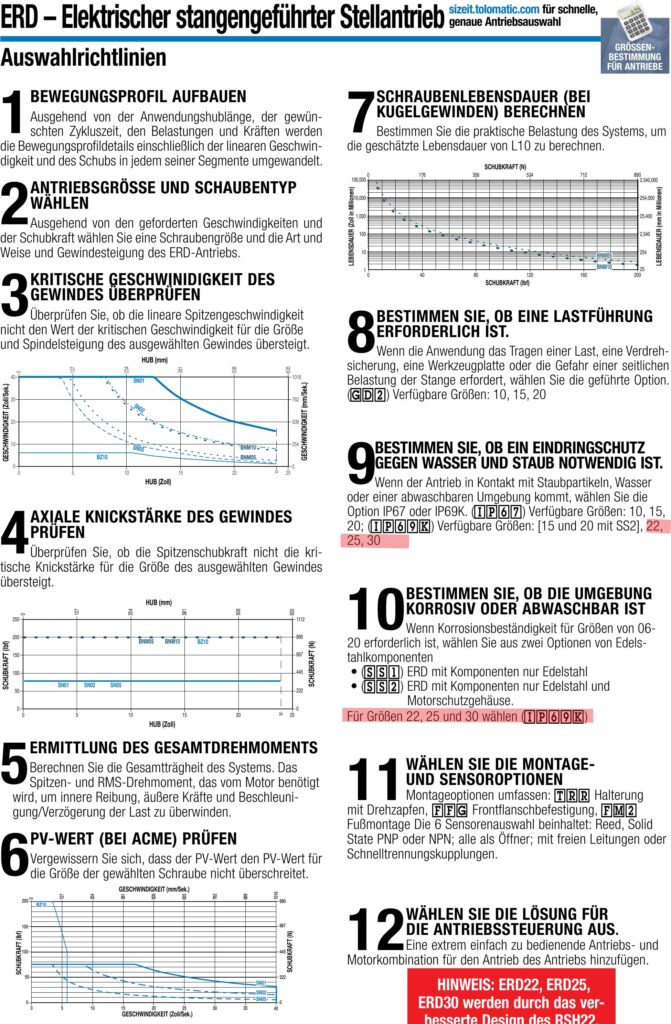

Berechnung von RMS-Schubkraft + /Schmierung

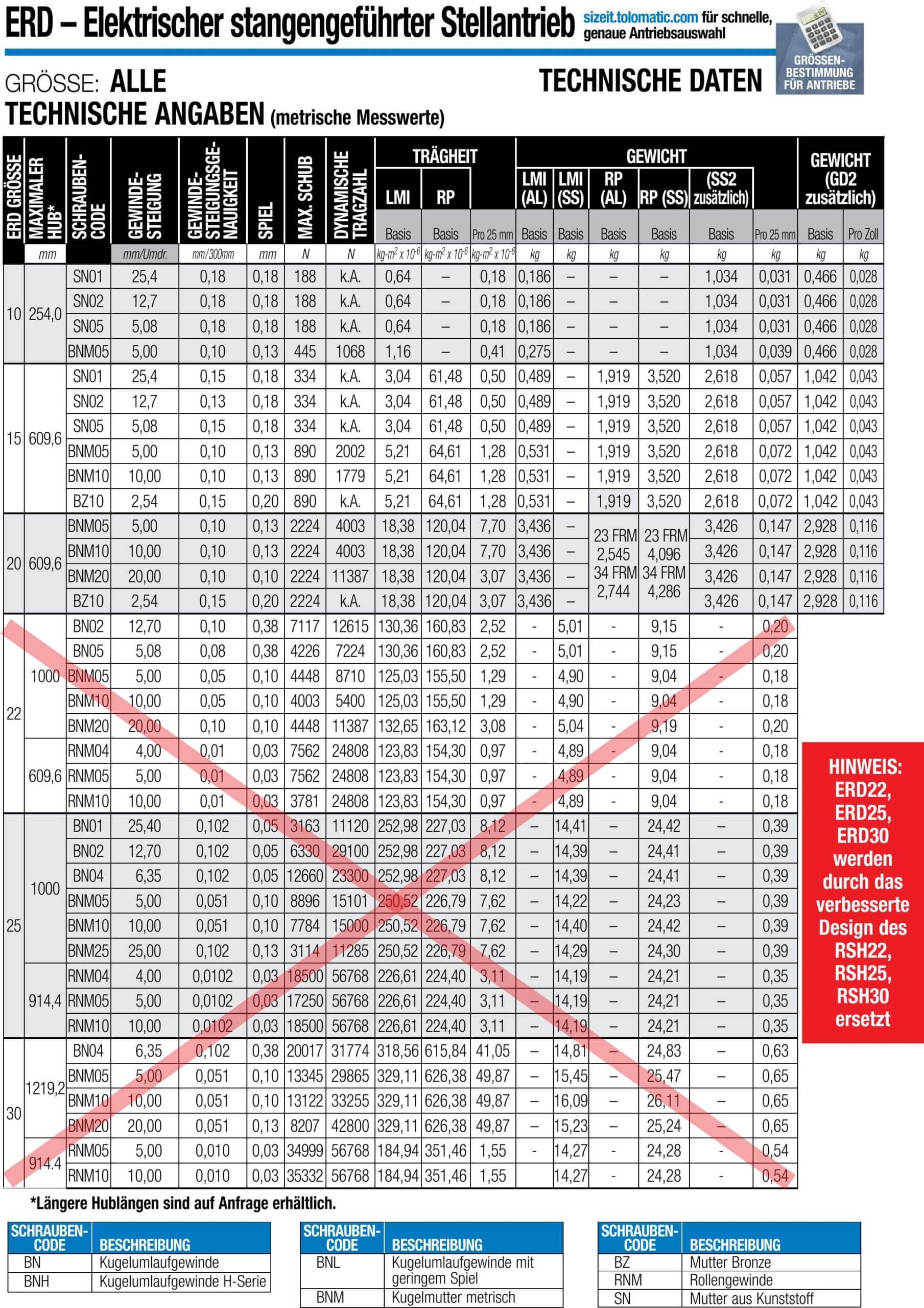

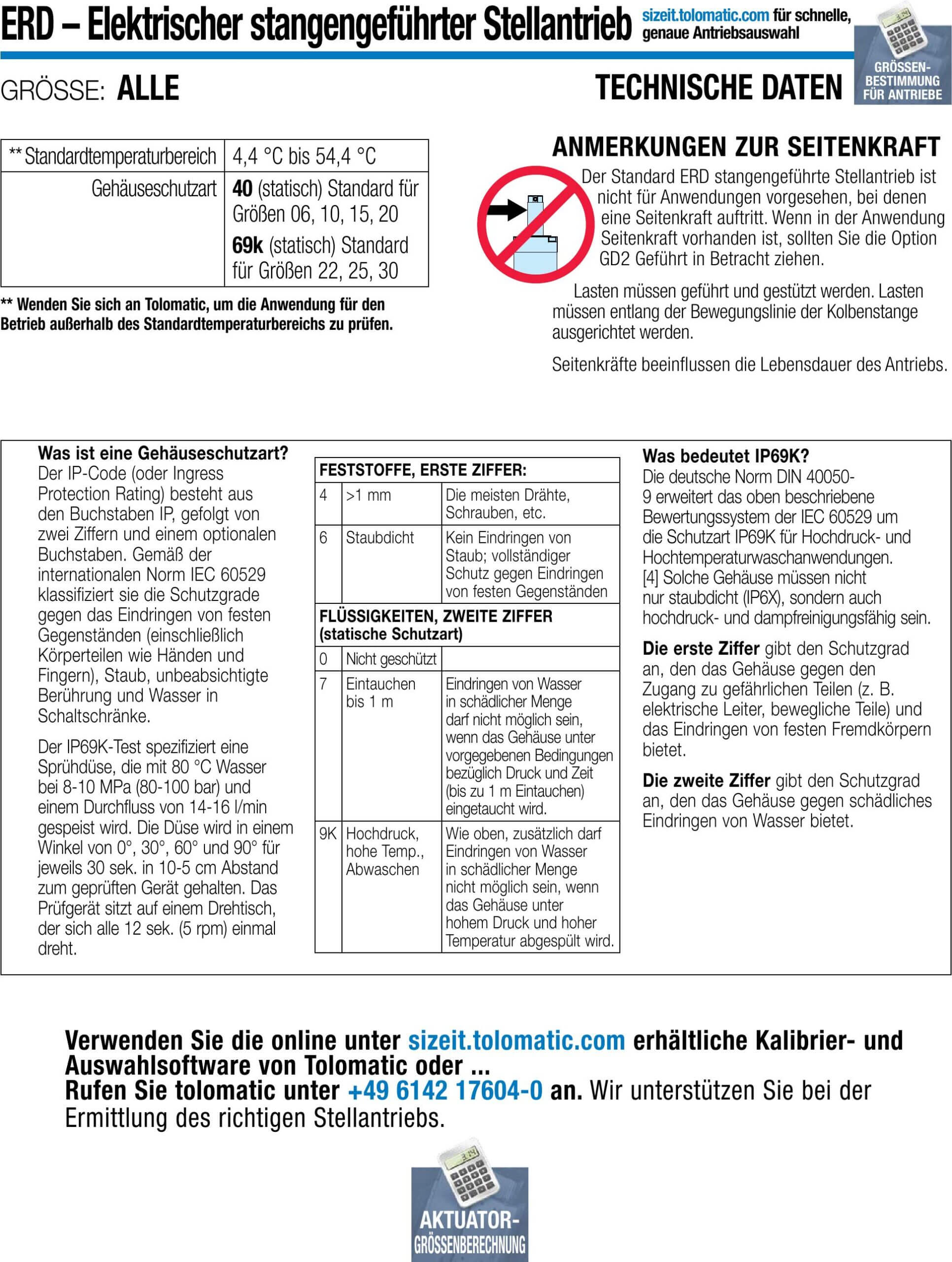

Technische Angaben

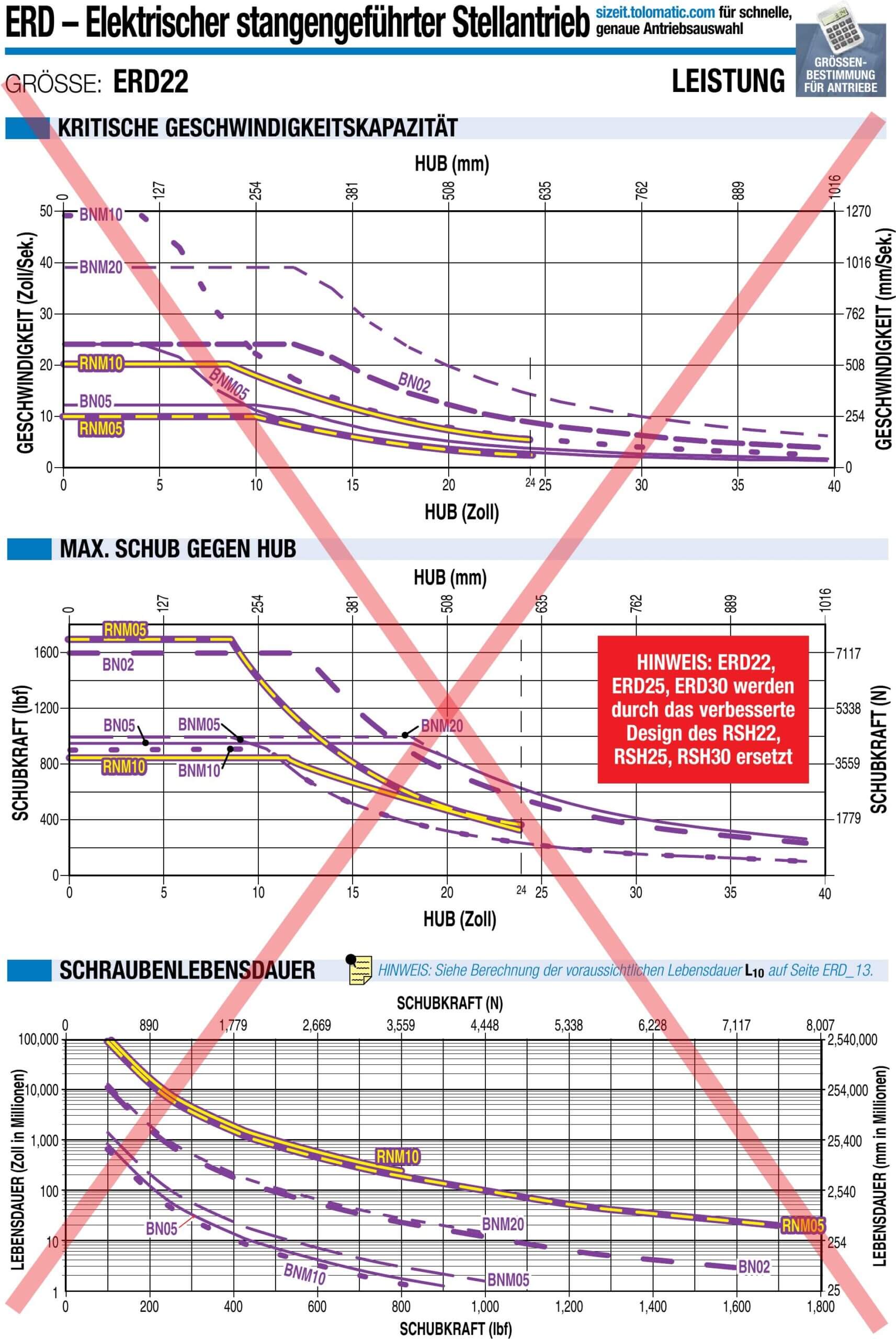

ERD 22 kritische Geschwindigkeit, Schubkraft gegenüber Hub und Gewindelebensdauer

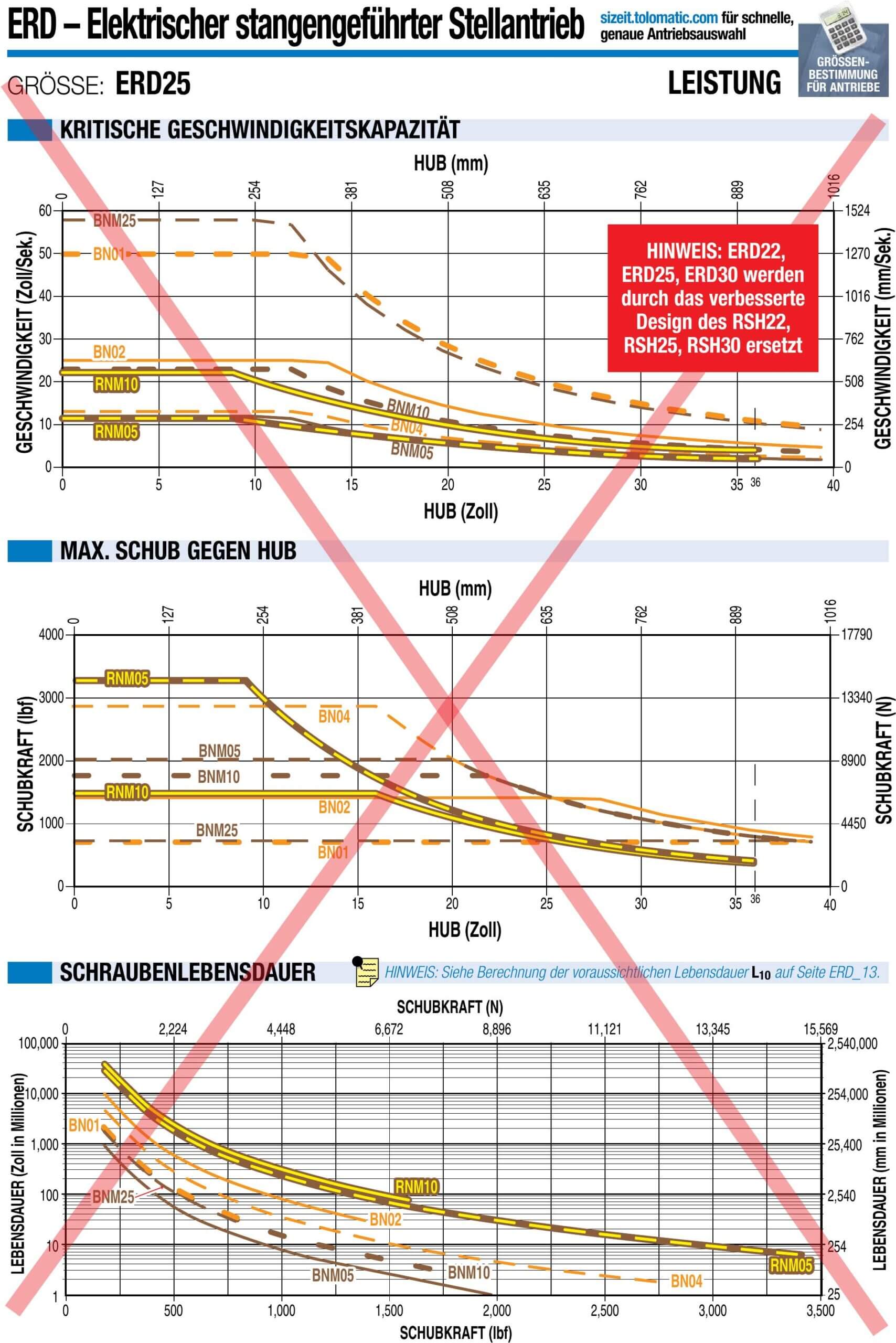

ERD 25 kritische Geschwindigkeit, Schubkraft gegenüber Hub und Gewindelebensdauer

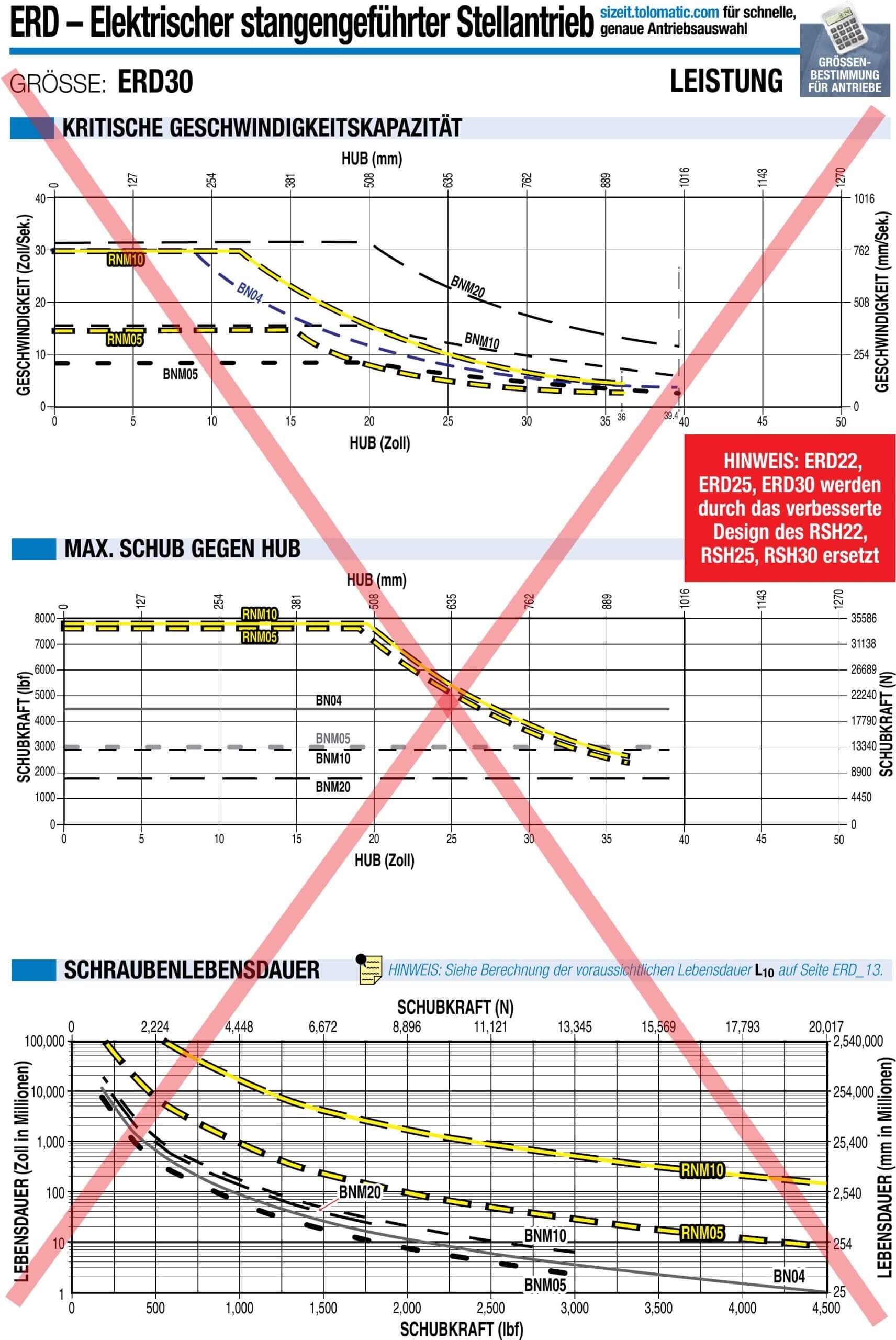

ERD 30 kritische Geschwindigkeit, Schubkraft gegenüber Hub und Gewindelebensdauer

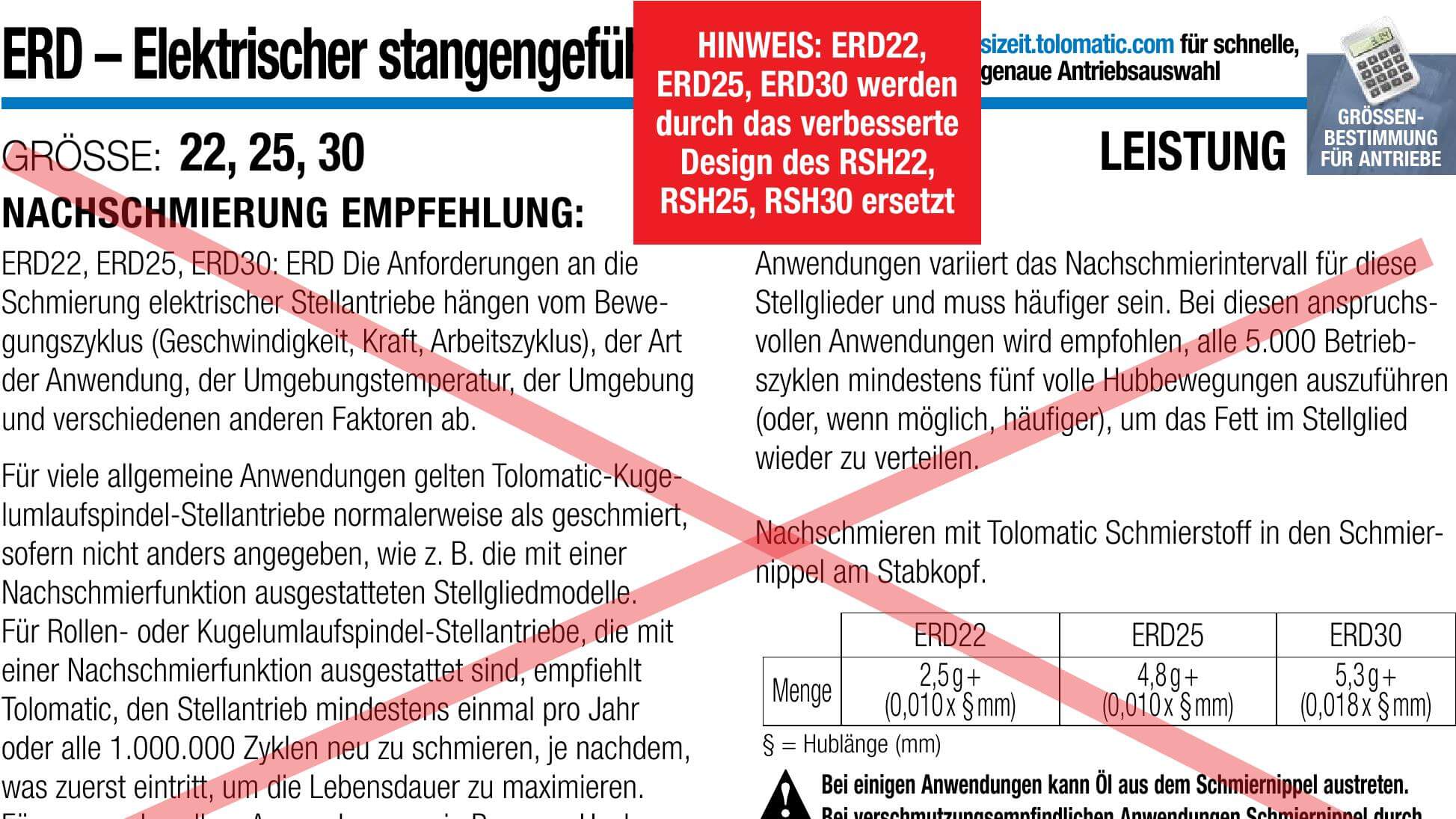

NACHSCHMIERUNG EMPFEHLUNG:

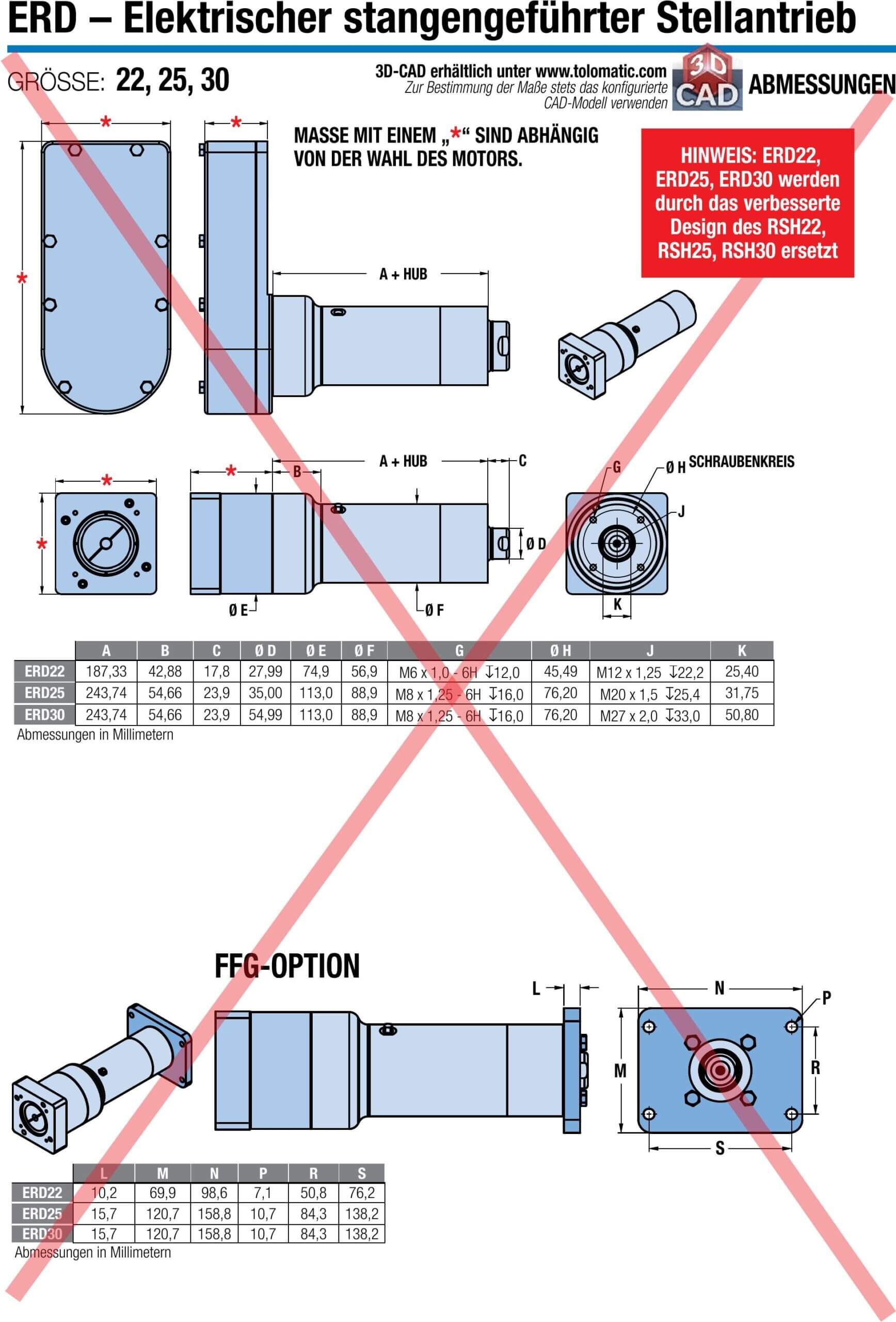

ERD 22/25/30 Abmesssungen

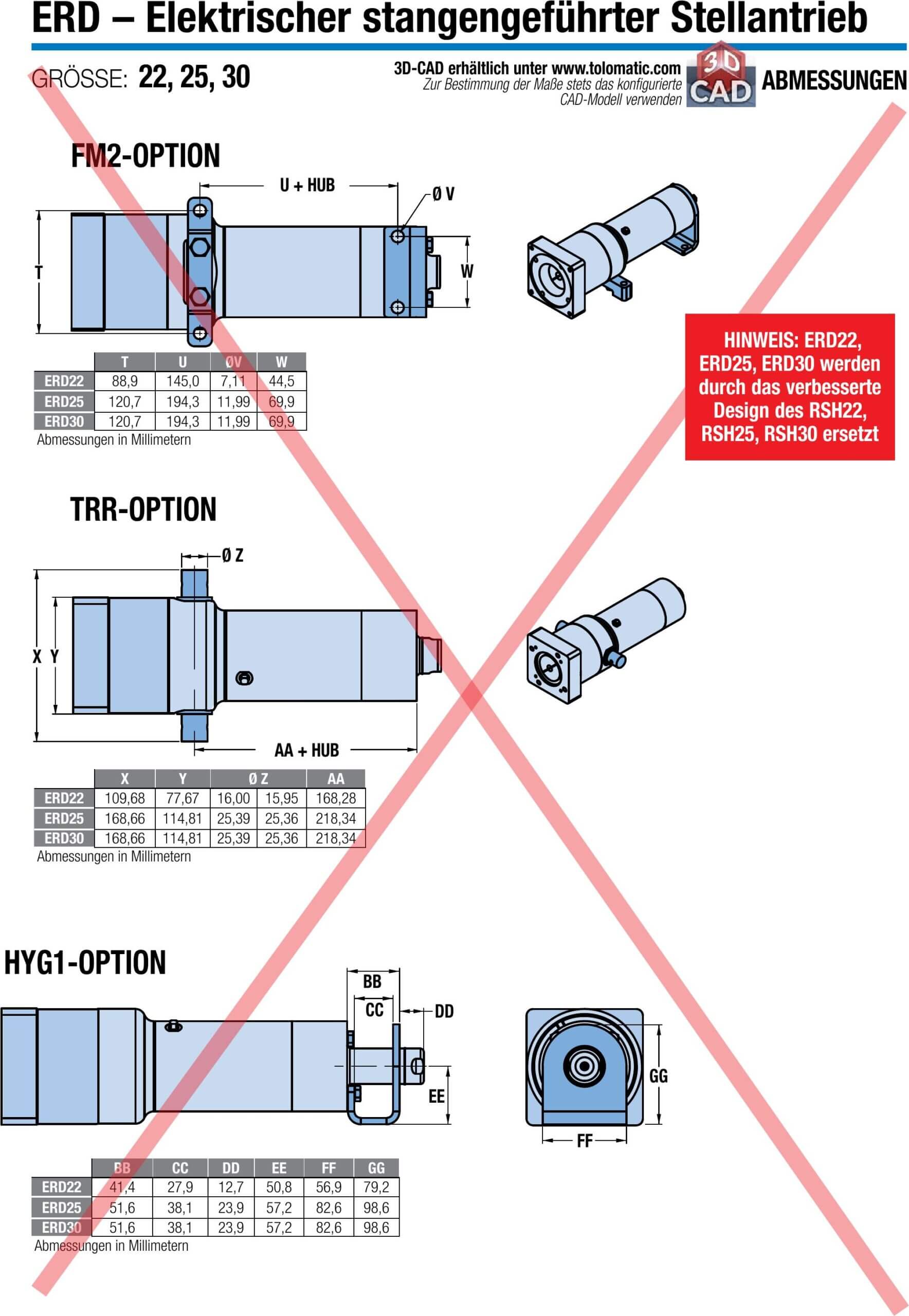

Option: Fußmontage, Zapfenmontage (hinten), Eindringschutzklasse IP69K
