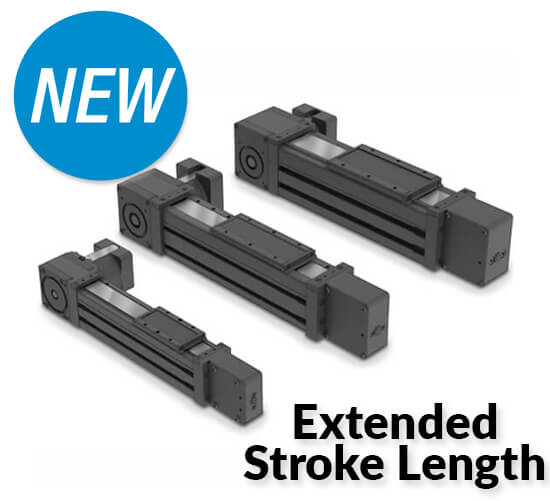

Lineare B3W Riemenantriebe
Lineare B3W Riemenantriebe haben eine geschlossene Kugellagerkonstruktion für hohe Belastungen, hohe Biegemomente und lange Lebensdauer.
Der lineare B3W Riemenantrieb ist in der Lage, bei gleichbleibender Laufruhe hohen Lasten und Biegemomenten standzuhalten. Die linearen B3W Riemenantriebe verfügen über geschlossene Kugelumlaufführungen, wodurch die Verwendung einer externen Lastführung überflüssig wird. Der lineare B3W Riemenantrieb bietet eine hohe Wiederholgenauigkeit und einen Arbeitszyklus von 100 % mit langer Lebensdauer.
- 3 Baugrößen
- Breiter Urethan-Stahlriemen für höhere Schubkraft ohne Dehnung
- Lasttragfähigkeit von bis zu 35,7 kN (8032 lbf)
- Hublängen bis 5258 mm (207 Zoll)
- In den USA übliche (Standard) und metrische Bauweisen (optional)
- Halterungen für Ihren bevorzugten Motor mit dem Programm "Your Motor Here"® von Tolomatic

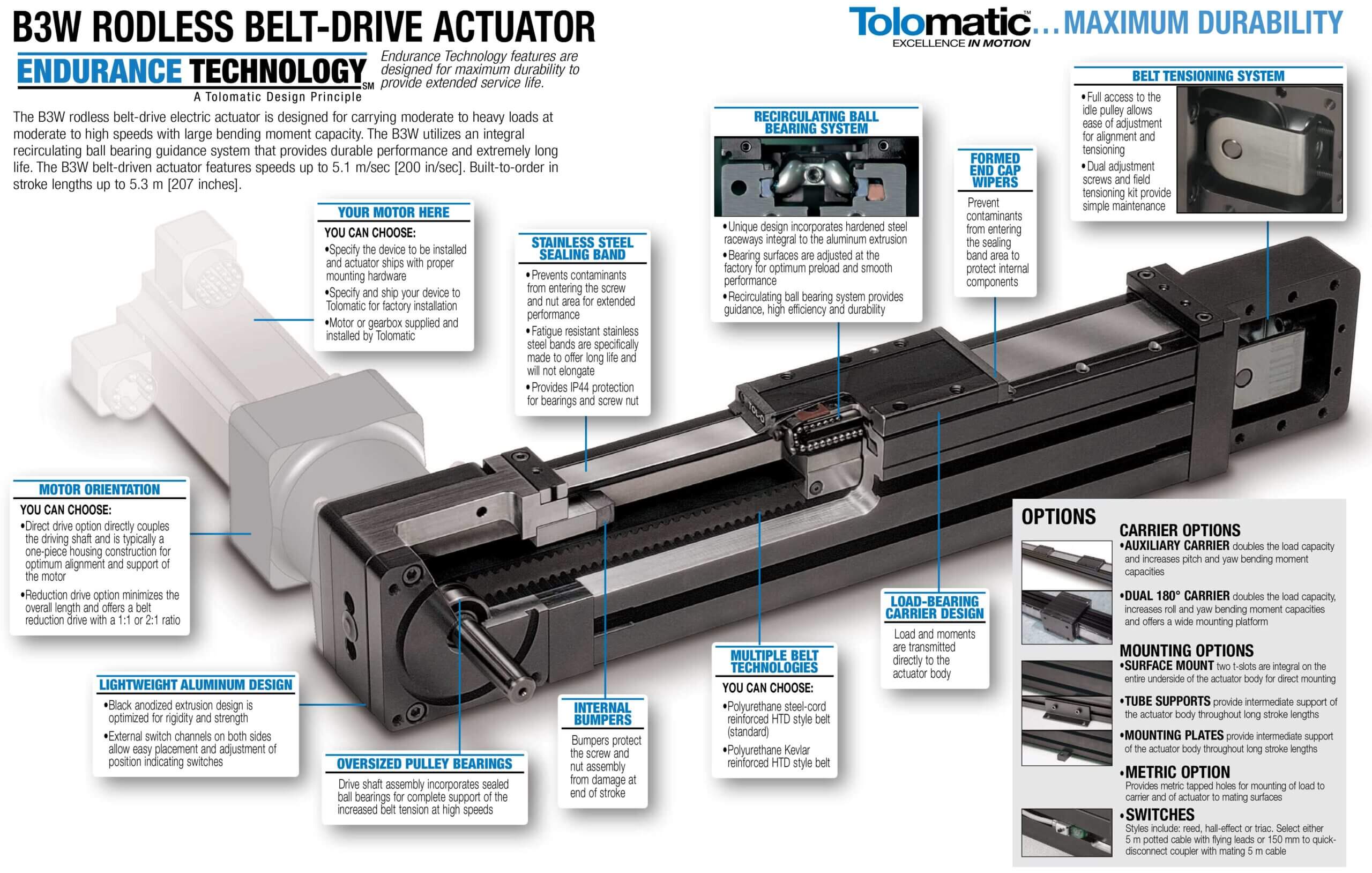

B3W Funktionen
B3W Durchbiegung, Unterstützung und Reibung
B3W Hilfsträger, Biegemomente
B3W Trägergeschwindigkeit, Riemenschub und Beschleunigung des Lastgewichts
B3W Schalter, Leistung und Verdrahtung
B3W Biegemomente und Belastungen

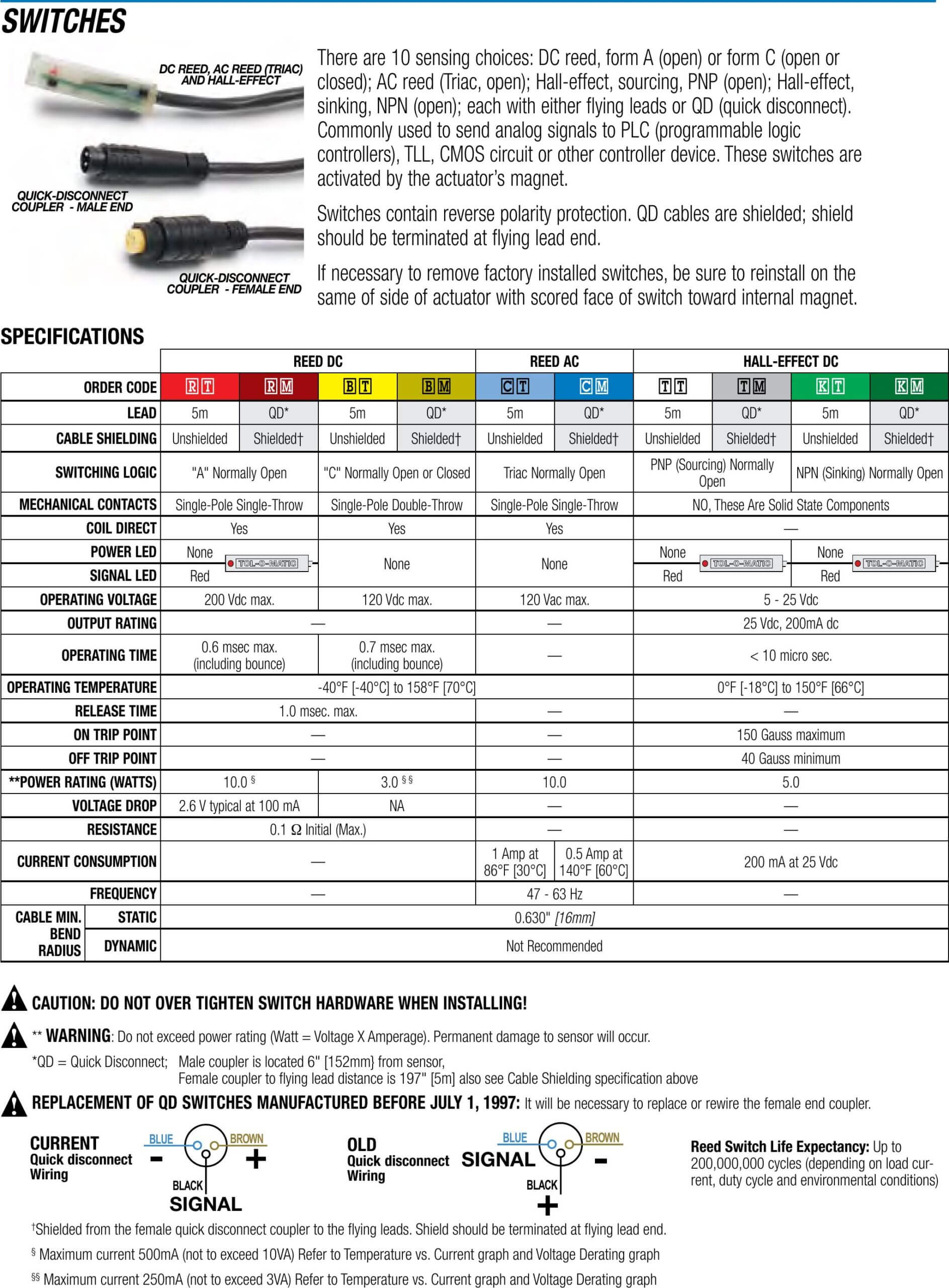

B3W Schalter, Spezifikationen

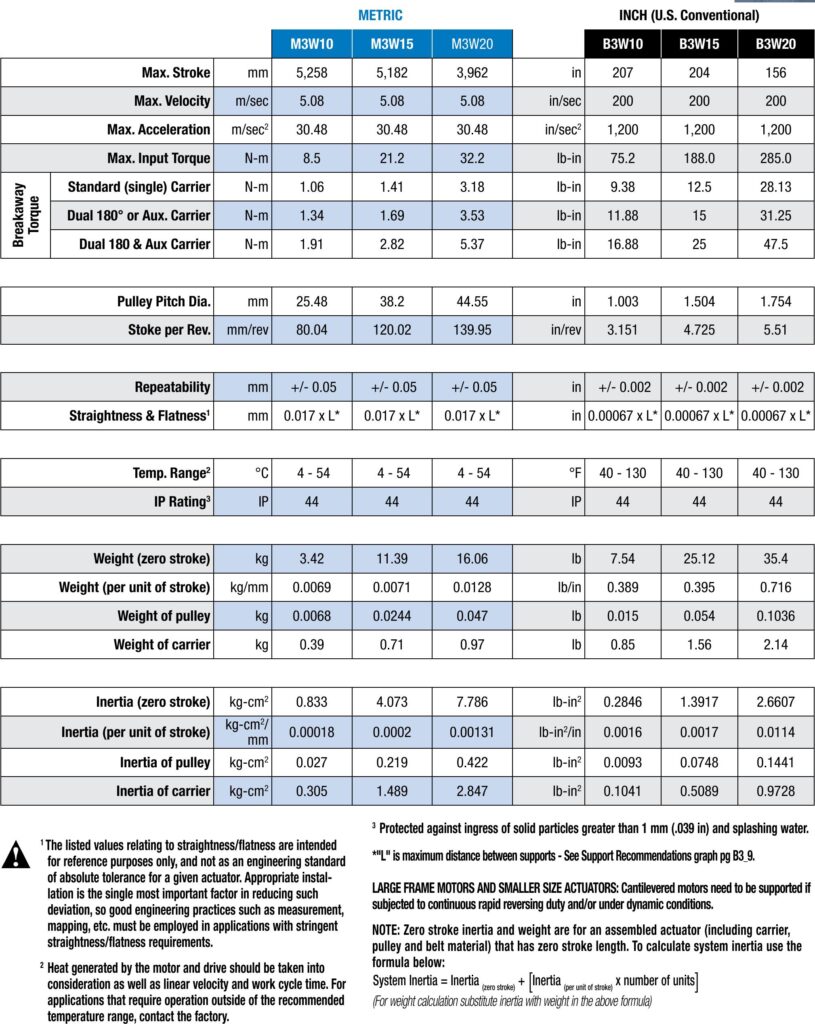

B3W Spezifikationen - US und metrisch
B3W Maximale Beschleunigung in Abhängigkeit vom Lastgewicht

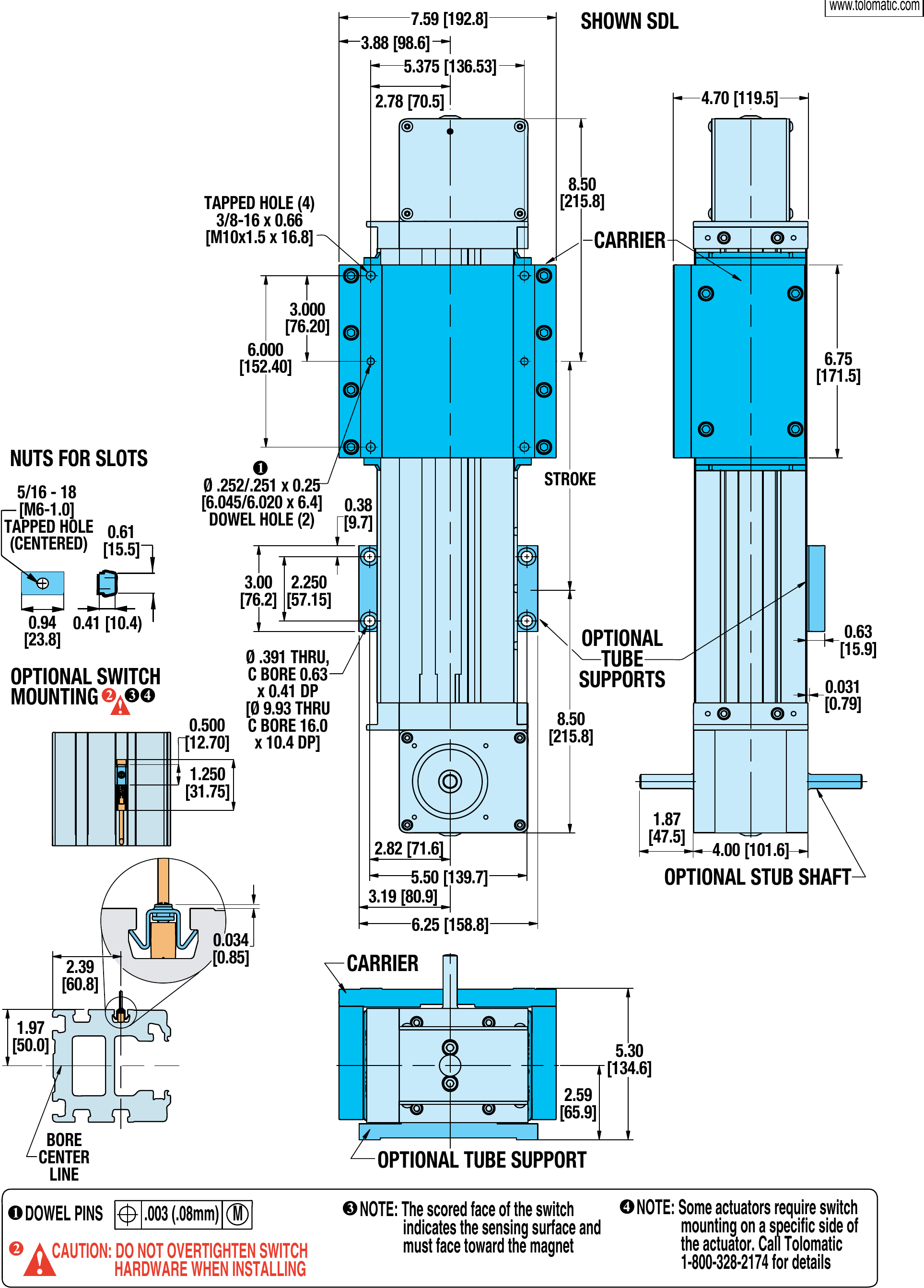

B3W10 Stellantrieb und Optionen, Abmessungen
B3W10 Duale 180º Option, Abmessungen
B3W15 Duale 180º Option, Abmessungen

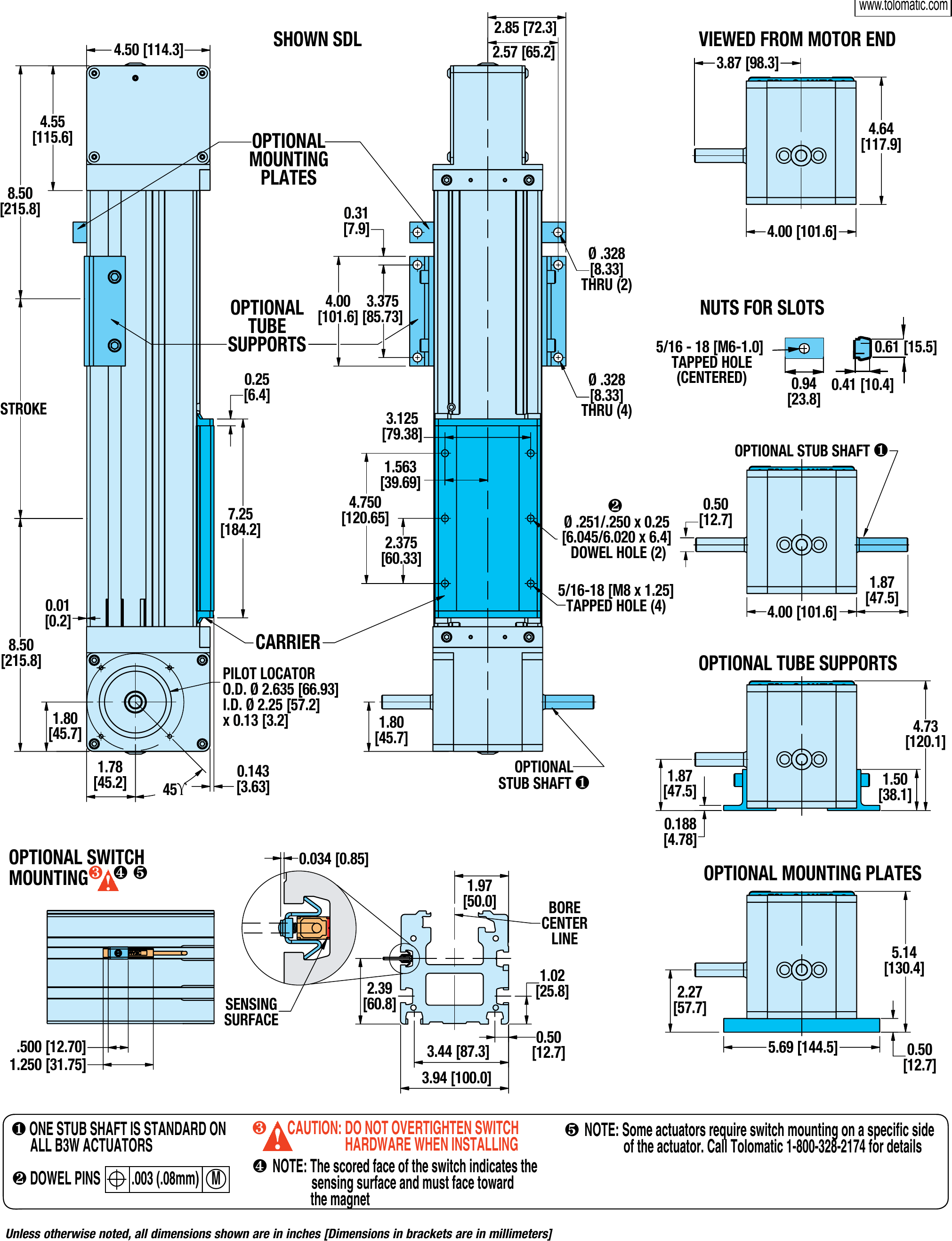

B3W20 Stellantrieb und Optionen, Abmessungen
B3W20 Duale 180º Option, Abmessungen
B3W Motormontage

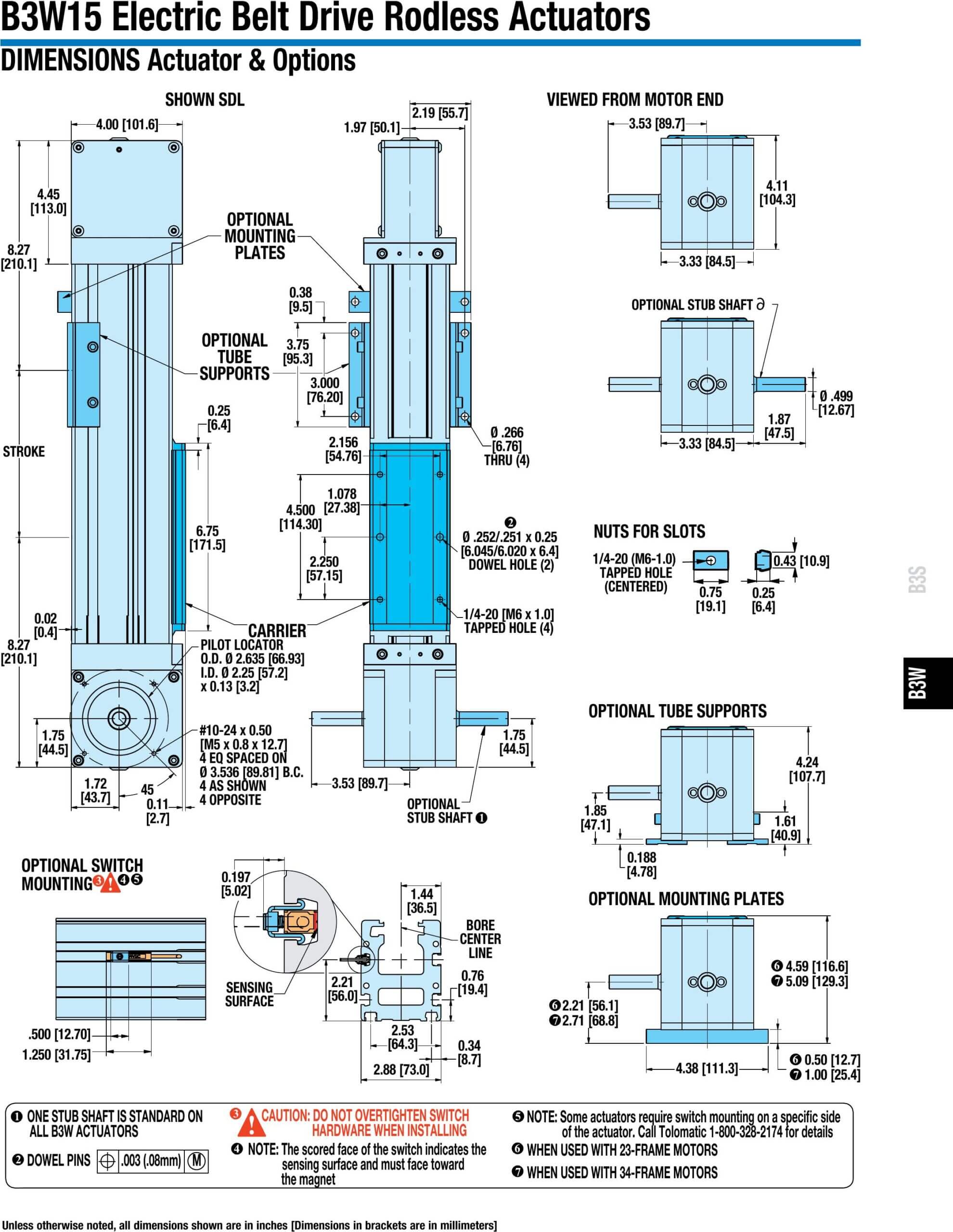

B3W15 Stellantrieb und Optionen, Abmessungen
Infozentrum
Kataloge und Broschüren
- B3S/B3W Elektrischer Stellantrieb Katalog (English, B3S/B3W Electric Actuators brochure)
- Corporate Overview-Linear Motion Solutions Brochure (English)
- SOLUCIONES DE CONTROL DE MOVIMIENTO (Spanish, Corporate Overview-Motion Control Solutions Brochure)
- OEM Actuator Solutions Brochure
- Brochure sur l'entreprise Tolomatic (French, Corporate Overview-Linear Motion Solutions Brochure)
- Broschüre Gantry- und Mehrachslösungen (English - Gantry & Multi-Axis Solutions Brochure)
- Medical and Life Sciences brochure
- Soluciones Gantry y Multieje (^ES Gantry brochure)
Produktprospekt
Anleitungen
- INFOGRAFIK: Genauigkeit und Reproduzierbarkeit bei Linearantrieben (English)
- INFOGRAFIK: Zehn Tipps zur Spezifizierung von elektrischen kolbenstangenlosen Linearantrieben (English)
- INFOGRAFIK: Berechnung der Gesamtbetriebskosten (English)
- Leitfaden für die Integration von Drittanbieter-Motoren (Guide to Third Party Motor Integration-EN)
- Referenzhandbuch für den Schalter (EN-Switch Reference Guide)
Ersatzteile und Instandhaltung
Technische Info
Terms & Conditions
Whitepapers
- Elektrische Antriebe und Pneumatikzylinder: Ein Vergleich basierend auf den Gesamtbetriebskosten (ENGLISH, WP, TCO Electric actuators vs. pneumatic cylinders)
- Wahl des richtigen Linearantriebs: Die Herstellerangaben sinnvoll nutzen (ENGLISH, WP, Making sense of manufacturer specifications)
- Zehn Tipps zur Maximierung der Lebensdauer des Antriebs und der Systemleistung (ENGLISH, WP, Ten tips for maximizing actuator life and system performance)
- Regeln der Antriebs- und Führungsausrichtung in linearen Bewegungssystemen (ENGLISH, WP, actuator and guide alignment in linear motion systems)
- IP-Schutzart und Fertigungsumgebung (ENGLISH, WP, IP ratings and the manufacturing environment)
- Minimierung der elektrischen Geräusche in Antriebssystemen für maximale Zuverlässigkeit und Leistung (ENGLISH, WP, Minimizing electrical noise)
- Spindel- und riemengetriebene kolbenstangenlose Stellantriebe (ENGLISH, WP, Screw-driven vs. belt-driven rodless actuators)
- Einführung in die Genauigkeit und Reproduzierbarkeit von linearen Bewegungssystemen (ENGLISH, WP, accuracy and repeatability in linear motion systems)
- Elektrische Stangenantriebe vs. Hydraulikzylinder: Ein Vergleich der Vor- und Nachteile beider Technologien weißes Papier (GERMAN, Electric vs Hydraulic WP)
- (Planung von Gantry- und Mehrachs-Automatisierungssystemen) Designing Gantry and Multi-Axis Automation Systems
Product Family: Elektrisch
Product Used: B3W Belt Drive Actuator
Product Family: Elektrisch
Product Used: B3WD15 Rodless Electric Actuator
Product Family: Elektrisch
Product Used: B3W15
Product Family: Elektrische
Product Used: B3W Rodless Actuator
Product Family: Elektrische
Product Used: B3W Belt Drive Actuator
Challenge: Create a new generation mask-making machine based on the automated workcell concept to improve efficiency, quality and throughput.
Product Family: Electric
Product Used: B3W Rodless Actuators & GSA Guided Rod Actuators
Beschreibung der Anwendung:
Umrüstung des Bandpackers am Ende des Förderbandes von pneumatischen Zylindern auf elektrische Antriebe. Zu den erforderlichen Bewegungen gehören: mehrere schnelle Schiebebewegungen, eine Zentrierbewegung, eine Kippbewegung und eine Behälterhebebewegung.
Benutzen Sie die unten stehenden Links, um einen Tolomatic-Händler in Ihrer Nähe zu finden, mehr darüber zu erfahren, wie Sie Ihren Antrieb spezifizieren und konfigurieren können, und Informationen zu Ersatzteilen, Richtlinien und Tipps zur Auswahl zu erhalten.
Tolomatic-Händler finden

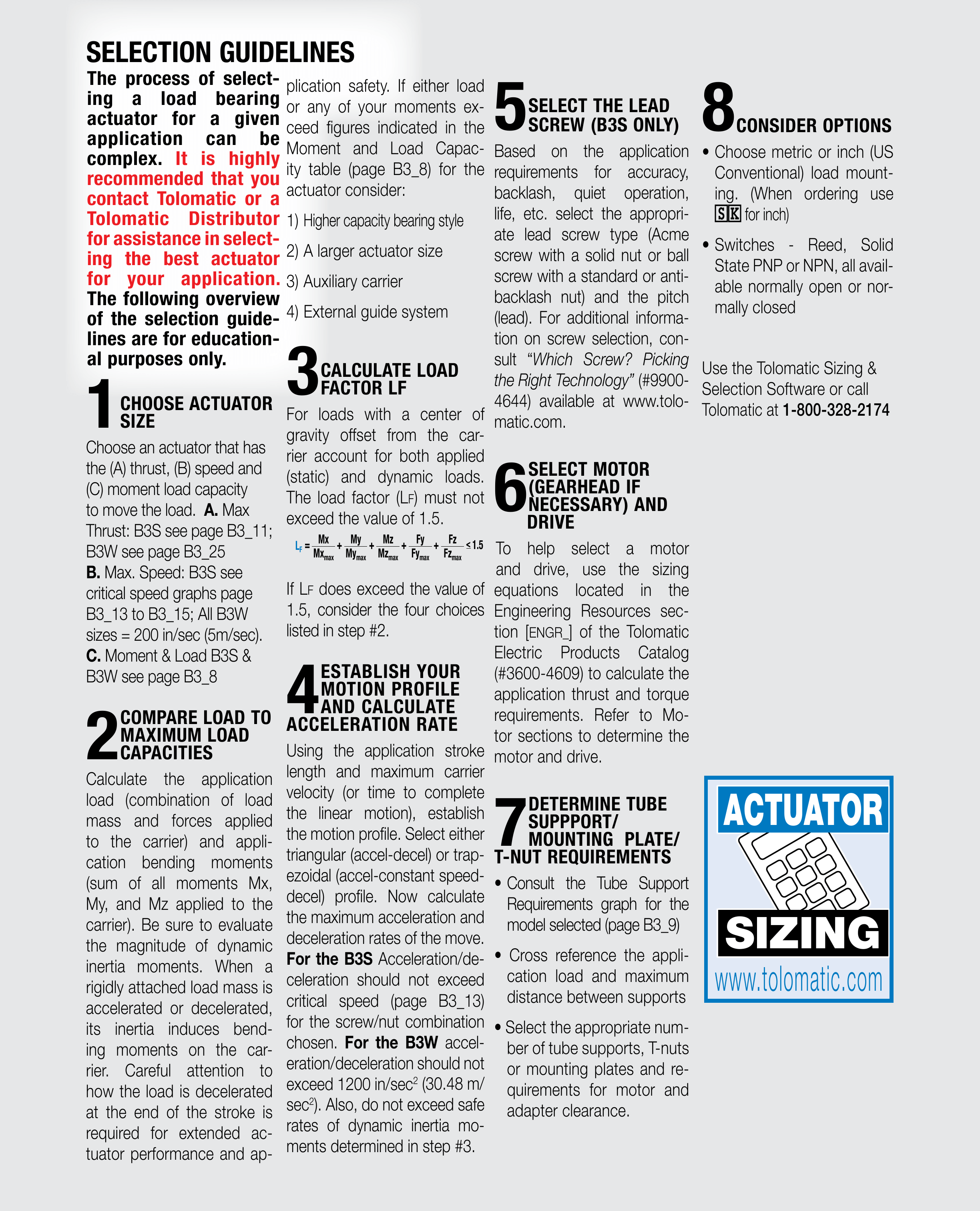

B3W Auswahlrichtlinien

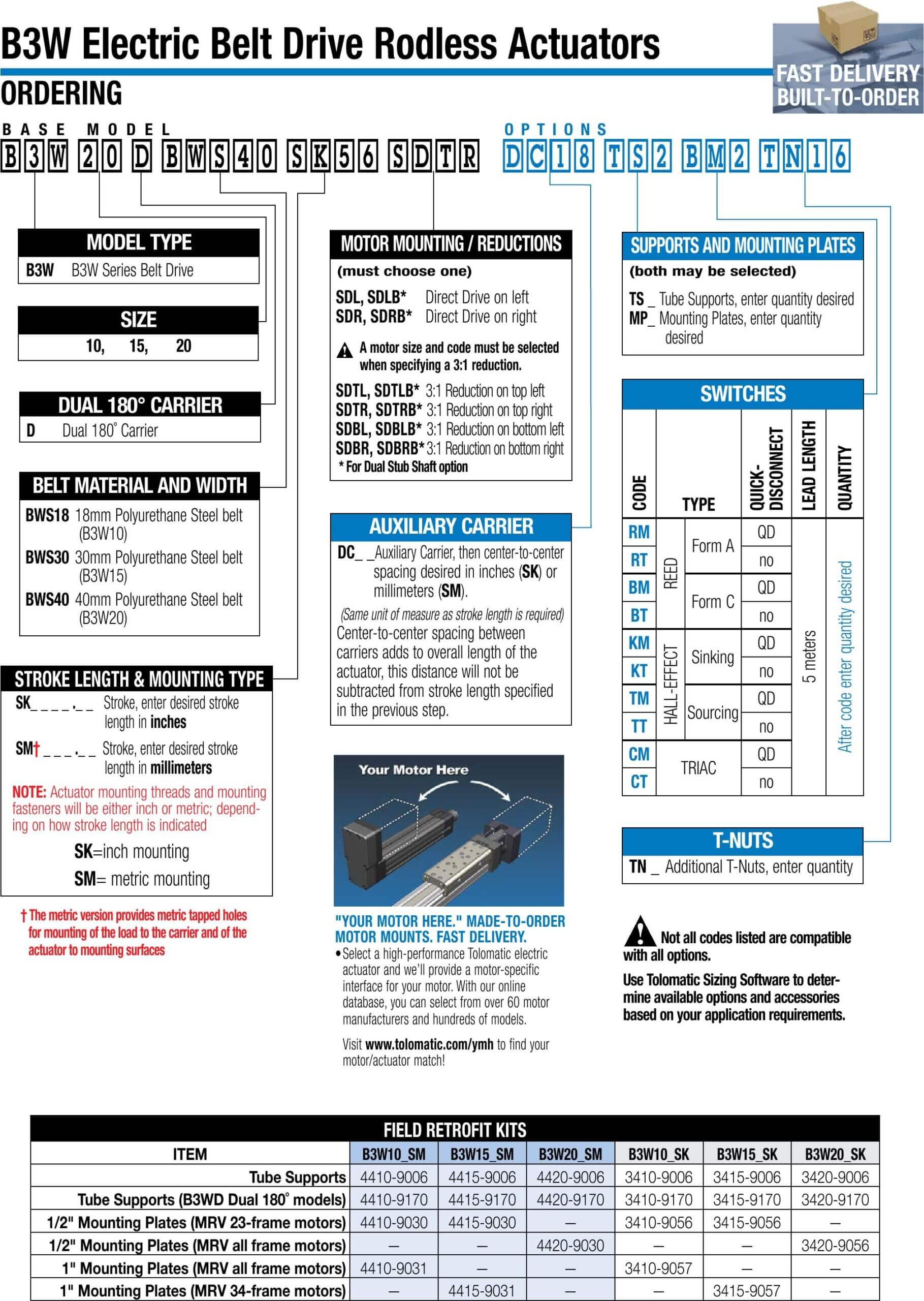

B3W Bestellung
