B3S Kugelgewinde-Linearantriebe
Die B3S Kugelgewinde-Linearantriebe verfügen über ein geschlossenes Kugellagergehäuse, das hohen Lasten und Biegemomenten standhält und eine lange Lebensdauer bietet.
Der B3S Kugelgewinde- Linearantrieb ist in der Lage, bei gleichbleibender Laufruhe hohen Lasten und Biegemomenten standzuhalten. Die B3S Kugelgewinde-Linearantriebe verfügen über geschlossene Kugelumlaufführungen , wodurch die Verwendung einer externen Lastführung überflüssig wird. Der B3S Kugelgewinde-Linearantrieb bietet eine hohe Wiederholgenauigkeit und einen Arbeitszyklus von 100 % mit langer Lebensdauer.

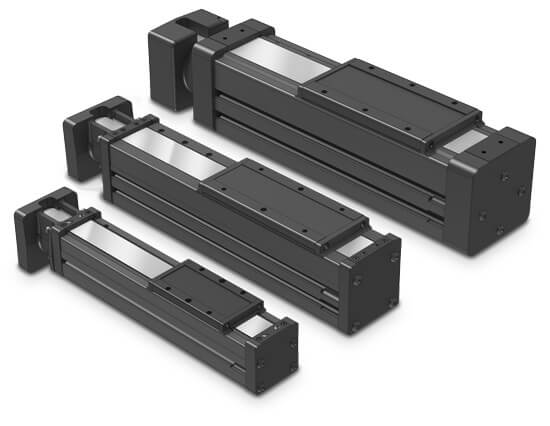

- 3 Baugrößen
- Wahlweise Kugel- oder Acme-Gewinde
- Lasttragfähigkeit von bis zu 35,7 kN (8032 lbf)
- Hublängen bis 4547 mm (179 Zoll) je nach gewähltem Gewinde
- In den USA übliche (Standard) und metrische Bauweisen (optional)
- Halterungen für Ihren bevorzugten Motor mit dem Programm „Your Motor Here®“ von Tolomatic

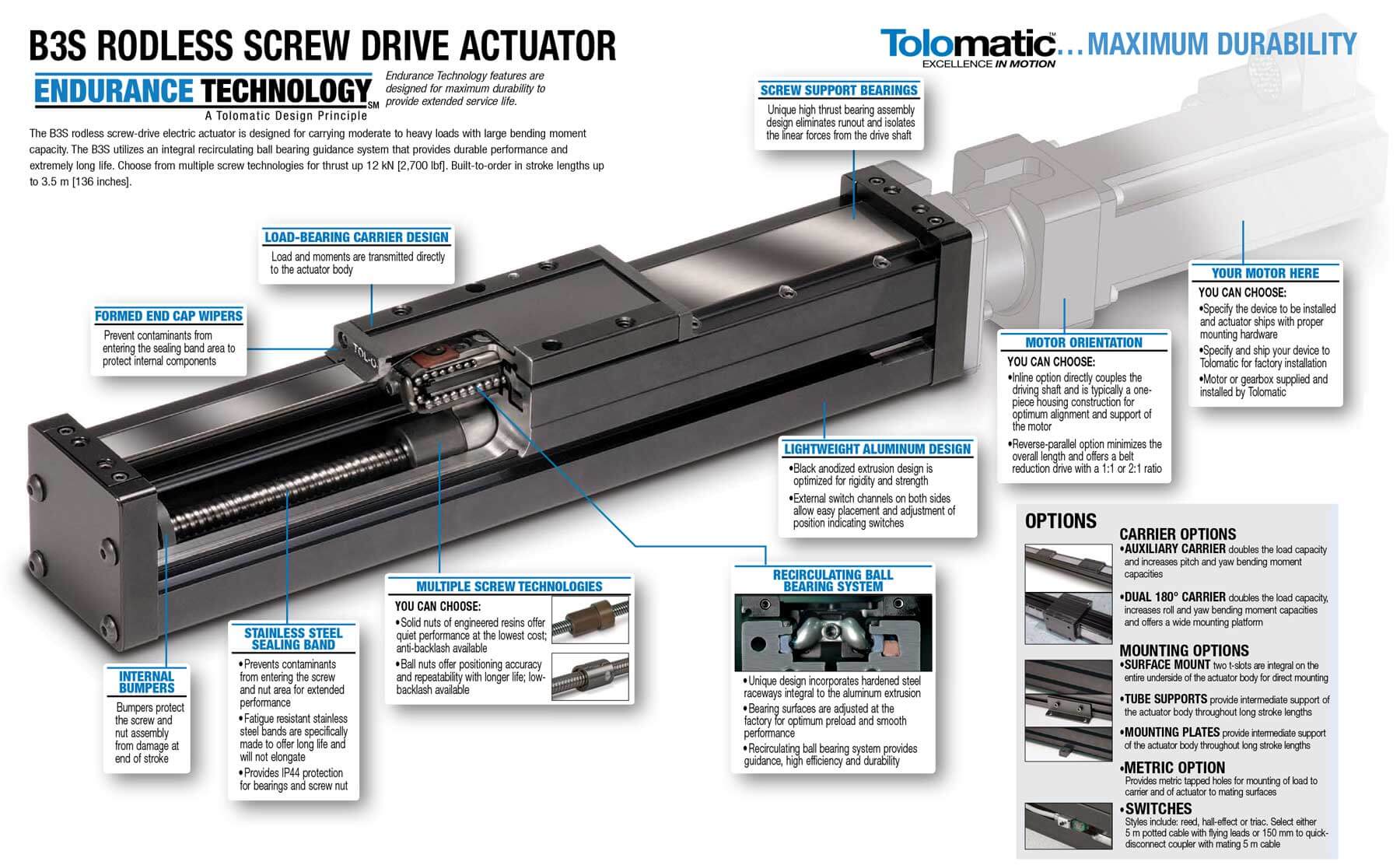

B3S Funktionen
B3S Durchbiegung, Unterstützung und Reibung
B3S Biegebewegung
B3S Schalter, Leistung und Verdrahtung
B3S Gewindeantrieb, Spezifikationen
B3S Stellantriebsgröße, Gewicht und Gewindeeffizienz
B3S Schalter, Spezifikationen

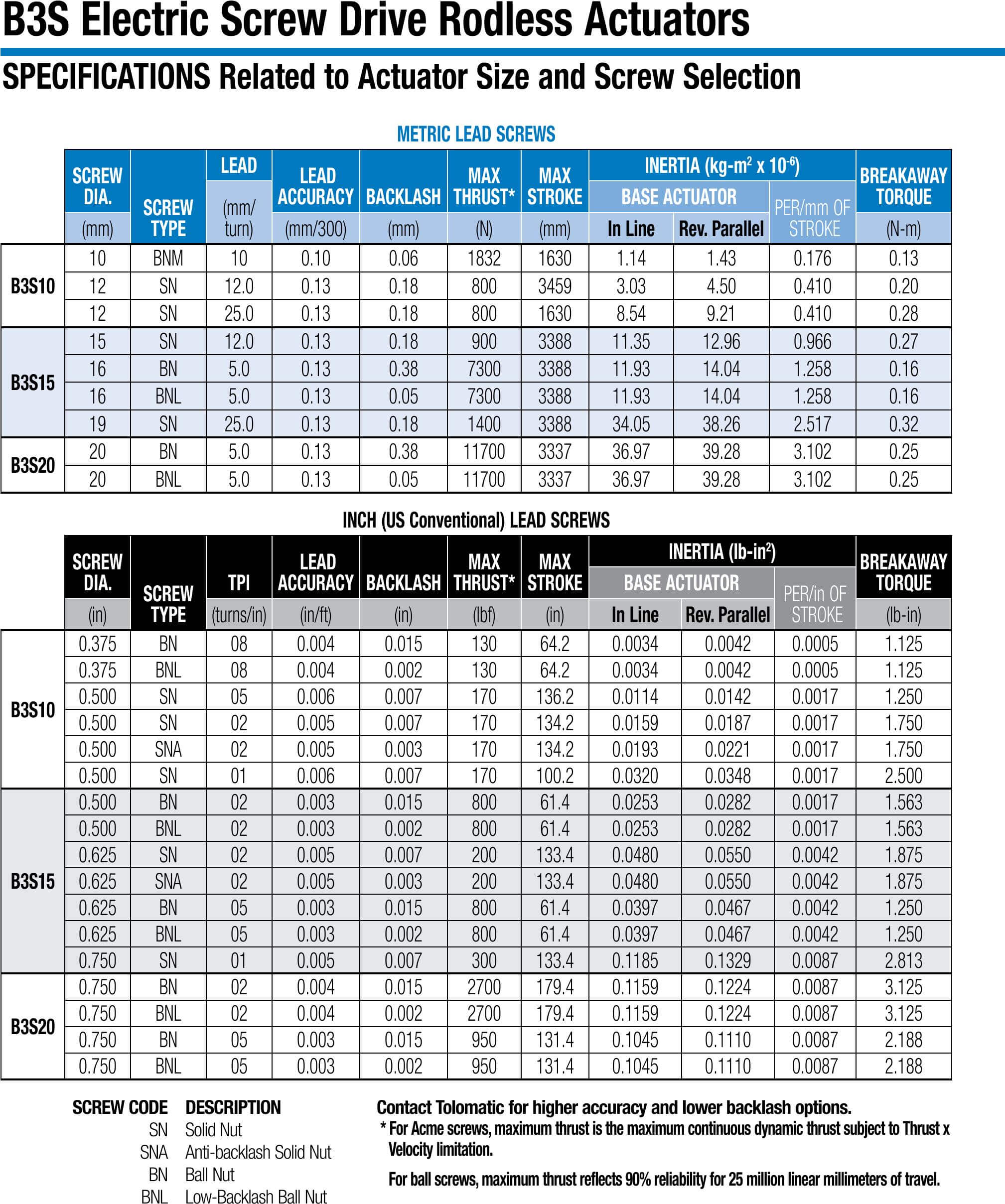

B3S Spezifikationen bezüglich Stellantriebs- und Gewindegröße

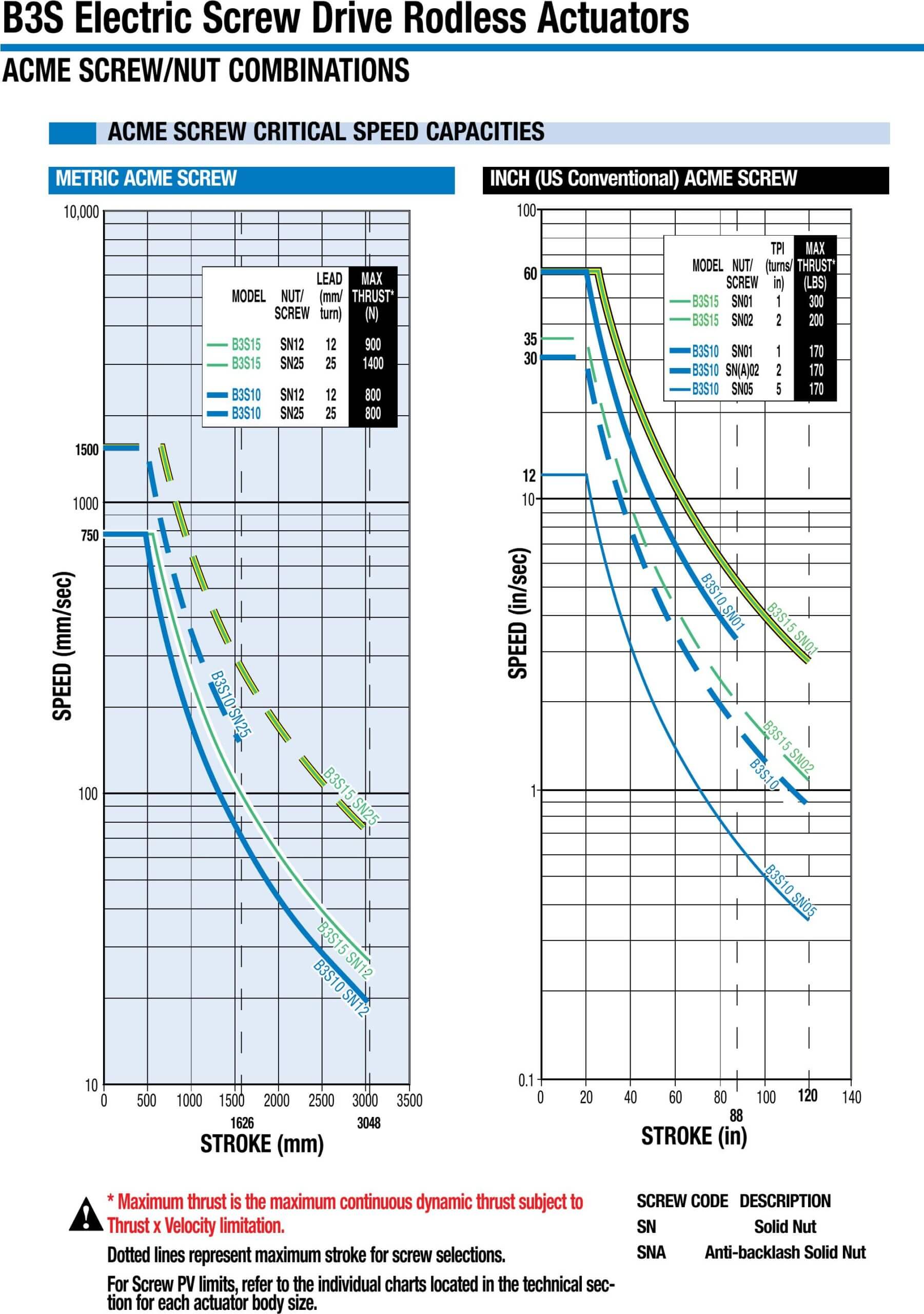

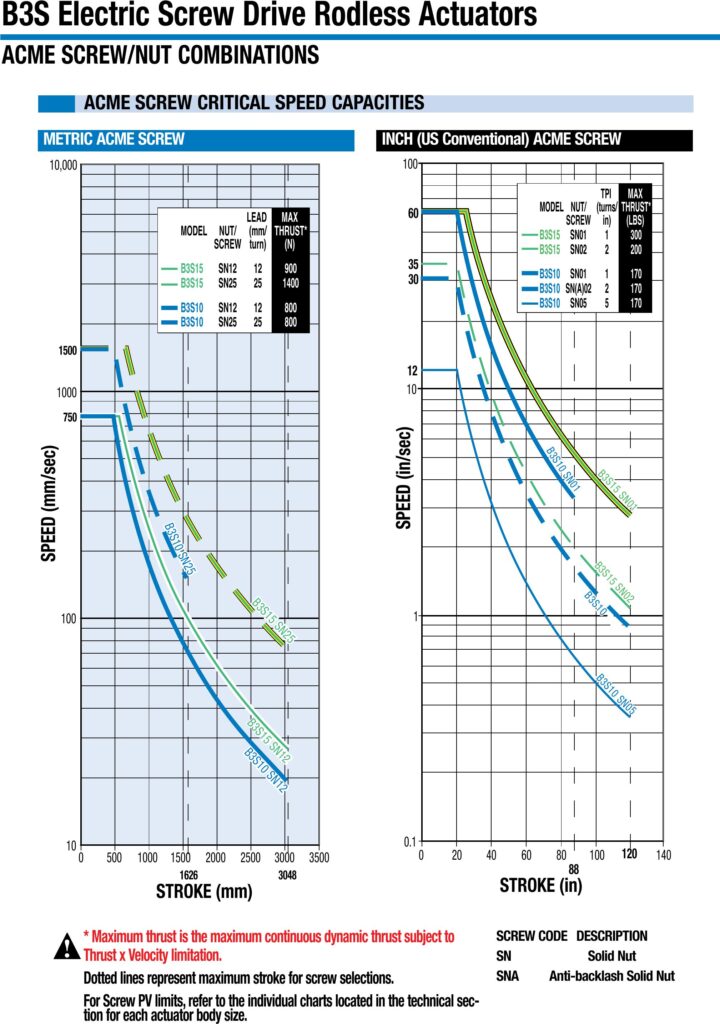

B3S Acme-Gewinde, kritische Geschwindigkeit, Kapazitäten

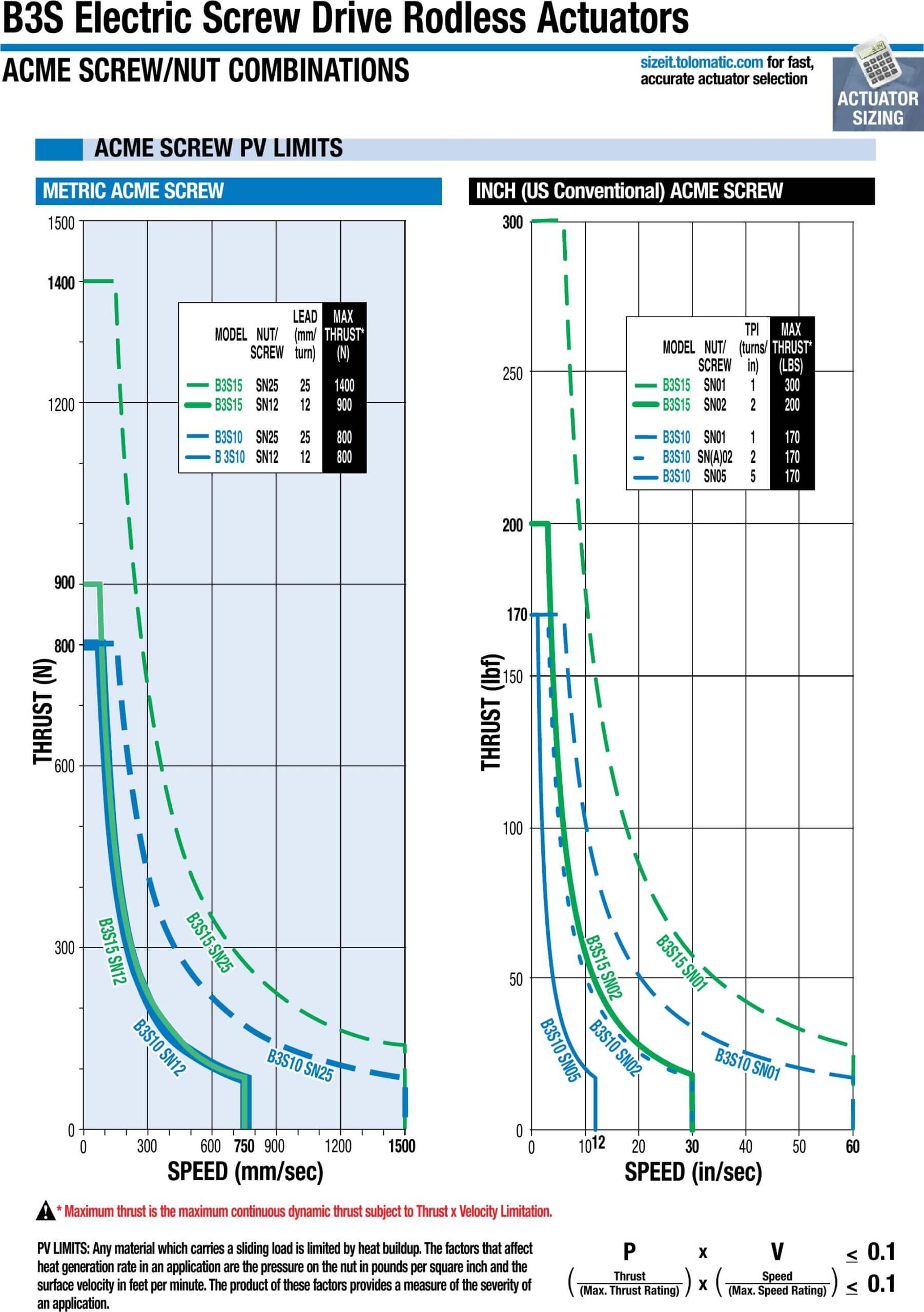

B3S Acme-Gewinde, PV-Limits

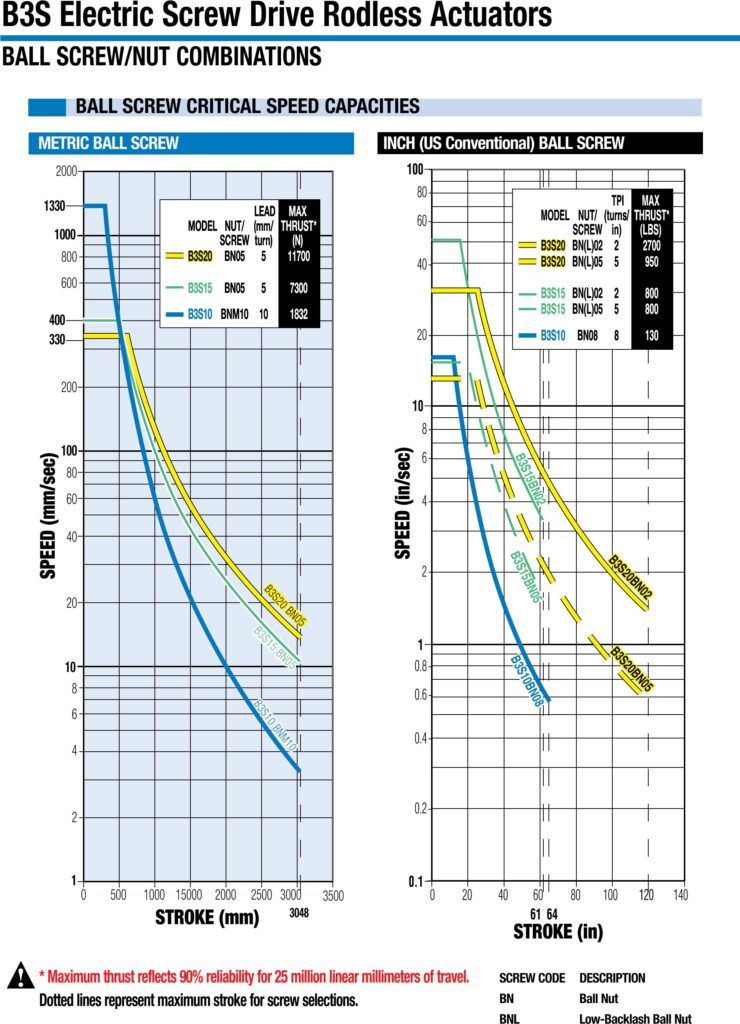

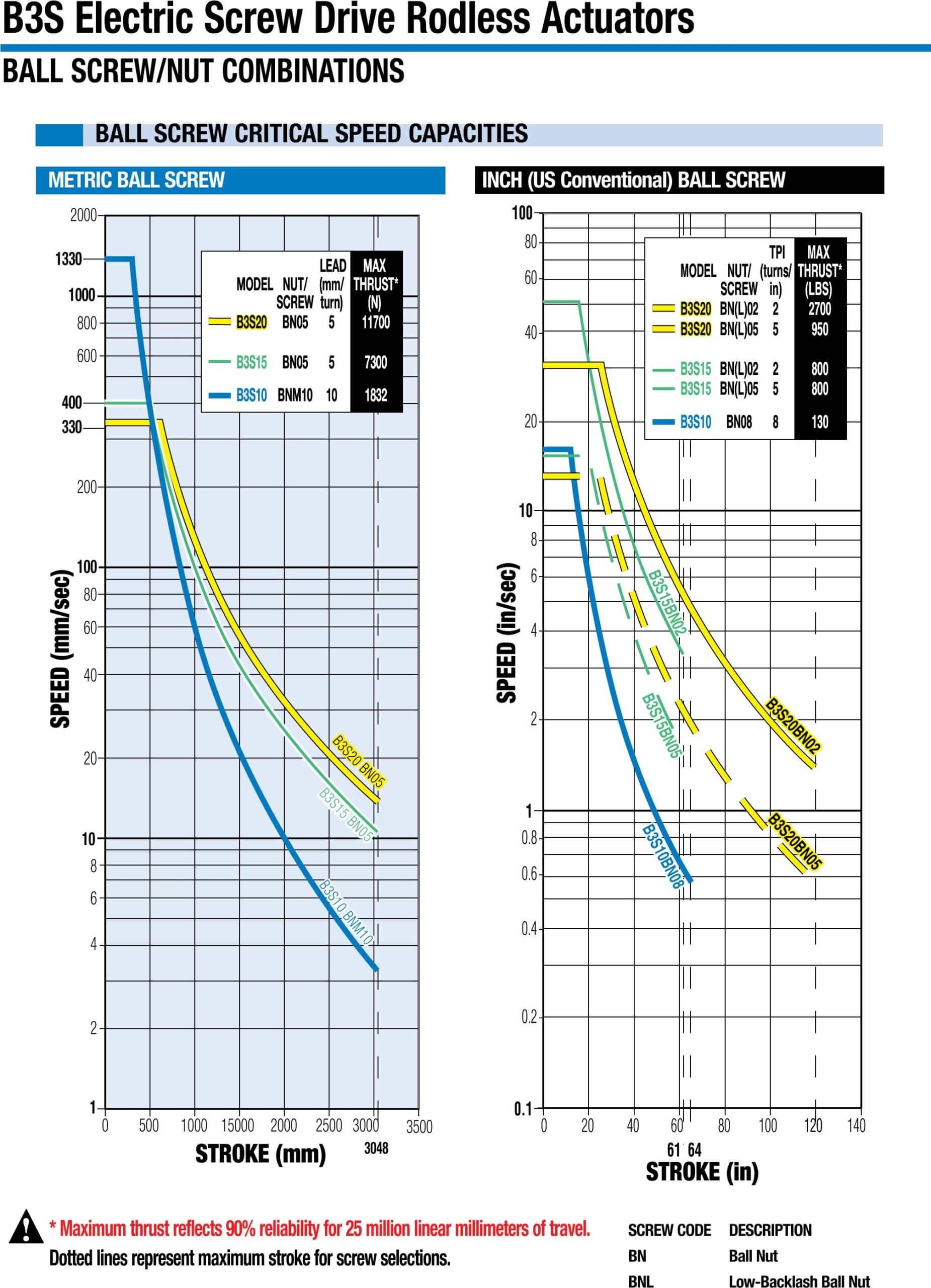

B3S Kugelgewinde, kritische Geschwindigkeit, Kapazitäten

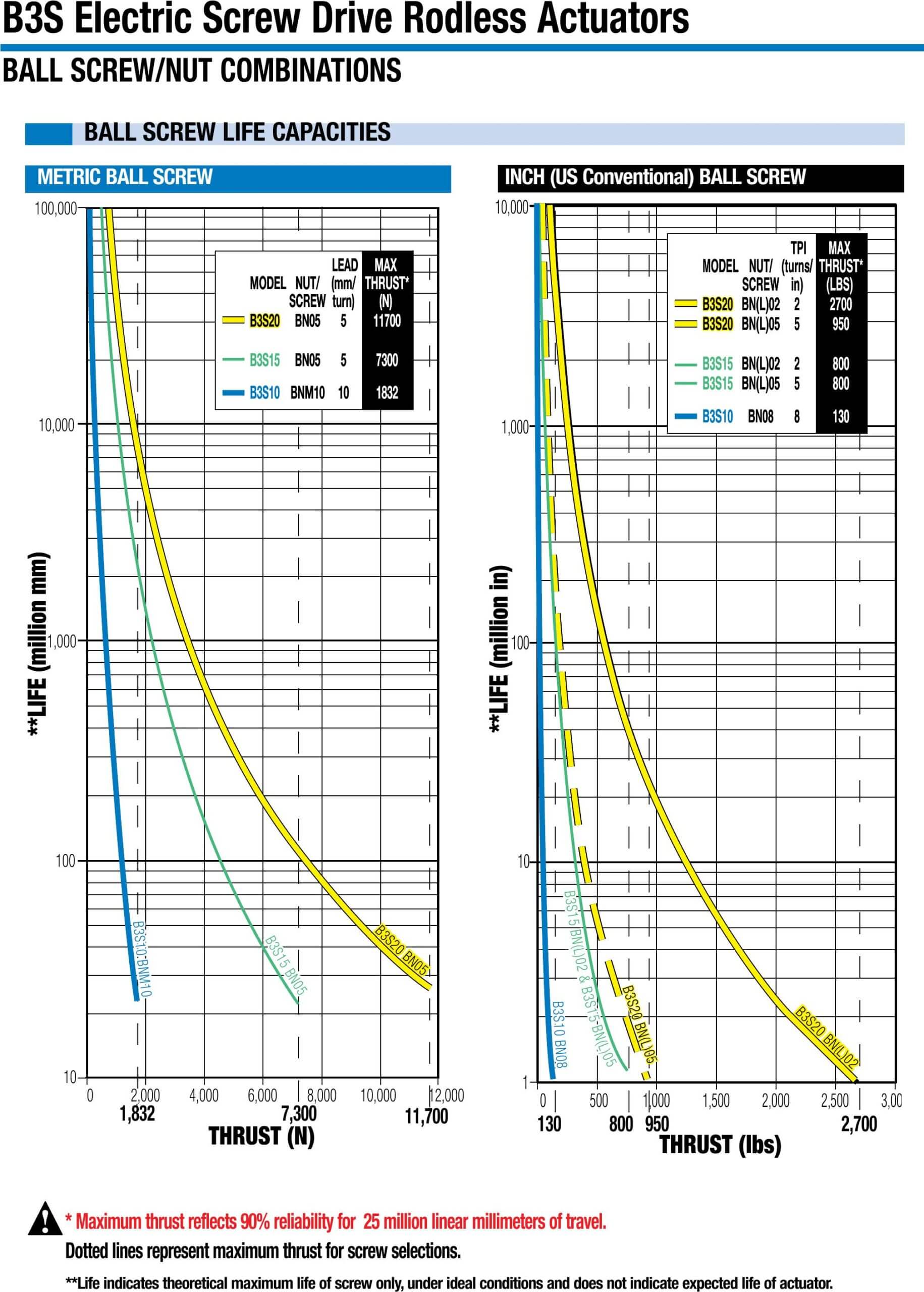

B3S Kugelgewinde, Lebensdauer, Kapazitäten
B3S10 Stellantrieb und Optionen, Abmessungen
B3S10 Duale 180º Option, Abmessungen
B3S15 Duale 180º Option, Abmessungen
B3S20 Stellantrieb und Optionen, Abmessungen
B3S20 Duale 180º Option, Abmessungen
B3S Gegenparallele Montage, Abmessungen
B3S Montage, Abmessungen, Diagramme

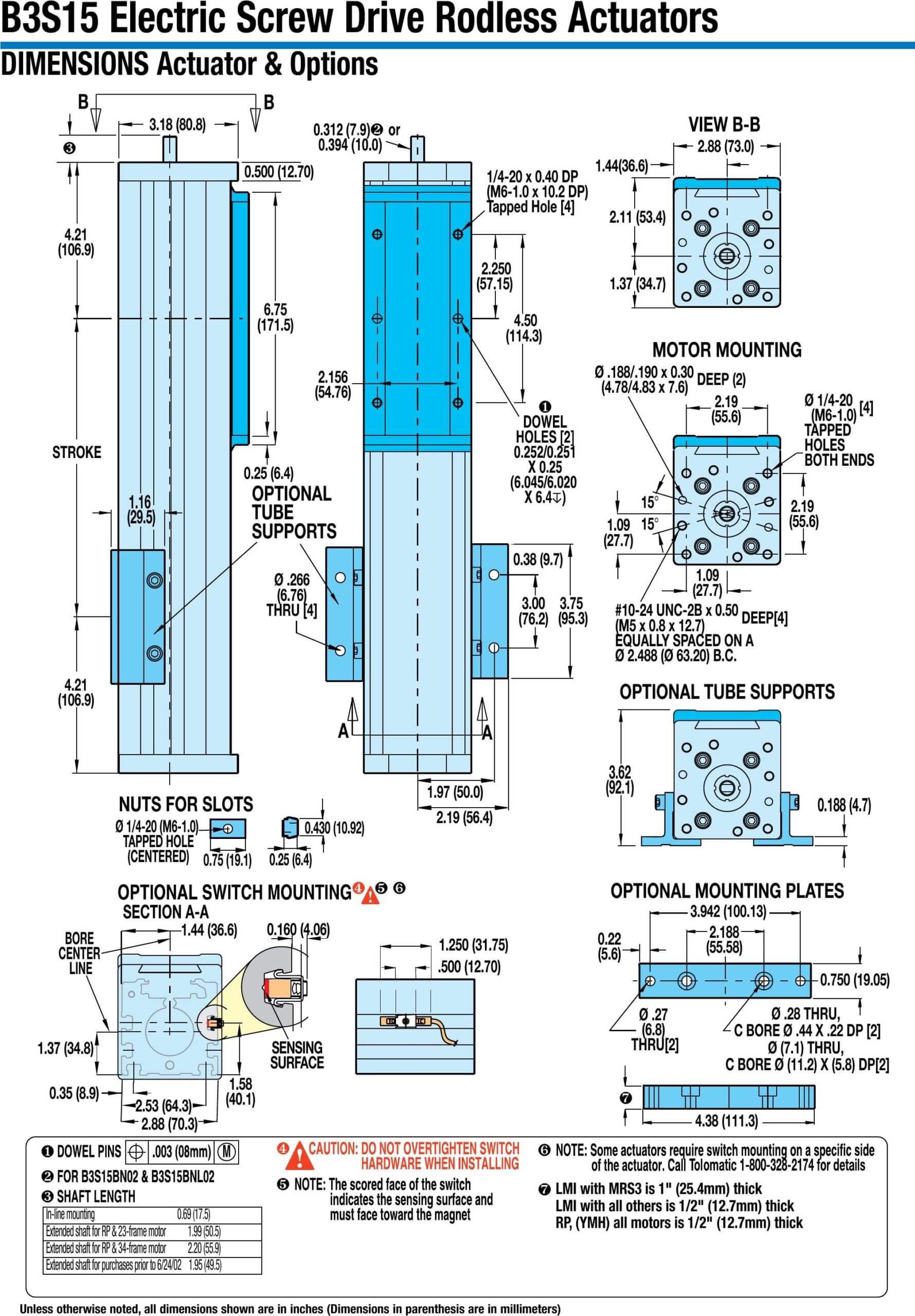

B3S15 Stellantrieb und Optionen, Abmessungen
Infozentrum
English
Chinese
German
Spanish
Kataloge und Broschüren
- B3S/B3W Elektrischer Stellantrieb Katalog (English, B3S/B3W Electric Actuators brochure)
- Corporate Overview-Linear Motion Solutions Brochure (English)
- SOLUCIONES DE CONTROL DE MOVIMIENTO (Spanish, Corporate Overview-Motion Control Solutions Brochure)
- OEM Actuator Solutions Brochure
- Brochure sur l'entreprise Tolomatic (French, Corporate Overview-Linear Motion Solutions Brochure)
- Broschüre Gantry- und Mehrachslösungen (English - Gantry & Multi-Axis Solutions Brochure)
- Medical and Life Sciences brochure
- Soluciones Gantry y Multieje (^ES Gantry brochure)
Anleitungen
- Welches Gewinde? Die richtige Technologie auswählen (English - Which Screw)
- Antriebslebensdauer: Schätzung für Kugel- und Rollengewindeantriebe (English)
- INFOGRAFIK: Genauigkeit und Reproduzierbarkeit bei Linearantrieben (English)
- INFOGRAFIK: Zehn Tipps zur Spezifizierung von elektrischen kolbenstangenlosen Linearantrieben (English)
- INFOGRAFIK: Berechnung der Gesamtbetriebskosten (English)
- 如何选择 螺杆？ 甄选 正确的技术 (Chinese, Welches Gewinde? Die richtige Technologie auswählen )
- Abschnitt: Welches Gewinde? Die richtige Technologie auswählen (German - Which Screw)
- Leitfaden für die Integration von Drittanbieter-Motoren (Guide to Third Party Motor Integration-EN)
- Referenzhandbuch für den Schalter (EN-Switch Reference Guide)
Ersatzteile und Instandhaltung
- Materialsicherheitsdatenblatt: Mobil SHC Polyrex 462 Schmierfett (Teilenr.: 27331303)
- Materialsicherheitsdatenblatt: SAF-T-EZE Schmiermittel für die Lebensmittel- und Pharmaindustrie (Teilenr.: 09121112)
- B3S/M3S10 Kolbenstangenloser Spindelantrieb – Ersatzteilblatt (eingestellt)
- B3S/M3S15 Kolbenstangenloser Spindelantrieb – Ersatzteilblatt (eingestellt)
- B3S/M3S20 Kolbenstangenloser Spindelantrieb – Ersatzteilblatt (eingestellt)
- B3S10 Kolbenstangenloser Spindelantrieb (Keilausführung) – Ersatzteilblatt
- B3S15 Kolbenstangenloser Spindelantrieb (Keilausführung) – Ersatzteilblatt
- B3S20 Kolbenstangenloser Spindelantrieb (Keilausführung) – Ersatzteilblatt
- Specifying a Customer Motor
Technische Info
Terms & Conditions
Whitepapers
- Elektrische Antriebe und Pneumatikzylinder: Ein Vergleich basierend auf den Gesamtbetriebskosten (ENGLISH, WP, TCO Electric actuators vs. pneumatic cylinders)
- Die Wahrheit über die Lebensdauer von Stellantrieben: Das Überleben von Spindelantrieben (ENGLISH, WP, Screw drive survival)
- Wahl des richtigen Linearantriebs: Die Herstellerangaben sinnvoll nutzen (ENGLISH, WP, Making sense of manufacturer specifications)
- Zehn Tipps zur Maximierung der Lebensdauer des Antriebs und der Systemleistung (ENGLISH, WP, Ten tips for maximizing actuator life and system performance)
- Regeln der Antriebs- und Führungsausrichtung in linearen Bewegungssystemen (ENGLISH, WP, actuator and guide alignment in linear motion systems)
- IP-Schutzart und Fertigungsumgebung (ENGLISH, WP, IP ratings and the manufacturing environment)
- Minimierung der elektrischen Geräusche in Antriebssystemen für maximale Zuverlässigkeit und Leistung (ENGLISH, WP, Minimizing electrical noise)
- Spindel- und riemengetriebene kolbenstangenlose Stellantriebe (ENGLISH, WP, Screw-driven vs. belt-driven rodless actuators)
- Einführung in die Genauigkeit und Reproduzierbarkeit von linearen Bewegungssystemen (ENGLISH, WP, accuracy and repeatability in linear motion systems)
- Elektrische Stangenantriebe vs. Hydraulikzylinder: Ein Vergleich der Vor- und Nachteile beider Technologien weißes Papier (GERMAN, Electric vs Hydraulic WP)
- (Planung von Gantry- und Mehrachs-Automatisierungssystemen) Designing Gantry and Multi-Axis Automation Systems
Röntgen
Product Family: Elektrisch
Product Used: B3S Screw Drive Actuator
Förderband Kartonpacker Automatisierung (Conveyor Case Packer Automation)
Beschreibung der Anwendung:
Umrüstung des Bandpackers am Ende des Förderbandes von pneumatischen Zylindern auf elektrische Antriebe. Zu den erforderlichen Bewegungen gehören: mehrere schnelle Schiebebewegungen, eine Zentrierbewegung, eine Kippbewegung und eine Behälterhebebewegung.
Benutzen Sie die unten stehenden Links, um einen Tolomatic-Händler in Ihrer Nähe zu finden, mehr darüber zu erfahren, wie Sie Ihren Antrieb spezifizieren und konfigurieren können, und Informationen zu Ersatzteilen, Richtlinien und Tipps zur Auswahl zu erhalten.
Tolomatic-Händler finden
B3S Auswahlrichtlinien

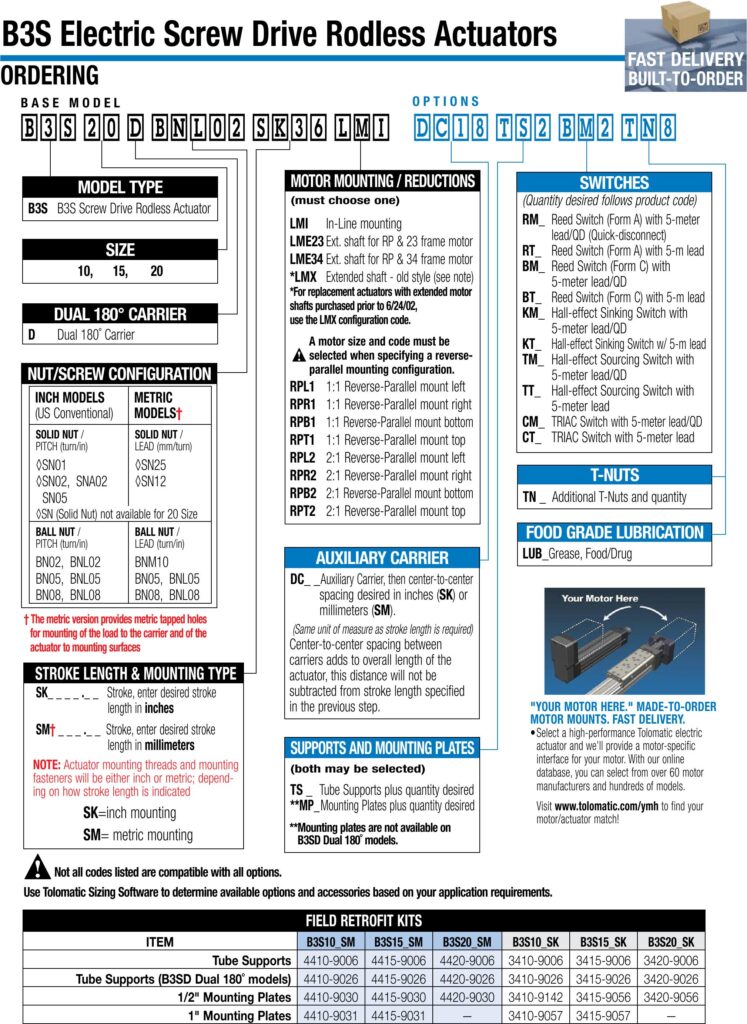

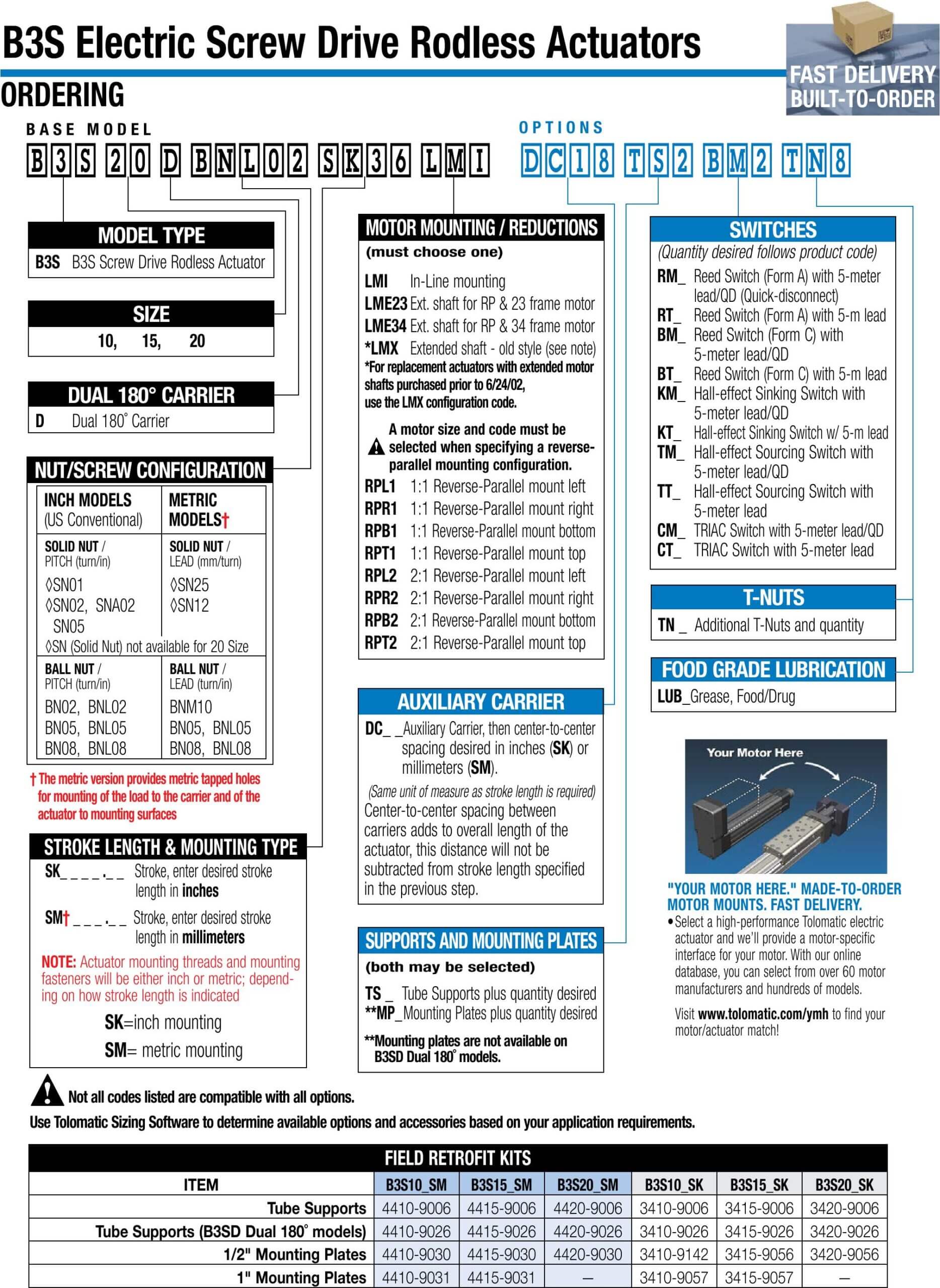

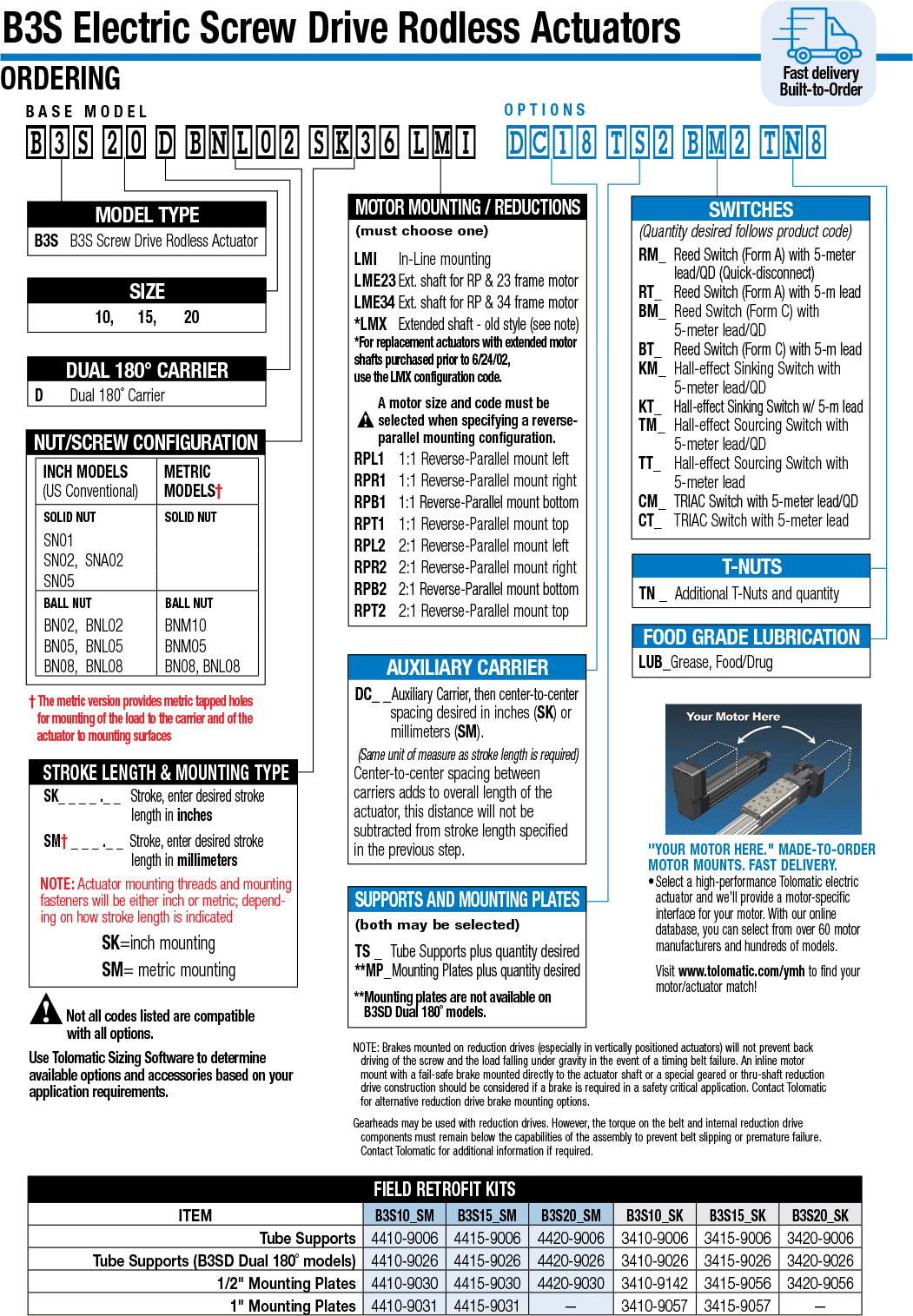

B3S Bestellung
