Integrierter ACSI Basic Servomotor/-antrieb/-regler

Der integrierte ACSI Servomotor ist eine kostengünstige Lösung zur Automatisierung zusätzlicher Bewegungsachsen mit einfachen Steuerungsmöglichkeiten über digitale E/A oder analog.

Der ACSI mit integriertem Servomotor bietet ein platzsparendes Maschinendesign  ohne einen Antrieb in einem Schrank. Der ACSI kann mit einfachen digitalen E/A (24 V DC), analogen Eingängen (0-10 V DC oder 4-20 mA) gesteuert werden.   Erhältlich mit linearen und rotierenden Betriebsmodi. Mit integrierten Konfigurationen für alle elektrischen Antriebe von Tolomatic erzeugt der integrierte ACSI Servomotor/-antrieb/-regler schnell und einfach Linearbewegungen in den gewünschten Lineareinheiten. Bei Bestellung mit einem Antrieb von Tolomatic wird der ACSI an den Antrieb montiert, konfiguriert und als System getestet.

Der integrierte ACSI Servomotor/-antrieb/-regler bietet folgende Vorteile:

  • NEMA 23 und 34 Rahmengrößen
  • Schutzart IP65
  • M12 Anschlüsse
  • Eingangsspannung 10 bis 60 V DC
  • Analoger Ein- und Ausgang (4-20 mA oder 0-10 V DC) für einfaches Positionsfeedback
  • E/A 24 V DC, 4 Eingänge, 2 Ausgänge
  • Zum optionalen Zubehör zählen Kabel, Planetengetriebe mit 3:1, 5:1 und 10:1 Übersetzung und Netzteile mit 48 V DC.

Optionen mit Basic und Industrial Ethernet-Protokoll:  EtherNet/IP, PROFINET, Modbus TCP, EtherCAT

ACSI Funktionen

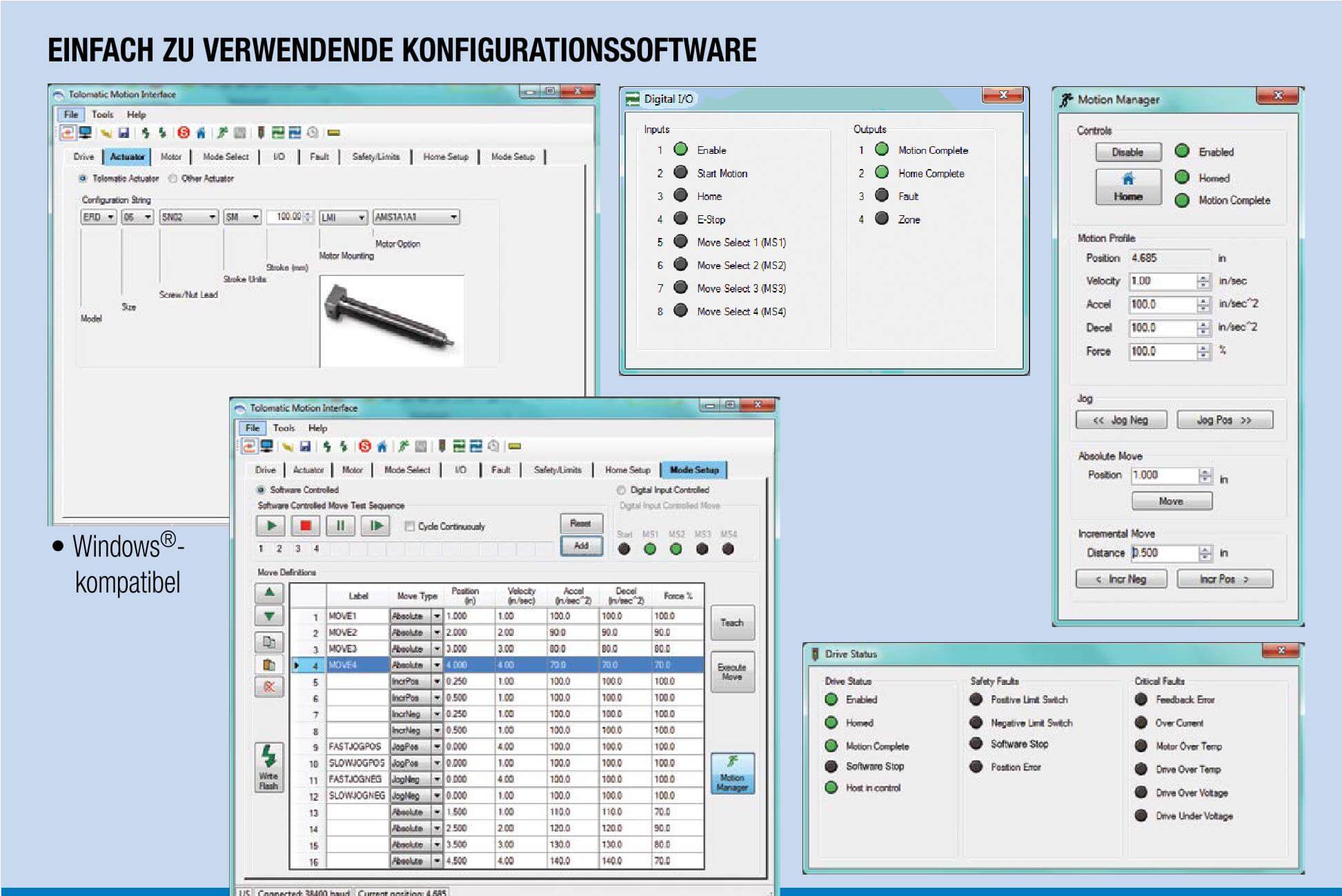

ACSI Softwarefunktionen, Grafik

ACSI Softwarefunktionen

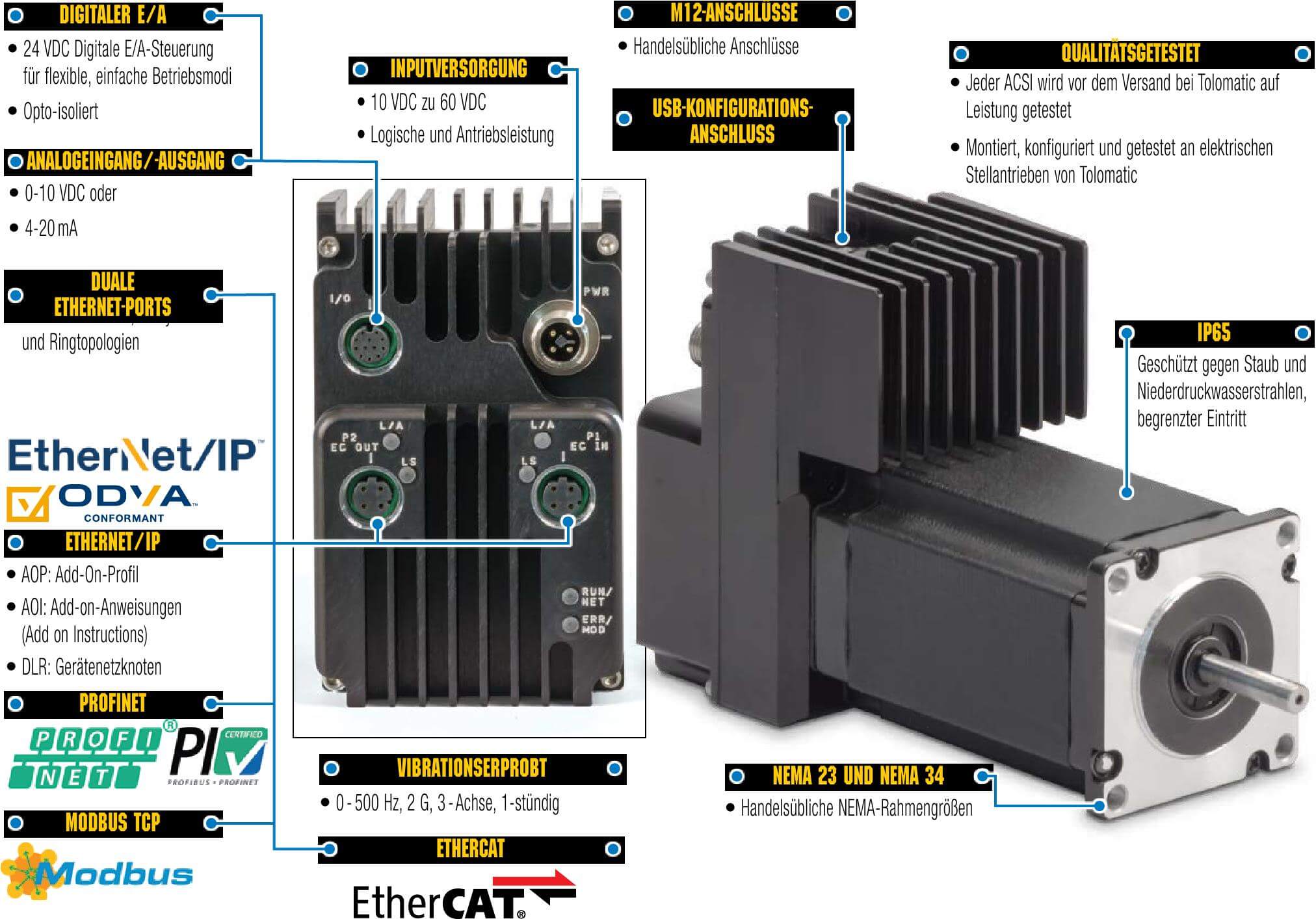

ACSI-Funktionen

WAS IST DER ACSI?

ACSI 34 (D1) (D2) − Technische Daten

ACSI 23 (C1) (C2) − Technische Daten

ACSI − Technische Daten

Elektronische Motorbremse − Technische Daten

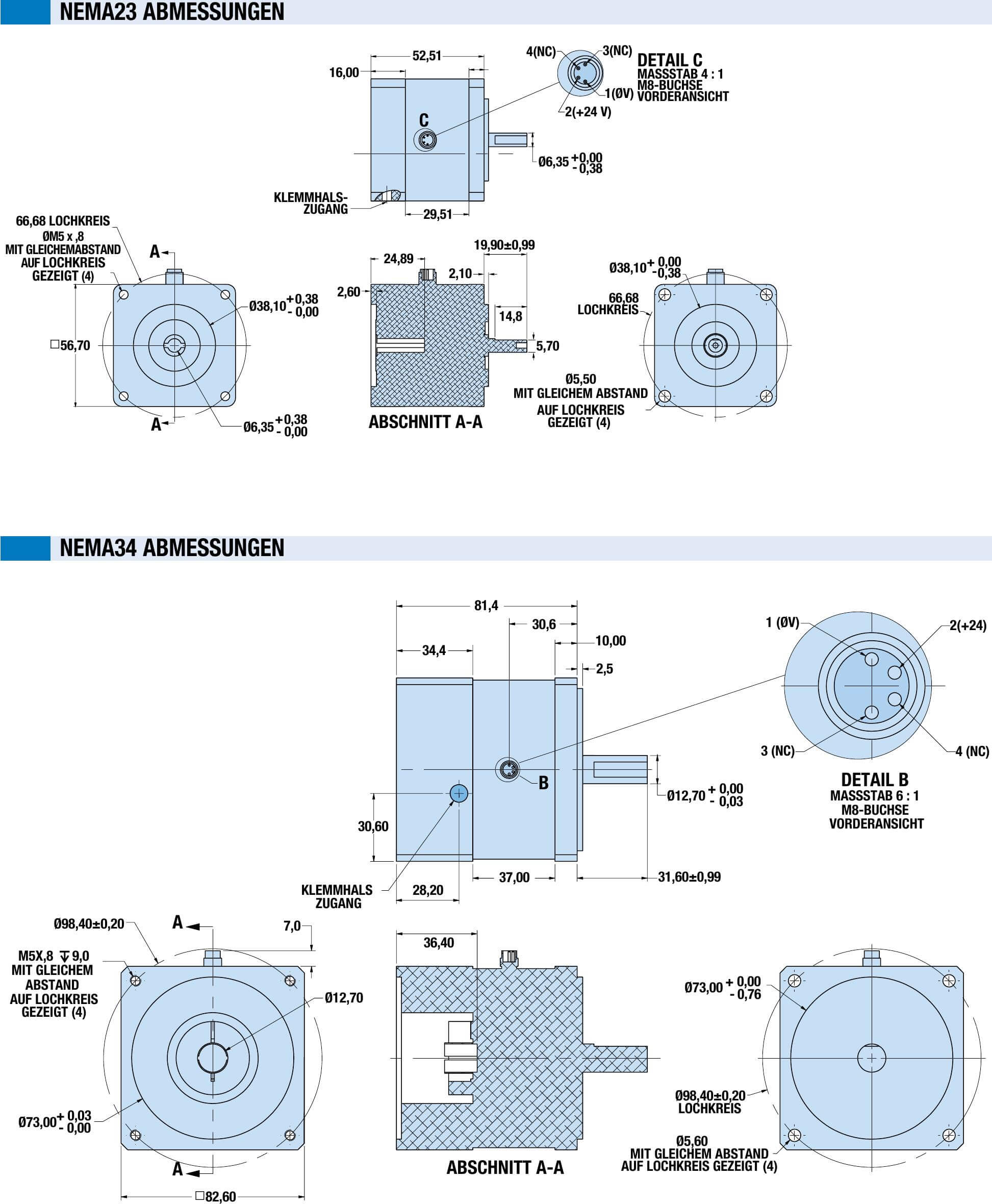

Bremse - Elektronischer Motor, Abmessungen NEMA 23 und NEMA 34

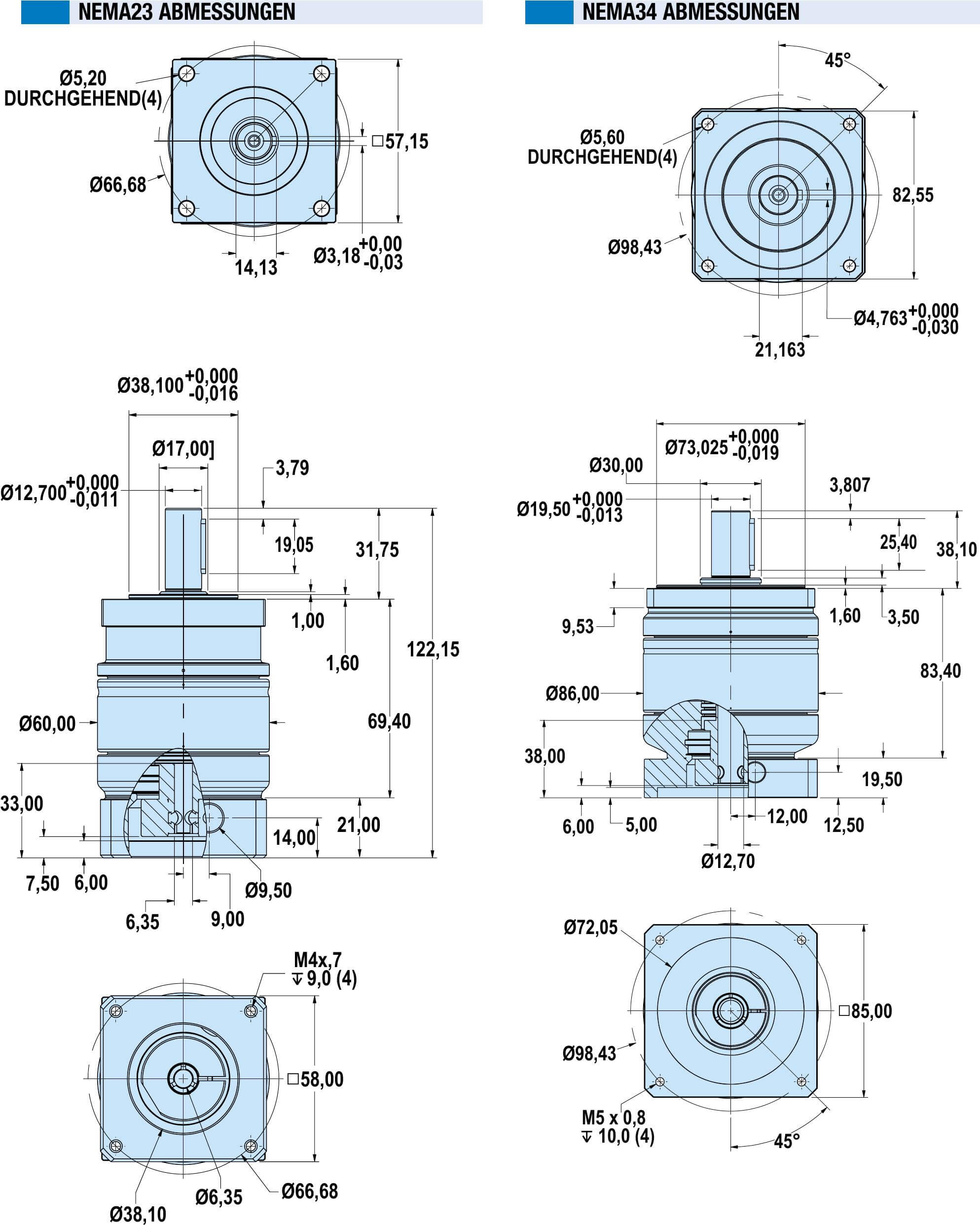

Getriebekopf Abmessungen NEMA 23 und NEMA 34

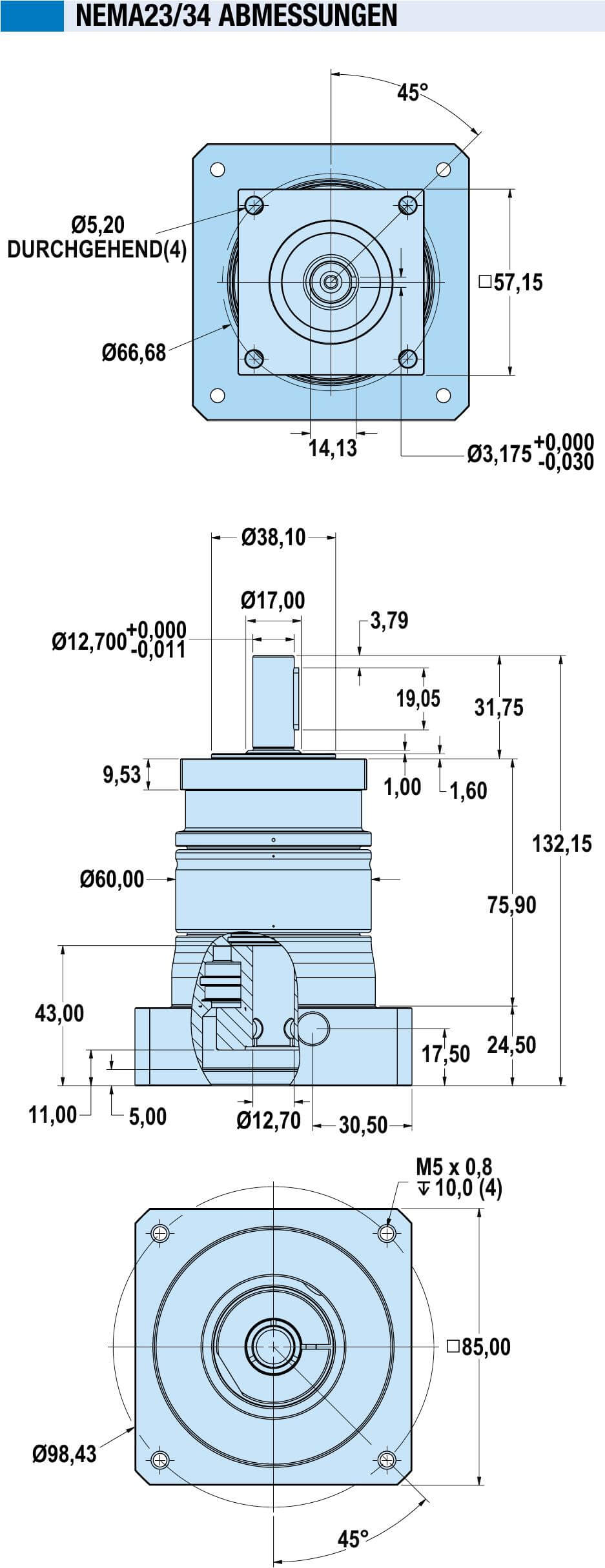

Getriebekopf Abmessungen NEMA 23/34

ACSI-Servomotor/Getriebe/Steurung Abmessungen

Infozentrum

English
Chinese
German
Spanish

Terms & Conditions

Animatronische Kamera für Sehenswürdigkeit

Product Family: Elektrische
Product Used: ACSI Integrated Servo Motor and ERD Actuator

Kleinmotormontage

Product Family: Elektrisch
Product Used: ACSI Servo Motor and RSA Actuator

Case Positioning

Challenge: Case positioning of empty bottles for preparation of filling process
Product Family: Electric
Product Used: ERD Electric Actuator with JVL motor/drive

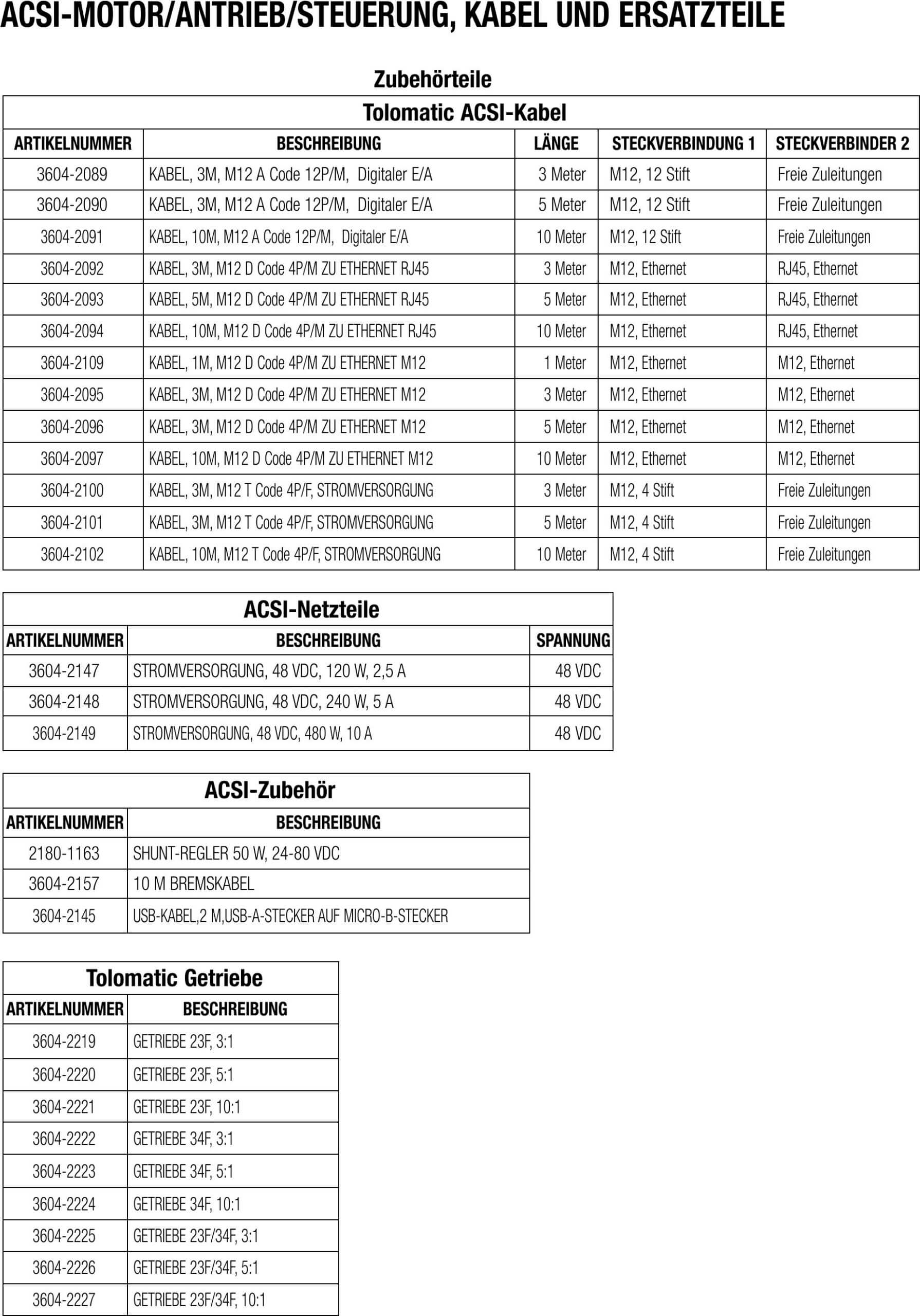

Bestellung von ACSI Ersatzteilen
